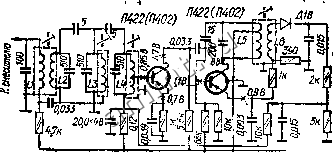

Читальный зал --> Малогабаритная радиоаппаратура (свойства) элемента настройки частота гетеродина должна отличаться от частоты настройки контуров преселектора на величину, равную промежуточной частоте приемника, Для этого в контур гетеродина включаются дополнительные элементы, уменьшающие коэффициент перекрытия поддиапазона и обеспечивающие получение необходимого закона изменения частоты от положения элемента настройки приемника. Усложнение контура гетеродина дает возможность использовать для настройки контуров гетеродина и преселектора одинаковые элементы настройки (конденсаторы переменной емкости нлн вариометры). п Включение конденсаторов сопряжения в контур гетеродина о настройкой конденсатором переменной емкости показано на рис. Vfl.l7, а. § 9. Уснпнтет промежуточной частоты Основные требования, предъявляемые к усилителям промежуточной частоты (УПЧ),- обеспечение избирательности ио соседнему каналу, формирование полосы пропускания, обусловливающей необходим>то верность (точность) воспроизведения на выходе передаваемого сообщения, и основное усиление принимаемого сигнала до детектора. Частотная избирательность УПЧ определяется крутизной ската резонансной кривой, а полоса пропускания - шириной этой кривой на заданном уровне. Избирательность усилителя иногда характеризуют коэффициентом прямоугольности резонансной характеристики, который вычисляется по формуле где iFy - полоса пропускания на уровне у (например, на уровне 0,1 или 0,01); Д/о 7 - полоса пропускания на уровне 0,7 максимума резонансной кривой. Избирательность усилителя тем лучше, чем ближе к единице Значение коэффициента прямоугольности. Коэффициент прямоугольности идеального усилителя о прямоугольной (П-образиой) резонансной характеристикой равен единице. Для большего приближения к прямоугольной характеристике необходимо применять в усилителях ббльшее число резонаторов, например LC-коитуров. В УПЧ транзисторы включаются обычно по схеме с общим эмиттером. В качестве нагрузки используются одиночные колебательные контуры, двухконтурные полосовые фильтры и фильтры сосредоточенной избирательности. Чгобы уменьшить шунтирование контуров выходными и входными проводимостями транзисторов, применяют неполное включение контуров, Степень связи транзистора с контуром выбирают чаще всего так, чтобы обеспечить необходимую полосу пропускания каскада. Конструктивная добротность контуров выбирается значительно ббльшей, чем необходимая для получения заданной полосы пропускания. Это дает возможность увеличить связь контуров с транзисторами и, следовательно, коэффициент усиления каскада. Каскады УПЧ с одиночными контурами используются главным образом в усилителях с ФСИ . В этом случае они имеют сравнитель- но широкую полосу пропускания, поэтому не требуется нейтрализации внутренней проводимости транзисторов даже при работе в области частот, близких к граничной. Не требуется также жесткая температурная стабилизация режима транзисторов. Если же в УПЧ используются полосовые фильтры, то необходимо выбирать более высокочастотные транзисторы нли применять нейтрализацию, что усложняет наладку. Кроме того, необходима стабилизация режима транзисторов, иначе при замене транзисторов или изменении температуры изменятся их проводимости, что приведет к изменению коэффициента усиления и формы резонансной характеристики всего усилителя. Все это усложняет конструирование и особенно налаживание УПЧ. Поэтому в радиолюбительской практике иногда увеличивают число каскадов УПЧ, снижая уснлеине в каждом из них. При этом усилитель работает бо.чее устойчиво. Устойчивость УПЧ повышается при использовании транзисторов с более высокой граничной частотой. Схемы УПЧ, На рис. УП.19 приведена схема УПЧ с ФСИ на входе. Первый каскад усилителя апериодический с эмиттерной стабилизацией режима (гл. VI. § 3), второй - резонансный с нейтрализацией в стабилизацией режима. Полоса пропускания второго  Рис. VII.19. Схема УПЧ с ФСИ на колебательных контурах. каскада равна примерно 50 кГц. Для АРУ используетсн постоииная составляющая тока детектора. Полоса пропускания ФСИ составляет 8 кГц, ослабление сигнала прн расстройке на ±10 кГц равно 25 дБ. Индуктивности катушек L2, L3 и L4 равны 240 мкГ, добротность - 130. Катушка L1 наматывается на один каркас с катушкой L2 и должна содержать чиспо витков, равное 20% числа витков L2. Индуктивность катушки L5 равна 690 мкГ, добротность - 80. Катушка L6 наматывается иа один каркас с L5, ее индуктивность - 400 мкГ. Все катушки могут быть выполнены на броневых сердечниках из феррита марки 600НН. На рис. VII.20 приведена схема смесителя, УПЧ, в котором Б качестве ФСИ используется пьезокерамнческий фильтр (ПКФ) типа ПФ1П-2, и детектора. Детектор работает с положительным смещением и используется также в системе АРУ (см. § 12 втой главы). Система АРУ с шунтирующим диодом Д]. Индуктивность катушек L1, L3m L5 должна быть равна 240 ыкГ, отвод от среднего витка. Число витков катушек L2 и L4 должно составлять примерно 10% числа витков катушек U, L3, а катушкн i$ - 50% числа витков катушек L1, L3, L5. Схема УПЧ для простых любительских радиоприемников при-ведена на рис. VII.21. Усилитель предназначен для работы с преобразователем частоты без ФСИ. Коэфф.ициент усиления УПЧ состав* ляет примерно 3000 при слабых сигналах на входе (порядка 100 мкВ),  Рве, VII. 20. Схема УПЧ с пьезокерамическим фильтром. избирательность прн расстройке на ± 10 кГц не менее 20 дБ. Повышенный коэффициент усиления достигается за счет более полного использования резонансных свойств колебательного контура L6C8, который слабо нагружен детекторным каскадом, имеющим большое сопротивление нагрузки для постоинного тока (резистор R5). Выбор такого резистора обусловлен применением полевого транзистора ТЗ с большим входным сопротивлением. Каскад иа транзисторе ТЗ является усилителем тока в системе АРУ и усилителем переменного иаприження звуковой частоты.  Рис. VII.21. Схема УПЧ с усиленной АРУ на полевом транзисторе. Катушки индуктивности фильтров ПЧ выполнены на броневык сердечниках СВ-12а из карбонильного железа и содержат: L2, L3 и. L6 - ио .150, а LJ, L4 к L5 - по 15 витков провода ПЭВ-1 0,14. Последний фильтр ПЧ экранирован. Добротность контура L6C8 должна быть не менее 60, Коллекторные токи траизистороа Ti и Т2 устанавливают равными 1-2 мА подбором резисторов RJ, R3 н R7 при отсутствии свгиала на входе усилителя. На рнс. VII,22 приведена схема УПЧ, собранного на микросхемах типа К2УС242 (см. § 4 гл. ХП1). Первые два каскада УПЧ -
