япериодяческне с включением транзисторов по слеме о общим эмиттером, третий - резонансный. Детектор и усилитель системы АРУ собраны на микросхеме типа К2ЖА243, Прн входном напряжении 10 мкВ и глубине модуляции 30% тракт обеспечивает на выходе (резистор R8) напряжение 10 мВ при коэффициенте гармоник ие более 2%. Потребляемый ток при напряжении питания 6 В составляет примерно 5 мА. Коэффициент усиле}1ия тракта практически

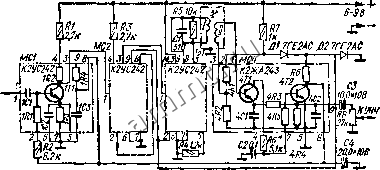

Рис. VIL22. схемах.

Схема УПЧ, детектора и системы АРУ на микро-

не изменяется при снижении напряжения источника питания до 3,6 В. Усилитель нормально работает при напряжении входного сигнала до 100 мВ.

Соотношение чисел витков трансформатора ПЧ (Тр1) должно составлять примерно 1,5.

Фильтр сосредоточеииой избирательности (ФСИ) представляет собой единую конструкцию, состоящую из цепочки колебательных контуров, Число контуров в зависимости от заданных избирательности и полосы пропускания обычно составляет от трех до шести,


HI I Ц I

Рис. V1I.23. Схема построения ФСИ:

а - отдельные звенья; б - двухзвенншй фнльтр,

а иногда и больше. ФСИ включается на входе УПЧ (на выходе смесителя) и обеспечивает практически всю избирательность прием-инка по соседнему каналу. При этом УПЧ предназначается только для усиления сигнала промежуточной частоты. Его выполняют как апериодическим, так и избирательным. В последнем случае полоса пропускания выбирается значительно шире, чей у ФСИ.

При построении ФСИ для УПЧ в настоящее время используются главным образом П-образные LC-SBenbH (рис. VH.23), которые соединяются цепочкой. Полоса пропускания каждого звена должна



быт равн полосе лронускания, заданной для всего фильтра. Выходное сопротивление предыдущего звена должно быть равно входному сопротивлению последующего. Практически это выполии-етси лишь на двух частотах полосы пропускания. Рассогласование на остальных частотах приводит к появлению на вершкне частотной характеристики впадин, но вместе с тем улучшает прямоугольность характеристики. Прн составлении схемы ФСИ колебательные контуры стыкуемых звеньев соединяются параллельно. При этом число контуров уменьшается. Л-звеиный ФСИ содержит Af+1 контуров, причем все средние контуры отличаются от крайних в два раза меньшей индуктивностью н в два раза большей емкостью.

Для хорошей работы ФСИ добротность контуров должна быть достаточно высокой (в радиовещательных приемниках не менее 200). При низкой добротности уменьшается избирательность фильт* ра и возрастает затухание в полосе пропускания.

Расчет ФСИ. Ниже приводится методика расчета ФСИ, основанная на предположениях, что частотная характеристика фильтра симметрична и выполняется согласование характеристического сопротивления фильтра и сопротивления нагрузки. В действительности частотная характеристика ФСИ несколько асимметрична, что вызывает появление погрешности при расчете (порядка 10%). Согласование указанных сопротивлений улучшает частотную характеристику ФСИ в полосе пропускания и обеспечивает более эффективную передачу энергии сигнала.

Ориентировочный расчет ФСИ производится в следющем порядке.

1. Задаются величиной конструктивно выполнимой добротности

контуров нз условия

Qk>3

где /др-промежуточпай частота; ДР -полоса пропускания. 2, Определяют расчетную добротность фильтра

Р (l.l-f- 1,2)ДР

3. Определяют относительную расчетную расстройку

Р Af

~(1,1-т-1.2)ДР

где А/ абсолютиан расстройка, которая задается вместе с изби* рательностью.

4. Вычисляют отношение а = Qp/Q и по графику на рис. УП.24 находят ослабление сигнала при расстройке if, обеспечиваемое одним звеном фильтра.

5. Определяют необходимое число звеньев фильтра

где dj, и - ослабление сигнала ФСИ и одним звеном соответственно.



6. По графику на рис. VII.24 находят коэффициент передачи фильтра на средней частоте полосы пропускания Kq.

7. Задаются характеристической проводимостью ФСИ £фсц и пределах 5-20 мкСм и определяют емкости и индуктнвностщ i контуров по формулам!

С пФ; L

мкСм; - кГц; f - кГц.

2.5 10

мкР,


4 Cfi р %0 1,2

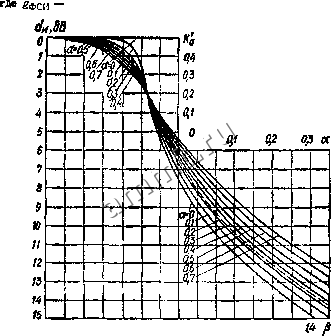

Рис, VI 1.24. Графики для расчета ФСИ,

Коэффициенты включения ФСИ со стороны входа и выхода определяются по формулам;

где ggyjj-выходная проводимость смесителя, j -входная проводимость последующего каскада.

Если g < §фси, параллельно входу ФСИ необходимо включить шунтирующий резистор, сопротивление которого можно определить по формуле

ш- вфСи ~ выи
