преобразователь может кратковременно отдавать мощность до 100 Вт. Задающий генератор выполняется на транзисгорах типа П203; можно применять также н другие транзисторы с максимально допустимым напряжением эмиттер - коллектор не менее 25В (например, транзисторы типов П20, П21, П25, П26).

Трансформатор Tpt выполняется на тороидальном магнитопроводе, изготовленном из пермаллоевой ленты (марка 50НП) толщиной 0,05 мм. Внутренний диаметр тороида 15, внешний 25, толщина 5 мм. Обмотки I я II наматываются проводо.м ПЭЛ 0,25, обмотки / - проводом ПЭЛ 0,51. Обмотки I содержат по 60 витков, обмотки II а III - по 10 витков.

Трансформатор Тр2 выполняется на таком же магнитопроводе, как и трансформатор Тр1, но толщяка тороида равна 10 мм. Обмотки / Содержат по 35 витков провода ПЭЛ 0,69, обмотка - 350 витков провода ПЭЛ 0,25.

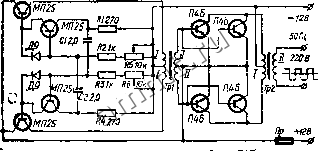

Рис. Х1.5. Схема преобразова1е-1Я папряжеш1я посюяин.ю тока в переменное с частотой 50 Гц.

Если на выходе преобразователя необходимо получить переменное напряжение со стабильной частотой (например, для питания магнитофона нли проигрывателя), в качестве задающего генератора целесообразно использовать обычный мультивибратор. Практическая схема такого преобразователя приведена на рнс. Xl.S, Выходная мощность преобразователя - до 100 Вт. Трансформатор Тр1 может быть выполнен на магнитопроводе из пластин Ш12 (сталь ЭЗЗО) при толщине набора 16 мм. Обмоткн / содержат по 500 витков провода ПЭЛ 0,23, обмотки - по 65 витков провода ПЭЛ 0,59. Обмотки наматываются а два провода, каждый из которых образует отдельную секцию. В средней точке каждой обмотки соединяется конец одной секции с началом другой. Трансформатор Тр2 можно выполнить на магнито11роводе типа Ш32Х38, сбмотка / содержит 50X2 витков провода ПЭЛ 1,4, обмотка II - 2100 витков провода ПЭЛ 0,49. Способ намотки такой же, кан и для трансформатора Тр1.

Если желательно получить близкую к синусоидальной форму выходного напряжения, последовательно с вы.ходной обмоткой трансформатора следует включить конденсатор, емкость которого подбирается экспер и ментально в зависимости от характера нагрузки преобразователя. При подборе емкости следует контролировать форму тока (а не иапряжения1) на выходе преобразователя.



Слава ХН

ОБРАЗЦЫ ПРОМЫШЛЕННЫХ И ЛЮБИТЕЛЬСКИХ МАЛОГАБАРИТНЫХ РАДИОУСТРОЙСТВ

g i. Радиоприемные устройства

Миниатюрные приемники и м и к р о п р не л. и и к и

Простейший рефлексный приемник прямого усиления иа одном транзисторе можно собрать, используя минимальное количество

радиодеталей, ио схемам ряс. ХП.1 и ХИ.2. Его конструктивное выполнение может быть самым разлитштй. Все зависит от выбранных деталей н нзобретательноств радиолюбителя.

В первом варианте приемника прямого усиления (321, схема которого изобрйренй на рис. ХП.1, использованы всего один транзистор и одив днод. Здесь применена фиксированная настройка на одну станцию, сигнал которой выделяется входным контуром lici. Транзистор ti выполняет функции усилителя ВЧ и НЧ, ti0ci70

диод Mj - функции детектора. Магнитная антенна приемника

<



CZQOI

Рис. ХП.1. Схема простей luero рефлексного прненвнна (вари,шт 1).

LT. т-

Рис. ХП.2. Схема простейшего рефлексного приемника (вариант И).

состоит из плоского феррнгового стержня длиной около 30 мм с намотанными на нем (внавал) катушками l! и l2. Ктушка LI содержит от 70 до 100 витков, а l2 - 1Ь витков провода ПЭЛШО 0,1. Высокочастотный трансформатор TpJ наматывают на феррвговое кольцо (диаметр кольца 10 мм. высота 2,5 илн 5 мм); он имеет по 180 витков провода ПЭЛ 0,1 в каждой обмотке. В качестве источника питания нспользуетси элемент типа Д-0.06.

Вместо транзистора 156 At/70 в приемнике возможно применение транзистора П403, при этом полярность источника питания и электролитического конденсатора следует изменить на противоположную. В детекторе следует применить точечный днод Д9Е



в схеме/показанной на рис. XII.2 (второй вариант), транзнс-тор Т1 совмещает функции усилителя ВЧ и НЧ [33]. Сигнал ВЧ, снимаемый с антенного контура L1C1, через иатушку связи L2 подводится к базе транзистора. Усиленный сигна.1 с ВЧ нагрузки (дросселя Др1) подается иа детектор, выполненный иа диоде Д1. Выделенный фильтром R2C4 НЧ сигнал снова вводится в базовую цепь транзистора через разделительный конденсатор Сб. Для НЧ сигнала нагрузкой в каскаде является резистор R3, величина которого подбирается в зависимости от режима, в котором работает транзистор, что в конечном итоге определится напряжением источника питания. Если напряжение этого источника 9 В, сопротивленне R3 равно 10 кОм, при уменьшении напряжения сопротивление резистора уменьшается. То же самое можно сказать и о выборе базового резистора R}, которым устанавливается режим всего каскада.

Положительная обратная связь, повышающая эквивалентную добротность входного контора, образуется цепью, составлеииой нз переменного резистора к4 и конденсатора С2. Величина этих элементов выбирается прэктичесин при наладке.

Дроссель Др/, катушки Ы и L2 наматываются на ферритовые стержни диаметром 8 мм. Др1 имеет до 500 витков провода ПЭЛ 0,08-0,1, L1 - 80 витков и 1.2 - 8 витков провода диаметром 0,1 мм. Отвод в конэурной катушке производится примерно от восьмого - десятого витка.

В качестве транзистора Т1 можно применить как р-п-р-тран-зисторы типов П403-П423, так и и-р-л-транзисторы типа КТ301. В последнем случае полярность источника питания и электролитических конденсаторов меняется на противоположную. Диод 0А81 можио заменить иа Д2Е или Д9Е.

Простейшие рефлексные приемники прямого усиления на одном транзисторе описаны в [32] и [33].

Рефлексный супергетеродин на одном транзисторе и одном диоде (рис. ХП.З) рассчитан на работу в средневолновом диапазоне [32].

Входной сигнал, выделенный контуром магнитной антенны, посредством катушкн связи L2 вводится в базовую цепь транзистора Tt, который совмещает в себе функции преобразователя и гетеродина (по высокой частоте). Напряжение гетеродина подается последовательно с входным сигналом при помощи катушки связи L4. Разностная частота выделяется в контуре ПЧ L5C7. Вторичная обмотка контура ПЧ {L6) нагружена на детектор с нагрузки которого - переменного резистора R2 - продетектированное напряжение снова подаетси на базу транзистора TI. На этот раз транзистор работает как усн-читель НЧ, а его нагрузкой служат сопротивления головных телефонов, зашунтнрованные емкостью конденсатора СБ, представляющего малое сопротивление для токов ВЧ.

Все элементы этого рефлексного приемника взяты от обычного транзисторного карманного приемника: входной контур и контур гетеродина - средневолнового диапазона, коптур ПЧ - контур усилителя ПЧ, работающего на детектор. Источник пнтания - трн элемента типа Д-0,06 или батарея на 3.5 В от карманного фонаря.

Вместо транзистора 156 NU 70 возможно применение транзистора П403, прн этом полярность источника питания н элентролити* ческого конденсатора следует изменить иа противоположную. В детекторе можно применить точечный диод Д9Е,
