TIAFm

т2 00604 си


\Угтиый MUHpofOH ЦВ

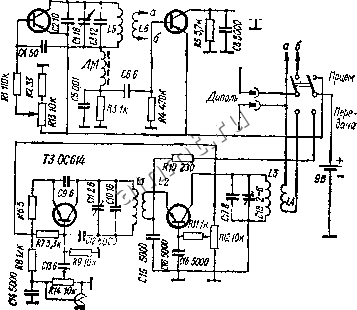

Рис. ХП.. Схема портативной транзнстшной радиостанцнн на )44-146 .МГц.

и микрофон подключают непосредственно в цепь переключателя П2, Трансформатор Тр2 выполнен на оксифероаом сердечнике ОШ-12. Его обмотка I содержит 300X2 витков провода ПЭЛ 0,41, обмотка П - 600 витков провода ПЭЛ 0,15, обмотка П1 - 1600 витков провода ПЭЛ 0,2 с отводами от 1000, 1200, 1400-го витков.

Подробное описаине конструкции н методики наладки телеграф-ио-телонной переносной радиостанции приведено в (241,

П(атнвная транзисторная радиостанция на 144 - 146 МГЧ, разработанная в ГДР, выполнена на четырех траизнсторах. Схема радиостанции представлена на рнс, ХП. 36.

Передатчик собран по схеме с посторонним возбуждением. Колебании на фиксированных частотах в диапазоне 72-73 МГц, генерируемые возбудителем, собранным на транзисторе ТЗ (ОС614), модулируются по частоте. Для этого переменное напряжение с угольного микрофонного капсюля ЦБ подается в цепь базы транзистора ТЗ. Это напряжение изменяет динамические емкости транзистора, что в конечном результате позволяет получить при низком напряжении питания очень хорошую частотную модуляцию с девиацией частоты до 0,5 МГц. Транзистор Т4 (AFU4) работает в качестве удвоителя и уснлнтеля мощности. Чтобы получить максимальную выходную мощность при допустимом токе коллектора транзистора Т4, напряжение смещения, подаваемое на его базу, можно регулировать потенциометром R12. Поскольку транзистор



ТЗ генерирует в области, близкой к его верхней граничной частоте, иа эмиттер траизистора Т4 подается ограничениое напряжение. Несмотря иа это, выходная мощность передатчика в диапазоне 144-146 МГц достигает 1-2 мВт.

Приемник собран на транзисторах Т1 (AF1I4) и Т2 (ОС604) в [1ре11.ставляет собой сверхрегеиератор, вспомогательная частота которого 100--160 кГц. В качестве конденсатора переменной емкости колебательного контура С2 используется подстроечный конденсатор.

Транзисторы радиостанции можно заменить транзисторами отечественного производства: OC6I4 заменяется П403 или П403А; АРИ4 -П411 или П411А; ОС604 - Ш5 или П16.

Все катушки радиостанции бескаркасные и наматываются на оправку диаметром 6 мм проводом толщиной I мм. Катушка L1 содержит 6 витков, L2 ти 13 - по 3,5 витка, L4 - 2,5 витка, L5 - 3 витка и L6 - 2 витка. Дроссель Др1 намотан на ферритовый сердечник диаметром 1,5-3 мм и содержит 20-30 витков провода ПЭЛ 0,3-0,5 мм.

Портативная транзисторная радиостанция описана в [30].

Миниатюрный AM передатчик с радиусом действия 500 м. Мощность излучения передатчика на частотах 28-30 МГц при хорошем согласовании с антенной порядка 5 мВт. Питание осуществляется от одной 6atapf и для карманного фонаря напряжением 4,5 В. Ток,

\12k


Рис ХП.37. Схема ми1шатгорного AM передатчика с радиусом действия 500 м.

потребляемый передатчиком, IS-20 мА. Л\одулятор обеспечивает

глубину модуляции 60% при напряжении низкой частоты на входе микрофонного усилителя 200-300 мкВ, которое может быть снято практически с любого микрофона. В качестве антенны может быть использован кусок провода длиной 1/4 длины волны.

Передатчик (рнс. ХП. 37; состоит нз трехкаскадного низкочастотного усилителя-модулятора, выполненного на транзисторах П13А (Г/, Т2 и ТЗ), и высокочастотного генератора, собранного на транзисторе Т4 На любительских KB диапазонах в высокочастотном генераторе может работать любой из транзисторов П-402, П-403.

Все три каскада усилителя НЧ (модулятора) выполнены по схеме с заземленным эмиттером. Для устранения самовозбуждеиня усилителя первые дна каскада {Т1 и Т2) развязаны по цепям питания фильтрами Ц4СЗ vi ?РС5. Регулирование коэффициента уси, ления (примерно в 30 раз) производится потенциометром Ц6



включенным в цепь базы второго транзистора. Коллекторной на-тружок третьего каскада усилителя является сам высокочастотный генератор, развязанный по высокой частоте дросселями Др1 и Др2 и конденсаторами С6, С7, Св и С9. Эквивалентное сопротивленне высокочастотного генератора между точками Л и Б иа низких частотах равно 300 Ом. Напряжение, выделенное на этой нагрузке, является питающим напряжением для высокочастотного генератора. - .

Генератор собран по трехточечной схеме с емкостной обратной связью. Катушка индуктивности L1 включена здесь (по высокой частоте) между корпусом и базой транзистора. Режим транзистора по постоянному току определяется делителем напряжений R12R13 и резистором в цепн эмиттера Ri4. Резисторы R12 и Rt3 зашунти-рованы по высокой частоте конденсатор а мн С8 и С9. Для того чтобы низкоомное сопротивление резистора R14 не шунтировало контур генератора, последовательно с этим резистором включен дроссель ДрЗ. Антенна подключается через контур L2CI1, индуктивно связанный с катушкой L1,

Для уменьшения размеров передатчика детали, используемые в нем, должны быть малогабаритными. Мощность резисторов может быть взята минимальной.

Высокочастотные дроссели Др1, Др2 и ДрЗ должны иметь вн-д>ктивность порядка 50 мкГ, Такой дроссель имеет 50-60 витков провода в шелковой изоляции (ПЭЛШО) диаметром 0,1 мм, намотанных в один слон на каркас диаметром 5 мм. В качестве конденсаторов СЮ и СП могут быть использованы любые подстроечные конденсаторы с указанными на схеме пределами изменения емкости. Катушки LI и L2 наматываются на один каркас (диаметром 10 мм) проводом ПЭЛШО 0,35 виток к витку. Для диапазона частот 28- 30 МГц катушка L1 состоит из 8 витков, L2 - из 6 внтков. Расстояние между центрами катушек LI и L6 примерно 8-10 нм. Монтаж передатчика производится на гегинаксовой панели размером 60 X 70 мм.

Регулировка передатчика заключается в основном в подборе плеч делителей RlORtt и R12R13. Делитель R10R11 подбирается так, чтобы напряжепие на коллекторе транзистора ТЗ было равно примерно половине напряжения питаиня (т. е. 2 В) при отсутствии напряжения модуляции. От соотношения плеч делителя R12R13 зависит величина паразитной частотной модуляции. Определять правильность выбора плеч этого делителя лучше всего при помощи волномера. При изменении напряжения между точками А и Б от -0,5 до 4.0 В уход частоты не должен превышать 1-2 кГц. Вместо волномера можно использовать приемник соответствующего диапазона. Убедиться в наличии генерации можно при помощи обычного миллиамперметра, измеряющего потребляемый генератором ток: при закорачивании на землю базы триода Т4 иондеисвтором емкостью в несколько тысяч пикофарад колебания генератора срываются, что сказывается на изменении потребляемого тока.

Передатчик может без изменения схемы работать иа частотах вплоть до 120 МГц (на транзисторе П-403). Единственными элементами схемы, которые нужно при этом заменить, являются катушки LI н L2.

Миниатюрный AM передатчик с радиусом действия 500 м описан в [18].

Телеграфный KB передатчик с кварцевой стабилизацией рас-синтан но работу в 40- и 20-метровых любительских диапазонах,
