Граничвьте частоты определяются по значению параметра, который уменьшился с частотой до определенной величнны, по qMBHCHHro е его первоначальной (низкочастотной) велнчяной.

Граничная частота /jig коэффициента передачи по токд в схе ые с обией базой определяется значением частоты, при которой коэффициент усиления по току (/i-jig) уменьшился в 1,41 раза по сравнению с его значением, измеренным на низкой частоте.

Граничная частота ft коэффициента передачи по току в схеме е обшим эмиттером определяется значением частоты, при которой коэффициент усиления по току {ftgiai уменьшился в 1,41 раза по сравнению с его значением, измеренным на низкой частоте

Граничные частоты /jgjg и /313 могут быть определены по значению предельной частоты /, по следующим формулам:

fh2\C h

fhSla -

где m= 1,2-1,6.

На частотах, ие превышающих граничные, абсолютные зиаче* иня коэффициентов усиления по току могут быть определены по следующим формулам:

216 ~

21бо

. fh2\6 j

2)эо

где hico 2]9o - коэффициенты усиления по току, измеренные на низкой частоте; f-рабочая частота.

Граничная частота по крутизне fg определяется значением частоты, пря которой кругазна 5 уменьшается в 1,41 раза по сравнению с ее эначеияем, измереиныч иа низкой частоте Граничная частота связвиа с граничной частотой усиления по току f, приближенным равенством

f с-

На частотах, не превышающих граничной частоты по крутизне, абсолютное значение крутизны может быть определено по формуле

где / - рабочая частота.

Граничные частоты указывают область, в которой можно считать, что малосигнальные параметры транзистора соответствуют



с достаточным приближением значениям, измеренным на низкой частоте.

Емкость коллекторного перехода - емкость, измеренная между обратно смещенным переходом коллектор - база прн отключенном эмиттере н заданном напряженин яа коллекторе. возрастает с увеличением Uj,


0,2 0 0,6 0,8 1,0 1,2 1,ии,ыА 10 20 30 АО 50 60 70 ТС 2,0 2j5 зр 45 Ufl hp Spmr

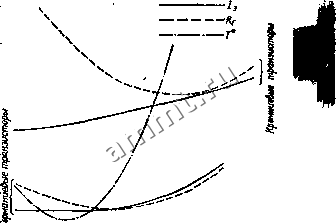

Ряс. IV 22. Усредненные зависимости коэффициента шума от тока эмиттера, температуры окружающей среды и выходного сопротивления ясточиика сигнала.

Емкость эмиттерного перехода Сд - емкость, измеренная между обратно смещенным переходом эмиттер - база транзистора прн отключенном коллекторе н заданном напряжении на эмиттере

Высокочастотное сопротивление базы г - предел, к которому стремится сопротявлеяие между базой и эмиттером на достаточно высокой частоте Величина определяется путем измереняя иа достаточно высокой частоте входного сопротивления Дд:

rk=\h

Постоянная времени коллекторной цепи /-gC характеризует

качество транзнстора как высокочастотного элемента. Эта величина входит в выражения для всех {-параметров, которые пря необходимости с ее помощью могут быть рассчитаны, В справочняке приводятся Cf, Сд, гС измеренные при определенном режиме.



у транзисторов некоторык типов вместо граничной частоты коэффициента усиления по току указывается макоимадысая частота генерации {максимальная частота возбуждения генератора, собранного на данном транзисторе). Она связана с высоиочасто-гаыми иарз-нетфами транзистора следующим выражение:

180

Здб/октк 6/ша8а

Кремниебыв

Коэффициент шума транзистора показывает, во сколько

раз уменьшается отношение сигнал/шум при усилении сигнала данным транзистором. обычно приводится в децибеллах. Коэффициент шума существенно зависит оТ частоты, режима транзистора (£7, /д), внутреннего сопротивления источника сигнала и температуры В справочнике приводятся гарантируемые максимальные значения в определенном, ие наивыгоднейшем, режиме и только для малошумищих транзисторов Для получения минимальных шумов важнейшее значение имеет отыскание наивыгоднейшего режима по току н напряжению при оптимальном сопротивлении источника сигнала.

На рнс. IV.22 прнведшы усредненные зависимости от тока, температуры я сопротивлеиня источника для германиевых рис. IV.23 - зависимости F


првязисторы


Рис. IV.23. Зависимость коэффициента шума транзисторов от частоты

и кремниевых транзисторов, а на от частоты. Для обеспечения работы усилителя в шалошумящем режиме необходимо, чтобы первые каскады его использовались при малых токах эмиттера (0,1-0,5 мА) н небольшом напряжении на коллекторе (0,5-2,5 В), а также быи1а по возможности сужена полоса рабочих частот.

11арамет№1 большого сигнала характеризуют работу траизнс тора при изменениях токов и напряжений в широких пределах Коэффициент усиления по току в схеме с общим эмиттером при большом си&нале Нцэ определяет свойства транзистора как усилителя и переключателя

Кб О

где - ток коллектора, /ц -ток базы.

Крутизна переходной вольтампернои характеристики 213 определяется как отношение разности тока коллектора к обратного тока коллектора к напряжению па входе транзистора

/ ~Л

У21Э =

кб.о
