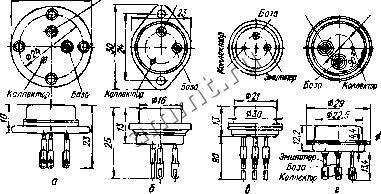

Рис. IV.28. TpiiH3HciopLi средней мощности низкочастотные.

хода. Ток коллектора, включенного по схеме с общим эмиттером, в большей мере зависит от напряжения на коллекторе. Резкое возрастание тока коллектора начинается при меньшем напряжении на коллекторе, чем прн включении транзистора по схеме с общей базой. Только при закрытом транзисторе (t/g = 0) напряжение пробоя приближается к напряжекию пробоя транзистора, включенного по схеме с общей базой. Прн повышении температуры переходов выходные характеристики смещаются в сторону больших токов из-за увеличения обратного тока коллекторного перехода /g q.

Статические вольтамперные характеристики транзисторов на постоянном токе стро ятся по точкам или получаются с помощью специальных характериографов, позволяющих

Рис. IV.29. среднечастотные.

Транзисторы

средней мощности

избежать сильного нагрева транзисторов. Основные данные транзисторов приведены в табл. IV 20-IV.28. а конструкция и расположение выводов Показаны на рис. IV,26-IV.32.

Стабилизация работы схем с транзисторами. Для обеспечения устойчивой работы схем нг транзисторах при изменении температуры окружающей среды должна быть обязательно предусмотрена стабилизация режима по постоянному току. Кроме этого желательно обеспечить стабильность положения рабочей точки пря разбросе параметров транзисторов, что делает схему устойчивой к смене транзисторов и к дрейфу их параметров в процессе эксплуатации.

Это достигается применением отрицательной обратной связи по постоянному теку или постоянному [1апряжениго. либо комбинированной обратной связи одновременно по псетоянному току и постоянному напряжению.

Змштер

Ношктр

Эматтр

Зншшпер

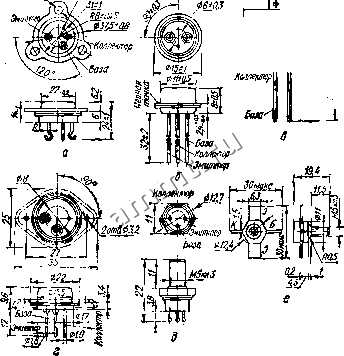

Рис. 1V.30. Транзисторы средней мощности высокочастотйые!

SJ7 ЭШШЦ

Эншптср

Иис, [V..31 Транз:1СТоры большой мощности низкочастотные. Й5 , ?&мл

Рнс. IV.32. Транзисторы большой модности среднечастотные и высокочхтотиые.
