Ток потребления от источника питания /ссз, мА -450 - Ток потребления от источника опорного напряжения /ссз, мА............. - 35

Напряжение смещения нуля на входе Ujo, В . -0,1 0.1

Входной ток высокого уровня IiH. мкА ... - 75

Входной ток низкого уровня IiL, мА .... -2 -

Выходное напряжение высокого уровня Von,В 2,4 -

Выходное напряжение низкого уровня Uoh, В - 0,4

Предельно допустимые значения электрических режимов эксплуатации

Напряжение источнжа питания (/cci. В < Напряжение источника питания (/ссг> В , ,

Кс менее	Не Ролее
4,75	5,25
-6,18	-5.82
-0,1
-2,1	-1.9
-2,1
	* 5

Входное напряжение ( , В.......

Входное напряжение высокого уровня по входам управления ТИ Um г.е, В ...... .

Ток нагрузки /l. мА..........

Предельному электрическому режиму эксплуатации БИС соответствуют следующие условия; t/cciS.S В; Ucc-i >-6,6 В; 0,2 B>f7i>-0,6 В; 0,2 ВУйЕя.г-2,2 В; <3 мА.

Типовые зависимости электрических параметров АЦП от воздействия различных факторов проиллюстрированы рис. 3.33, 3,34.

Типовое значение емкости микросхемы по аналоговому входу 250 пФ, максимальное 300 пФ.

Работой БИС К1107ПВ2 управляют ТИ, поступающие на вывод 30, Выборка аналогового сигнала производится путем стробировання КН через каждые 10-15 не после появлении фронта ТИ. Кодирование начинается по срезу ТИ, а его результат получают с выхода буферного регистра прн поступлении очередного фронта ТИ.

Одна из распространенных схем включения БИС АЦП К1107ПВ2 предполагает использование УВХ на входе и проведение двух выборок аналогового сигнала: рабочей и вспомогательной (рнс, 3.35).

Поскольку управление режимами работы КН и буферного регистра производится фронтом ТИ, то в момент стро-бнровапия КН возможно возникновение сбоя во вновь об-разованвом кодовом слове за счет влияния процесса пере-

Предложено инженерами Н. П, Ермкловым, В. П. Плисовой и А, Л. Тарасовым.

	- .
1 t 1	.. 1 1 I г

i 1	-:-г-\-!-1

so -40 -го

о zo ifO

1 1	1,11

8eT\i -SO-ifO-ZQ 0 ZO W SO 80T°C

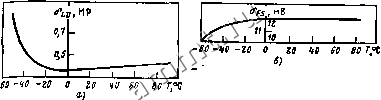

Рис 3 33. Типовые зависимости нелинейности {а), дифференциальной нелинейности (б), абсолютной погрешности преобразования в конечной точке шкалы (в), напряжения смещения нуля на входе (г), времени преобразования (д) БИС АЦП КП07ПВ2 от температуры окружающей среды

O.SS

0,55-

0,54

0,40-

0,3S-0.2SL

4,75 5,Z5 Ucci, -1

¥,75 ) 5JZ5 5,5 %?,B

0,30 0,37

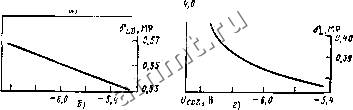

Phc, 3 34. Типовые зависимости дифференциальной нелинейности и нелинейности БИС АЦП К1107ПВ2 от напряжений положительного {а, е) и отрицательного {б, г) источников питания

записи цифровой информации из шифратора в буферный регистр.

При переводе УВХ в режим хранения с появлением фронта ТИ в момент ti на выходах КН запоминается 256-разрядное цифровое слово, полученное в результате п-й ра-

$спонаеат9ЯИ1ая SuSefiM

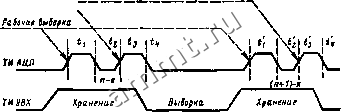

Рис. 3.35. Временная диаграмма работы БИС АЦП К1107ПВ2 в схеме включения с iBX

бочей выборки. Синхронно в буферный регистр на выходе шифратора перенисьшается кодовое слове {л-Ц-й вспомогательной выборки. По срезу ТИ в момент /2 происходит запоминание кода -й рабочей выборки в промежуточном регистре и последующее его преобразование в двоичный код. С появлением фронта вспомогательного ТИ в момент /3 происходит повторная -я вспомогательная выборка АЦП того же входного сигнала. Синхронно с этим происходит перезапись в буферный регистр кода п-й рабочей выборки. В итоге при следующей, {п-{-\)-п рабочей выборке в момент t[ код в буферном регистре, образующийся в результате л-й выборки, сменяется аналогичным кодом, но образующимся в результате л-й вспомогательной выборки. Тем самым исключается влияние помехи при перезаписи в буферный регистр на входные цепи КН в моменты каждой рабочей выборки.

Временные потери рассмотренной схемы включения БИС АЦП КИ07ПВ2 составляют 300-350 не. Однако прн этом достигается верхнее значение диапазона входного сигнала на уровне 3,5 МГц.

Максимальная частота преобразования БИС К1107ПВ2 не превышает 20 МГц. Номинальные значения иелннейиости и дифференциальной нелинейности на этой частоте соответственно равны гЬ0,85 и ±1 MP. Микросхема сопрягаема с ЦИС, у которых 6ш = 2,4 В и 1/ = 0,4 В. Вид цифрового кода нз.меняется подачей логических сигналов па входы 41 и 36 БИС в соответствии с табл. 3.5. Это возможно и с помощью постоянных уровней напряжения, когда подключение источника Ucc\ к выводам 36 и 41 БИС эквивалентно подаче логической I, а их соединение с общей шиной - подаче логического 0.
