-15В

0+5В

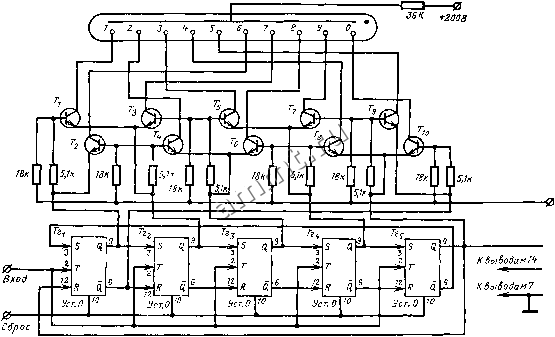

Рис. 24. Принципиальная схема кольцевого счетчика.

ДйМая для срабатывания элементов схемы Однако требования к запускающему сигналу могут быть снижены, если схему декады будут составлять один двоичный счетчик и трехкаскадный пятеричный; последний может быть получен из трехкаскадного кольцевого счетчика путем исключения одного из шести его состояний (рис 26). В дачной схеме исключено состояние 100 за счет подключения входа К триггера TZi к выходу Q триггера Таг.

Вх-вд

Тг, Тгг

О t 2 3 I- 5 S 7 8 3 10 11 rz -

ПППППППППППП.

f ~1 -L

Рис. 25. Эпюры напряжений кольцевого счетчика.

Триггер Tzi работает в счетном режиме. Последовательность состояний разрядов счетчика приведена в табл 6 Использование двух-анодной лампы ИН-4 в качестве индикатора позволило упростить схему управления. Триггер Tz\, выполняющий роль селектора четности, управляет включением анодов индикатора при помощи двух ключевых транзисторов Т\ и Г2. Остальные ключевые транзисторы (Гз-Г7) подключены к выходам триггеров Тгг, Tzs и Tz через резисторы дешифратора и производят включение соответствующего знака из групп четных и нечетных цифровых катодов.

В схеме управления использованы транзисторы следующих типов: транзисторы Г, и Гг -КТ605Б, Г3-Г7 -КТ315.

В описываемой декаде могут быть применены в отличие от предыдущей лишь JK-триггеры, так как в процессе работы декады в момент подачи десятого импульса на входы J и К триггера TZi одновременно подан положительный потенциал, что недопустимо для RS-триггеров. Триггеры декады могут быть как синхронными, так и универсальными, что также является ее важным преимуществом по

Jlj ИН-i-

Оо 29 40 S9 9 ГО J 5с

Уст.О

Уст.О

7о Jo

0,01

+505

Выход

К бы Мам П --0+53

К бы0дам 7 * t

Crf/7(?c о. Общий.

Рис. 26. Схема двоично-пятеричного кольцевого счетчика.

сравнению с декадами, схемы которых показаны на рис. 18 и 19 Нумерация выводов три1 геров на рис. 26 показана для случая использования JK-триггеров серий KI30, KI31, KI33, KI55, являющихся универсальными, и для синхронных триггеров серии К136 и KI58.

Следует отметить, что RS-триггеры KITK94I легко превращаются в синхронные JK-триггеры подключением дополнительных R ж S входов к выходам О и (соответственно вывод И к [выводу 9 и вывод 4 - к выводу 6). Вывод 3 в этом случае является входом /, вывод 12 - входом К-

В декадах, работаюищх при температурах не выше --60°С, источник -1,5 В может быть исключен, а нижние выводы резисторов сопротивлеугаем 18 кОм подключены к корпусу.

Транзисторная декада 250 кГц

Транзисторные декады на германиевых сплавных транзисторах получили широкое распространение в различных устройствах, где не требуется высокого быстродействия.

Рассмотрим типичную структуру декады с быстродействием 250 кГц (рис 27). Она подобна приведенной ранее на рис. 10,6, сле-
