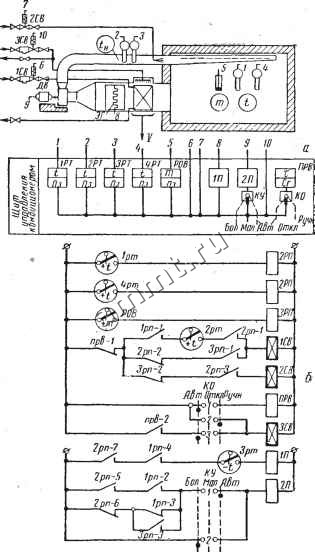

Рис. 34. Управление камерным кондиционером:

о - принципиальная схема; б - электрическая схема. Трубопро оды: / - подачи холодильного агента; - отсоса холодильного агента; Я/ - подачи пара для увлажнения; IV - подачи воды для оттайки; V - стока в канализацию.

режима охлаждения в режим обогрева, и наоборот. Програм- ое реле ПРВ подает периодические команды на оттаивание батареи охлаждения.

Предположим, что камера работает в режиме охлаждения. Это соответствует замкнутому контакту реле 4РТ и как следствие притянутому якорю реле 2РП. В этом режиме реле 1РТ через промежуточное реле 1РП управляет работой соленоидного вентиля 1СВ и двигателя Де вентилятора. При повышении температуры в камере до порога срабатывания реле 1РТ его контакт замыкается, срабатывает реле 1РП .и контактом 1рп-1 включает обмотку соленоидного вентиля 1СВ. Вентиль открывается и включает батарею. Одновременно контакт 1рп-2 замыкает цепь обмотки пускателя 2П, который служит для изменения скорости двигателя. Пускатель срабатывает, если ключ КУ находится в положении Авт. Двигатель переводится на нормальную скорость вращения.

Соленоидный вентиль 1СВ закрывается, когда температура нагнетаемого воздуха опустится ниже порога отпускания реле 2РТ и его контакт разорвет цепь питания обмотки 1СВ. Цикличная работа происходит, как показано на рис. 32, а, и продолжается до тех пор, пока внутри камеры не будет достигнута температура отпускания реле 1РТ. При этом реле 1РП отпустит, разомкнет цепь 1СВ и контактом 1рп-2 переключит двигатель вентилятора на малую скорость вращения. В режиме охлаждения реле относительной влажности РОВ через промежуточное реле ЗРП воздействует на соленоидный вентиль 2СВ подачи перегретого водяного пара. Вентиль 2СВ открывается при понижении относительной влажности ниже, порога отпускания реле РОВ.

Если, несмотря на прекращение охлаждения по команде реле 1РТ, температура в камере продолжает снижаться и достигает порога отпускания реле 4РТ, то выключается реле 2РП и схема переводится в режим обогрева. При этом контакт 2рп-1 закрывает вентиль 1СВ, прекращающий работу охлаждающей батареи, контакт 2рп-3 отключает вентиль 2СВ увлажнения.

Контакт 2рп-7 включает контактор 1П, управляющий электрогрелкой ЭГ. Грелка остается включенной до тех пор, пока температура в воздуховоде не поднимется до порога отпускания реле ЗРТ (см. рис. 31). В этом случае контакт Зрт размыкает цепь контактора 1П. В дальнейшем грелка работает циклично до ого момента, пока не сработает реле 1РТ и через контакт 1рп-4 не разорвет цепь 1П. Работа грелки повторится после понижения температуры в камере до порога отпускания реле 1РТ (см. рис. 32, б). Включение электрогрелки сопровождается переводом двигателя на нормальную скорость, выключение -на малую скорость.

Регулятор относительной влажности в режиме обогрева воздействует на охлаждающую батарею. При повышении влажности замыкается контакт реле РОВ и срабатывает промежуточное реле ЗРП (см. рис. 34). Своим контактом Зрп-1 оно создает цепь питания соленоидного вентиля 1СВ, открывающего подачу жидкого агента в батарею. Батарея выключается, когда влажность в камере уменьшится и реле РОВ разомкнет свой контакт.

В режиме обогрева вентилятор переходит на нормальную скорость вращения не только при включении грелки, но и при осушении воздуха с помощью охлаждающей батареи.

Автоматическое оттаивание предусматривается как при охлаждении, так и при обогреве. Программное реле времени ИРВ периодически (например, один или два раза в сутки) на определенный промежуток времени срабатывает. Его контакт прв-1 размыкает цепи управления вентилями 1СВ и 2СВ, прекращая подачу агента и увлажнение. Контакт прв-2 включает соленоидный вентиль ЗСВ, открывающий подачу воды для орошения батареи. Периодическая оттайка может быть прекращена переводом ключа управления оттайкой КО в положение Откл. Оттаивание можно осуществить также вручную, открывая вентиль ЗСВ переводом ключа КО в положение Ручн.

После закрытия вентиля ЗСВ вода из трубы, идущей в кондиционер, удаляется через ручной вентиль, который остается постоянно приоткрытым.

РАССОЛЬНЫЕ ИСПАРИТЕЛИ И НАСОСЫ

Автоматизация рассольных испарителей и насосов обеспечивает питание испарителя жидким холодильным агентом, поддержание требуемой температуры рассола на выходе из испарителя и пуск рассольного насоса при включении в работу любого из охлаждающих камерных устройств.

Кроме того, автоматика предотвращает влажный ход компрессоров при неисправности в системе питания испарителя, защищает испаритель от замерзания рассола при прекращении его циркуляции или при неисправностях в схеме управления компрессорами, а также осуществляет пуск резервного насоса при выходе из строя основного.

На рис. 35 приведены принципиальная схема автоматизации рассольной системы и электрическая схема управления рассольными насосами. Система содержит испаритель / и два рассольных насоса 2. Питание испарителя осуществляется через соленоидный вентиль СВ, установленный на линии / подачи агента из конденсатора. Работой вентиля СВ управляет регулирующее реле уровня 1РУ. Для регулирования уровня в испарителе можно применить приборы другого типа, например двухпозиционные
