КОМПЛЕКСНАЯ АВТОМАТИЗАЦИЯ ДВУХСТУПЕНЧАТЫХ КОМПРЕССОРОВ

И АГРЕГАТОВ

Схемы комплексной автоматизации двухступенчатых вертикальных, V- и W-образных компрессоров и агрегатов строятся в основном по тому же принципу, что и для одноступенчатых компрессоров. Существует несколько вариантов двухступенчатых машин с индивидуальными промежуточными сосудами: двухступенчатый компрессор, агрегат из двух компрессоров с одним приводным двигателем, агрегат из двух компрессоров с раздельными электродвигателями. Кроме того, бывают установки, с которых несколько компрессоров работают на общий промежуточный сосуд.

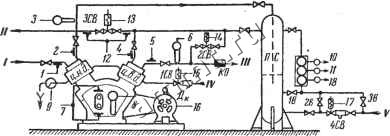

Рассмотрим сначала простейшую схему автоматизации двухступенчатого компрессора (рис. 50).

Защита двухступенчатого компрессора осуществляется с помощью приборов, перечисленных в табл. 5.

Особенность схемы управления заключается в том, что в ней применен соленоидный вентиль ЗСВ, предупреждающий повышение давления в промежуточном сосуде во время стоянки компрессора, а также облегчающий пуск двигателя; соленоидный вентиль открывается при остановке компрессора и закрывается при пуске. С помощью этого вентиля пар аммиака из промежуточного сосуда удаляется в испарительную систему (на вход в отделитель жидкости). Вентиль ЗСВ выполняет роль байпаса первой ступени. Таким образом, при стоянке компрессора давление в промежуточном сосуде равно давлению в испарительной системе. Кроме того, вентиль ЗСВ предупреждает выдавливание жидкости в компрессор.

Для контроля за работой вентиля ЗСВ предусматривают защитный сигнализатор 2СДД (реле перепада давлений), который допускает включение компрессора только при условии, что давление до и после соленоидного вентиля ЗСВ отличается не более чем на 0,2-0,3 кгс/см (см. рис. 50).

Разгрузка второй ступени при пуске осуществляется байпаси-рующим вентилем 2СВ и обратным клапаном КО.

Как видно из табл. 5, для повышения надежности защиты компрессора от залива через промежуточный сосуд применяются два сигнализатора уровня - 1СУ и 2СУ. Эти сигнализаторы равноправны и оба останавливают компрессор при возрастании уровня выше допустимого.

Уровень жидкого аммиака в промежуточном сосуде может автоматически поддерживаться с помощью регулятора любого типа - позиционного или плавного. В схеме, представленной на рис. 50, показан регулятор двухпозиционного типа, состоящий из регулирующего прибора (реле уровня) РУ и соленоидного венти-

с J

m \гсд \cT

ID 1СУ

11 i

\m ЩД Щ \жд \щ \zcT \сдй \зст \ср ja \ж IS ш га гл гг\ m рд рп m m ш

ф с ффффффф ф

гсу гш

/4 /5 П Ш

-0:7

с s s

gg is

Si . >.

iiilHii

s 1=gSg

R 2 о = к * с к

5- 1.1

OJ о о п

И . о о -5 и и >,о.и п

= СГЧн

ЛЯ .-Cfi. Для проверки исправности защитных сигнализаторов и регулятора уровня применяют проверочные линии с набором запорных вентилей. Для проверки сигнализаторов 1СУ и 2СУ закрывают вентиль JB и открывают ЗВ. Жидкий аммиак наполняет колонку, в которой установлены датчики уровня. При исправном состоянии сигнализаторов они сработают. Если необходимо проверить работу регулятора уровня, то при закрытом вентиле IB открывают 2В. Тогда регулятор поддерживает уровень в колонке, где установлены датчики. Если защитные сигнализаторы не срабатывают, это свидетельствует о плотном закрытии соленоидного вентиля.

При нормальной работе надо внимательно следить за тем, чтобы вентиль IB был открыт, а вентили 2В и ЗВ - закрыты.

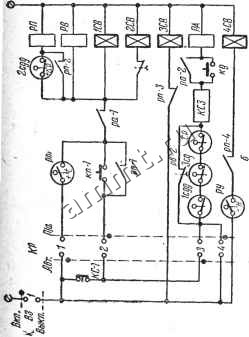

Электрическая схема управления должна обеспечить выполнение заданной программы пуска и остановки компрессора. В табл. 6 приведен рекомендуемый порядок управления компрессором.

Как видно из табл. 6, в данной схеме вентиль сброса давления из промежуточного сосуда закрывается при пуске
