ваюишй позже по отношению к другим контактам группы (замыкающий и размыкающий); 4 - контакт с замедлителем: а - замыкающий с замедлителем, действующим при срабатывании; б - при возврате; в - при срабатывании и возврате; г - размыкающий с замедлителем, действующим при срабатывании; д - при возврате; е - при срабатывании и возврате; ж - обозначение замедлителя (допускается изображать с противоположной стороны обозначения подвижного контакта); 5 - контакт (замыкающий и размыкающий): а - без самовозврата; б - с самовозвратом; 6 - контакт для коммутации сильно-

З I Однолинейное Мтголинейное

Рис. 45

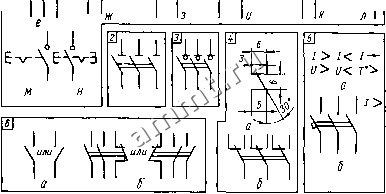

точной цепи: а - замыкающий; б - размыкающий; в - замыкающий дугогасительный; г - размыкающий дугогасительный; 7 - контакт: о - разъединителя; б - выклю1ателя-разъединителя; в - с автоматическим возвратом при перегрузке; г - с механической связью (замыкающий и размыкающий); д- чувствительный к температуре (тер-моьонтакт - замыкающий и размыкающий); е - электротеплового реле при разнесенном способе изображения реле. Двухпозиционные коммутационные устройства (рис. 45):

J - выключатель: а - однополюсный; б - трехполюсный; в - трехполюсный с двумя замыкающими н одним размыкающим контактами; г - двухполюсный, замыкающий одну цепь раньше размыкания другой; д - трехполюсный с автоматическим возвратом; е - путевой трехполюсный; ж - однополюсный с самовозвратом (замыкающий и размыкающий); з - кнопочный нажимной (с замыкающим и размыкающим контактами); и - кнопочный вытяжной (с замыкающим и размыкающим контактами); к - кнопочный поворотный (с замыкающим и размыкающим контактами); л - кнопочный без самовозврата нажимной (с возвратом посредством вытягивания кнопки); м - посред-

ством вторичного нажатия кнопки; н - посредством отдельного привода (специальной кнопки), 2 - разъединитель трехполюсный; ,9 - выключатель-разъединитель трехполюсный; 4 - переключатель: а - однополюсный; б - трехполюсный; 5 - знаки, используемые для указания величины, при изменении которой происходит возврат: а - знаки проставляют около обозначения выключателя; б - выключатель трехполюсный автоматический максимального тока.

Допускается условные графические обозначения коммутационных устройств выполнять в зеркальном изображении (рис. 6,а,б).

Многопозиционные коммутационные устройства (рис. 46):

/ - переключатели однополюсные многопозиционные: а -4-позиционный, не коммутирующий электрическую цепь в третьей позиции; б - с безобрывиым переключением; в - многопозиционный с подвижнымлконтактом, замыкающим три соседние цепи в каждой позиции; г - с подвижным контактом, замыкающим три цепи, исключая одну промежуточную; д - с подвижным контактом, который в каждой последующей позиции подключает параллельную цепь к цепям, замкнутым в предыдущей позиции; е - с подвижным контактом, не размыкающим цепь при переходе его из третьей в четвертую позицию; 2 - переключатель двухполюсный многопозиционный: а - 4-позици-онный, общее обозначение; 6 - 6-позициоиный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый позже соответствующих контактов нижнего полюса; в - 3-позиционный с нейтральным положением; г - 3-позициоиный с самовозвратом в нейтральное положение; 3- переключатель миогопозиционный независимых цепей.

Позиции переключателя, в которых отсутствуют коммутируемые цепи, или позиции, соединенные между собой, обозначают короткими штрихами, как показано для 6-позиционного Переключателя, не коммутирующего электрическую цепь в первой позиции и коммутирующую одну и ту же цепь в четвертой и шестой позициях и,ж).

Если необходимо указать ограничение движения привода переключателя, то применяют диаграмму положения (4): а - привод обеспечивает переход подвижного контакта от позиции один к позиции четыре и обратно; б - переход подвижного -контакта от позиции один к позиции четыре и далее в позицию один (обратное движение возможно только от позиции три к позиции один); в - диаграмма положения, связанная с подвижным контактом переключателя линией механической связи.

Переключатели со сложной коммутацией изображают на схеме одним из следующих способов (5): а- первый способ - переключатель изображают в виде условного обозначения, таблицу замыкания контактов помещают на поле схемы; б - второй способ; в - третий способ (точка указывает позицию замыкания соответствующего контакта).

Реле (рис. 47):

1 - реле электрическое: а - с замыкающим, размыкающим и переключающим контактами; б - с замыкающими контактами, один из которых срабатывает раньше других; 2 - реле поляризованное: а - на одно направление тока в обмотке с самовозвратом; б - на одно направление тока в обмотке без самовозврата; в - на оба направлейия тока в обмотке с нейтральным положением; 3 - реле электротепловое без самовозврата, с возвратом нажатием кнопки. Контакт, отмеченный точкой, замыкается при приложении напряжения постоянного тока, положительный полюс которого подан к выводу, отмеченному точкой.

Контактные соединения (рис. 48):

1 - контакт контактного соединения: а - разъемного соединения (штырь и гнездо); б - разборного соединения; в - неразборного соединения; 2 - контакт скользящий: а - по линейной токопроводящей по-

иг 3min 3min 3mln

1111 1111

I и I LI III

I I I I I H-Г-

	11>

i г 3 If i 2 3 If ,

t 2 3 It

\ ! I

Рис. 46

I L LI

J I I

B-b-
