кодом из состояния логический О* в состояние логическая i выполняет функцию САЗ, переходом из состояния логическая 1 в состояние логический О выполняет функцию СА4.

В составной метке, -используемой для указания взаимосвязи, первая часть метки обозначает функциональное назначение вывода и (или

\ -

/ -

) или (

Рис. 92

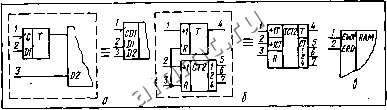

тип взаимосвязи, вторая часть - адрес взаимосвязи. В качестве адреса используют: метку или часть метки вывода, связанного с данным выводом, позволяющую однозначно проследить взаимосвязь (рис. 94,а); условное обозначение функции элемента, с которой связан данный вывод. Например, на рис. 94,6 вывод 1 является счетным входом триггера, вывод 2 - счетным входом счетчика, вывод 3-входом сброса для всего элемента; условное обозначение режима элемента, который определяется данным выводом (рис. 94, в).

Адрес взаимосвязи допускается не указывать при взаимосвязи вывода с функцией элемента. Если взаимосвязь между выводами указывается взаимным расположением выводов, их располагают в одной зоне и адреса взаимодействия не указывают.

Условные графические обозначения элементов цифровой техники (рис. 95):

а - И-ИЛИ-НЕ - I; б - ИЛИ-И с мощным открытом эмит-терным выходом (структура NPN); в - И-НЕ с открытым коллектор-



Рис. 93


Рис. 94

ным выходом (структура NPN); г - расширитель И функциональный для расширения по ИЛИ; д - двухвходовый элемент (исключающее ИЛИ); е - мажоритарный элемент, выполняющий функцию голосо-



2

о I г

-if*]

&

°i

-

1>

- jl

- SA

-<i£

Crw CR

OfC 0 I 2

-<> -(1

(II-

2( -

- r *<!-- тй-

*/? - -

-(ICS

Рис 95


s---.---

ff 5



./7777- ?

или /уР-П



вания 2 из 3; як - одновибратор, имеющий входы Запуск по схеме кИ , вход Сброс и выводы для подключения времязадаюЩих элементов С, R; 3- элемент четырехразрядный магистральный с состоянием высокого импеданса; и - элемент четырехразрядный магистральный, имеющий двунаправленные выводы и состояние высокого импеданса; к - схема сравнения двух четырехразрядных чисел; л - /?5-триггер ; инверсными входами; м - С-триггер двухступенчатый, с установкой по инверсным входам R к S;h - D-триггер с установкой по инверсным входам R а S, с динамическим входом С, реагирующим на изменение :игнала из состояния логический О в состояние логическая 1 ;о - :четчик реверсивный четырехразрядный двоично-десятичный; п - регистр сдвига четырехразрядный, имеющий выходы с состоянием высокого импеданса и динамический вход С, реагирующий на изменение сигнала из состояния логическая 1 в состояние логический О ; р - дешифратор с управлением, преобразующий три разряда двоичного кода в восемь разрядов позиционного кода; с - селектор-мультиплексор двухразрядный, из четырех направлений в одно; т - устройство оперативное запоминающее, статического типа, информационная емкость 2К; у - наборы нелогических элементов транзисторов структуры PNP, NPN соответственно; ф - то же, диодов (прямая лолярность); х - резисторов (часть выводов объединена).

Прочие обозначения в схемах (рис. 96):

/ - передача потока электромагнитной энергии, электрического сигнала, тока (ГОСТ 2.721-74)- а - в одном направлении; б - в обоих направлениях неодновременно; в - в обоих направлениях одновременно; 2 - экранирование (СТ СЭВ 141-74): а - общее обозна-ituw, б - электростатическое; в - электромагнитное; г- экранирование группы элементов; д - экранирование группы линий электрической связи; 5 - заземление (СТ СЭВ 141-74): а - общее обо-шачение; б - заземление бесшумовое; в - защитное; 4 - электри-теское соединение с корпусом машины, прибора (ГОСТ 2.751-73); 5 - повреждение изоляции (ГОСТ 2.751-73): а - между проводами; 5 - между проводом и корпусом (пробой на корпус); в - между проводом и землей (пробой на землю); 6 - постоянный магнит (СТ СЭВ 141-74). При указании полярности магнита обозначают только северный полюс.
