Контроллер

-hrfb

-EOT

-г re

-SRQ -ATN -PEN

Передатчик/

Только

Только

приемник

передает

принимает

ВЩ-ШОв

Рис. 10.10. Системные подключения универсальной интерфейсной шипы

интерфейсом (5 линий). Каждая линия имеет мнемоническое обозначение:

Dl/Oi -Dl/Og -линии передач, данных, DAV - данные действительны,

NRFD - неготовность данных, NDAC - данные не восприняты,

EOI - конец или идентификация,

IFC - сброс интерфейса,

SRQ -запрос обслуживания,

ATN - внимание,

REM - дистанционное разрешение

Линии управлении передачами

Лигам управления интерфейсом

Общая структура шины приведена на рис. 10.10.

Система может иметь только один контроллер, который управляет передачей данных из одного в один или в несколько других приборов. Любой подключенный к шине прибор может быть передатчиком (talker) или приемником (listener). Передатчик может только выдавать данные на шину под управлением контроллера, а приемник может только воспринимать данные с шины также под управлением контроллера. Любой прибор в каждый момент времени может быть только передатчиком или только приемником, но контроллер может ре-



программировать прибор и изменить его функцию. Линии DI/Oi-DI/Ob применяются не только для передачи данных из одного прибора в другой, но и для передачи адресной информации. Прибор программируется как передатчик или приемник адресным двоичным кодом, посланным ему контроллером.

Скоростью передачи данных от передатчика к приемникам управляют три линии квитирования DAV, NRFD и NDAC. Линии управления интерфейсом осуществляют передачу управляющей информации, которая может быть инициирована контроллером или передатчиком путем выдачи сообщения на шину данных.

EOI - конец или идентификация. На этой линии контроллер или передатчик формирует истинный (низкий) уровень, когда по шине передан последний байт сообщения, т. е. этот сигнал означает конец передачи. Совместно с линией ATN применяется для инициирования последовательности опроса с целью определения наличия запроса на обслуживание от устройств, подключенных к шине.

IFC - сброс интерфейса. На этой линии истинный (низкий) уровень может сформировать только контроллер; этот сигнал переводит все подключенные к шине устройства в нерабочее состояние. По существу, он действует как сигнал общего сброса.

SRQ - запрос обслуживания. На линии SRQ истинный (низкий) уровень может сформировать любое подключенное к шине устройство, которое требует обслуживания от контроллера; фактически он действует как сигнал прерывания программы контроллера. Например, этот сигнал может выдать цифровой вольтметр, когда в нем образовано новое показание. По сигналу SRQ контроллер с помощью сигналов в линиях EOI и ATN переходит в режим опроса, чтобы определить, какое устройство запрашивает обслуживание.

ATN - внимание. Сигнал в эту линию может выдать только системный контроллер; активный (низкий) уровень на линии ATN информирует все устройства о том, что на шине D 0 находится адресная или управляющая информация. Когда сигнал на линии ATN возвращается к высокому уровню (идентифицируя наличие данных на линиях DI/0), взаимодействие с шиной разрешается только тем устройствам, которые ранее были определены как передатчики или приемники.



REN - дистанционное разрешение. Активный сигнал (низкого уровня) на эту линию может выдать только системный контроллер, и он должен сохраняться таковым во время любой передачи по шине. Если на линии REN появляется высокий уровень, то все устройства, подключенные к шине, переводятся в режим локального управления. Предположим, что генератор функций вручную запрограммирован с пульта управления на формирование треугольного сигнала с заданными периодом и амплитудой и что прибор был репрограммирован через шину как генератор синусоидального сигнала. Тогда, если контроллер установит на линии REN высокий уровень, выход генератора изменится с синусоидального сигнала на треугольный сигнал.

Иногда, если линия запроса прерывания SRQ в системе не задействована, линия REN постоянно подключена к земле, чтобы предотвратить переход устройств в режим локального управления; в этих случаях управление в основном осуществляется по линиям ATN и EOI.

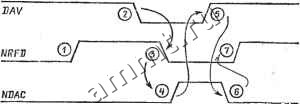

Во всех передачах данных участвуют три линии управления передачами DAV, NFRD и NDAC. Реализуемый ими протокол квитирования обеспечивает режим передачи, при котором данные не снимаются с шины до тех пор, пока их не воспримут и не запомнят все устройства, запрограммированные на получение этих данных. Все передачи данных осуществляются со скоростью, определяемой самым медленным устройством, подключенным к шине. Упрощенная временная диаграмма квитирования с участием рассматриваемых линий показана на рис. 10.П.

Линией DAV управляет передатчик, а линиями NRFD и У/ЗЛС- активизированные приемники на шине. Сиг-


Рис 10.11. Упрощеннаи процедура квитирования универсальной интерфейсной шииы
