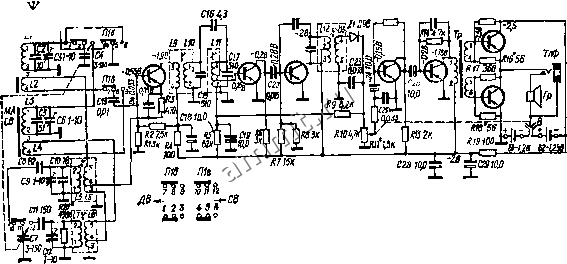

Читальный зал --> Малогабаритная радиоаппаратура (свойства) 7Y гтт 72Г7Ш M4i Л5 Tsmm пптв тздо  Рис. XU 17.Схема приемника Орленок . Таблица Xir.5 Намоточные Ванные катушек и трансформатора едпергетероЭана Орленок* S62 Схема обшт тмаят натушек Выбавов ОоВвВат- адшшепр J-2 400 3-4 37 (PSOO 1-г т 3-4 б   ьг т 3-4 4 тшо 0,1 пэтт/ 760i3%  t-г ив 34 3 4-5 5 тшощ пзпшй 0,1 3 *П 3WS3% L9 Ш ?-2 55*55 и 20 т-10р8 260t$% 20013% 2-3 *55 m-f o,tx 28013% i/2 из  1-2 S5 2-3 55 45 55 ПЭВ-1 qp8 ПЭ1МЩ 2£Ot3% нашт ff 1-2 гг 900 flaw ftM row Усилитель НЧ трехкаскадный. Его первый каскад собран иа транзисторе ГТ109В {Т4), включенном по схеме с общим эмиттером. Второй каскад собран на транзисторе ГТ109Б (7*5). Этот каскад охвачен отрицате.1ьной обратной связью по переменному току через конденсатор С27. В выходном каскаде приемника применена мостовая бестрансформаторная схема, которая позволила получить номинальную мощность порядка 40 мВт при к. п. д. свыше 60% и при токе покоя не более 10 мА. Плечи моста выходного каскада образованы транзисторами Т6 и Т7 (ГТ108В) и аккумуляторами пктания Б1, Б2. В диагональ моста включен громкоговоритель Гр с сопротивлением звуковой катушки 6 Ом, Приемник собран в прямоугольном разъемном корпусе из цветного ударопрочного полистирола. В приемнике применены: гром- коговоритель типа 0,25ГД-2, миниатюрный двухсекционный блок конденсаторов переменной емкости (3/150 пФ), резисторы типа КИМ и МЛТ, конденсаторы КД, КМ, МБМ и электролитические конденсаторы типа ЭМИ-3, переменный резистор RW типа СПЗ-3. Катушки L1-L4 входных иоитуров намотаны на секционированные каркасы из полистирола, которые надеты на два плоских стержня из феррита Ф-600 с размерами 2,8X11X48 мм. Катушки контуров ПЧ и гетеродина помещены в ферритовые чашки из материала I000HM3 диаметром 6,1мм. Сердечник согласующего трансформатора Тр набран из пермаллоевых пластин марки 79НМ, толщина набора 4 мм. Конструкции, схема соединения обмотон и намоточные данные всех катушек и трансформатора Тр приведены в табл. ХП. 5. Карманный радиоприемник Орленок описан в [16]. Портативные и переносные приемники Приемник с повышенной чувствительностью. Транзисторные приемники прямого усиления обладают низкой чувствительностью, которая для большинства иэ них не превышает 8-10 мВ/м. Это объясняется тем, что для сохранения эквивалентной добротности антенного контура при подключении его к транзистору с иизкоомным входом (схема с ОЭ) необходимо выбирать коэффициент включения контура в транзистор в пределах 0,03-0,06, ослабляя тем самым входной сигнал в 15-25 раз. Этот недостаток, присущий подавляющему большинству транзисторных приемников, можно устранить, если первый каскад усилителя ВЧ выполнить по схеме с ОК, отличающейся высоким входным сопротивлением. За счет повышения вход-пого сопротивления можно увеличить коэффициент связи в 3-5 раз, что эквивалентно повышению чувствительности приемника во столько же раз. Транзисторный приемник прямого усиления с высокоомным входом (46] имеет следующие основные электрические параметры: реальная чувствительность в диапазонах ДВ и СВ - 2 мВ/м; максимальная выходная мощность около 150 мВт; полоса воспроизводимых частот 300-500 Гц; рабочий диапазон температур от -10° до Ч-50 С; номинальное напряжение пнтания 9 В; потребляемый ток в рех(имс молчания 8-ЮмА; в режиме максимальной громкости - 30-40 мА; работоспособность приемника сохраняется при значениях питающего напряжения в пределах 5-10 В. Принципиальная схема приемника приведена на рис. ХП. 18. ВЧ тракт представляет собой четырехкаскадный апериодический усилитель ВЧ. Входное сопротивление первого каскада в диапазоне частот до 1,6 МГц составляет, в зависимости от типа транзистора, 25-150 кОм. В целях стабилизации усиления по диапазону 2-й и 3-Й каскады УВЧ охвачены отрицательной обратной связью по напряжению, которое снимается с коллектора транзистора ТЗ и через резистор R8 и конденсатор С4 подается в эмиттер Т2. Благодаря применению отрицательной обратной связи частотная характеристика усилителя ВЧ праитическн равномерна в диапазоне частот от 150 кГц до 1,6 МГц. Все каскады усилителя ВЧ охвачены также отрицательной обратной связью по постоянному току, которая снимаетсн с резнстора R5 в цепи эмнттера ТЗ и через катушку t2 подается в цепь базы Т1, Эмнттерный повторитель на транзисторе Т4 обеспечивает эффективную работу диодного детектора, собранного по схеме удвоеиня иапряжеиия, н позволяет иаиболее
