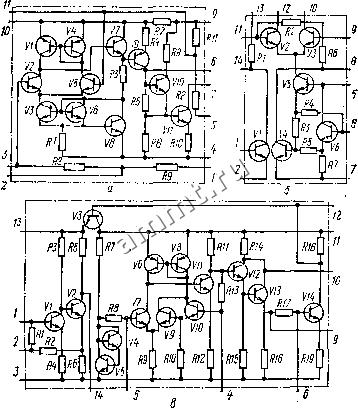

Читальный зал --> Дроссели высокой частоты К157УС1Б -50Ги.. 15 кГц при неравиомерности АХЧ не более 6 дБ и коэффициенте гармоник не более 0,3%. Максимальное выходное напряжение микросхемы К157УС1А не менее 1,8 В при чувствительности 15,..30мВ, микросхемы К157УС1Б не мснееЗВ при чувствительности 25...50 мВ. Напряжение питания микросхемы К157УС1А 8...12,4В, микросхемы К157УС1Б - 9... 15 В, потребляемая мощность не превышает 50 мВт.  Рнс. V.9. Схемы усилителей серый К157 а-К157УС[; б-К157УС2; в-К157УСЗ. Микросхема К157УС2 (рас. V.9, б) содержит усилитель высокой частоты с регулируемым коэффициентом усиления, гетеродин и смеситель. Усилитель высокой частоты (транзистор V!) представляет собой однокаскадный апериодический усилитель с отрицательной обратной связью по напряжению, регулируемой внешним резистором, который подключается к выводам / и 14. Гетеродин выполнен по автогенераторной схеме на транзисторах V4 и V6. Транзистор V4 служит для автоматической регулировки амплитуды колебаний гетеродина. Смеситель выполнен на транзисторах V2 и V3, Преобразованный сигнал снимается с выводов }0 и 12. напряжение внешней АРУ (см. гл.УИ) подается иа вывод 2. Коэффициент усиления напряжения микросхемы 150..,350 на частоте 0,15 МГц при коэффициенте шума не более 6 дБ. Уменьшение усиления на частоте 15 (К157УС2А) и 25 МГц (К157УС2Б) не превышает 6 дБ, напряжение гетеродина 300...45ОмВ. Напряжение питания микросхемы 3 6.6В потребляемая мощность не более 25 мВт. Микросхе.иа К157УСЗ (рис. V,9, в) предназначена для усилителя промежуточггой частоты с амплитудным детектором и системой АРУ. Усилитель промежуточной частоты состоит из регулируемого каскада (транзисторы Vl и V2), управляемого напряжением по выводу 13. и основного усилителя (транзисторы V... V ). Основной
Рис. V.10. Схема усилителя KiVC73l, усилитель выполнен по дифференциальной схеме (транзисторы V7 и УЭ) с динамической нагрузкой в цепи коллектора транзистора V7. Второй каскад основного усилителя выполнен на транзисторе VJJ по схеме с общим эмиттером. Усилитель охвачен 100%-ной обрат-нон связью по постоянному току. Глубина отрицательной обратной связи определяется делителем, образованным резистором?/§ и цепочкой, подключаемой к выводу 4. Амплитудный детектор выполнен по схеме эмиттерного детектора на транзисторе V13. Его отличительной особенностью является способность работать в широком диапазоне уровней входного сигнала. Усилитель напряжения системы АРУ - двухкаскадный усилитель постоянного тока. Транзистор V14 включен по схеме с общим эмиттером, а транзистор V3 - по схеме с общим коллектором. Нагрузкой транзистора V3 является регулируемый усилитель микросхемы. Чувствительность микросхемы на частоте 465 кГц (частота модулирующего сигнала 400 Гц, глубина модуляции 30%) не менее 12... 25 мВ прн коэффициенте гармоник не более 3% - Входное сопро-типленне микросхемы на частоте 4G5 кГц не менее 430 Ом. При изменении входного сигнала от 0,05 до 3 мВ выходной сигнал изменяется не более чем на 6 дБ. Микросхемы серий КПЗ предназначены для усилителей мьщ. ностн п должны 5Ксплуагиройат?;Ся с теплоотаодсм ;?лн прину.-и-тельным охлаждением. Микросхемы работают при напряжении пн-таиля ±12,6 В ±10% и обеспечивают усиление сигналов в диапазоне частот 3O0...2G00O Гц. Коэ-рфициеит усиления напряжения микросхем К1УС731 модц-фикацпй А, Ь не менее 200, модификации В не мер.ес 80, микросхем К1УС732 модификаций А, Б ие .менее 50, модификации В не менее £0. Входное сопротивление микросхем К1УС731 ие менее 10 кОм, микросхем К1УС732 не .v.eFree 1 кСм. Выходная мощнос1Ь на нагрузке 30 Ом состаБляет0,5...1 Вгпрн коэффициенте гармоник не более 0,5% fKiyC731A). :i% (К1УС731Б). 10% (К1УС731В, К1УС732). Микросхемы выполнены в круглом металлосгеклянном корпусе типа J с 12 выводами (рнс. V.I), Схемы усилителей показаны на рис. V.10, V.11. Микросхемы серии KI74 предназначены для усилителей низкой частоты бытовой стационарной радиоаппаратуры. Они выпол-  Рис. V.11. Схема усилителя К1УС73?,  Рис. V.12. Конструкция микросхем серии К1Г-1: в-КШУН5. К174УН7; 6- ЮУС744. неиы В прямоугольно.ч пластмассовом корпусе с теплоотводом (рис. V.12). Микросхема К174УН5 (рис. V.10) в диапазоне частот 30 Гц. 20 кГц на нагрузке 4 О.м имеет выходную мощность 2 Вт при коэф-
