Читальный зал --> Дроссели высокой частоты тура с транзистором и внутриемкостная с последующим каскадом (смесителем). Напряжение сигнала подаетгя в цепь базы смесителя, а напряжение гетеродина - в цепь эмиттера. Гетеродин собран чо схеме емкостной трехточки. Автоматическая подстройка частоты гетеродина осуществляется с помощью варикапа V4. Основные параметры катушек блока приведены в табл. VH.I2. ТайлицаУП12 Основные параметры кат)Шек блока УКВ приемника сУрал-авго

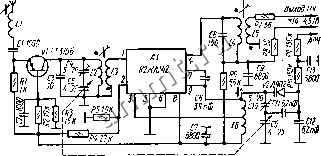

На рнс.VII.46 приведена схема блока УКВ магнитолы Вега-320 Антенна включена непосредственно во входной контур, полоса пропускания которого равна диапазону УКВ радиовещания, Усилитель сигнальной частоты собран на транзисторе, включенном с общей базой, смеситель и гетеродин - на ИС- Контуры УСЧ и гете-  Рис, Vn.46, Схема блока УКВ магнитолы Вега-320 с применением ИС и настройкой конденсаторами переменной емкостн, родина перестраиваются конденсаторами переменной емкости. Автоматическая подстройка частоты гетеродина осуществляется при помощи варикапа У2, управляемого напряжением от частотного детектора. Контур ПЧ L4CS настраивается на частоту 10,7 МГц. § 12, Автоматические регулировки в радиоприемниках Автоматическая регулировка усиления (АРУ) применяется для поддержания уровней сигнала на выходе приемника в сравнительно малых пределах при больших и быстрых изменениях уровня сигнала входе Это необходимо, чтобы избежать перегрузки каскадов гильными сигналами и появления нелинейных искажений. При ввелеиии АРУ расширяется динамический диапазон приемника. Поиннип АРУ состоит в автоматическом изменении коэффициентов усиления (или передачи) отдельных элементов приемника прн изменении уповня принимаемых сигналов илн напряжения питания. Качество оегулировки зависит от способа получения регулирующего* напряжения, которое, воздействуя ка соответствующие элементы тракта приемника, изменяет коэффициент усиления (передачи). Регулирующее напряжение должно зависеть не от мгновенного значения входного сигнала, а от среднего значения амплитуды (за время, значительно превышающее время изменения амплитуды под действием полезной информации). Эффективность АРУ принято оценивать двумя величинами: степенью изменения ЭДС в цепи антенны (напряжения на входе) и соответственно степенью изменения напряжения на выходе УПЧ. Система АРУ приемника должна обеспечивать высокую эффективность регулировки при достаточном быстродействии и быстром затухании переходных процессов. При этом не должно быть недопустимого увеличения нелинейности тракта усиления, нарушения его устойчивости во всем диапазоне уровней сигнала на входе приемника, ухудшения отношения сигнал/шум на выходе приемника, а также недопустимого изменения АЧХ н ФЧХ додетекторного тракта. В радновенштельных приемниках, как правило, применяется система АРУ обратного регулирования, в которой регулирующее напряжение вырабатывается выпрямителем выходного напряжения УПЧ и подается для регулировки усиления предшествующих выпрямителю каскадов. Функцию выпрямителя системы АРУ чаще всего выполняет демодулятор приемникаИногда используется специальный выпрямитель, на выходе которого включается фильтр, устраняющий изменения напряжения поддействием модуляции сиг-пала. В качестве регуляторов усиления используются усилительные каскады (активные регуляторы) и регулируемые делители напряжения (пассивные регуляторы) Регулируемыми обычно являеотся каскады УСЧ и УПЧ. Для уменьшения нелинейных искажений, обусловленных действием АРУ, регулируют усиление в каскадах, усиливающих сигналы малого уровня и имеющих селективную нагрузку. Усиление последнего каскада УПЧ, как правило, не регулируют, а коэффициент передачи преобразователя частоты регулируют редко, поскольку изменение режима этого каскада может нривести к возрастанию уровня нежелательных продуктов преобразования. В.простых приемниках с ФСС часто регулируют усиление апериодических каскадов УПЧ. Число регул*нруемых каскадов зависит от требуемой эффективности АРУ. Способы регулировки усиления каскадов. Коэффициент усиления, транзисторных каскадов регулируют изменением крутизны транзисто1)а или глубины ООС но переменному току. Для изменения крутизны транзистора в цепь база - эмиТтер [подают управляющее напряжение, снимаемое с нагрузки амплитудного детектора (см. рнс. Vn,29), Эффективность такой регулировки снижается, если необходима температурная стабилизация режима работы регулируемого трЗЕнистора. Этот недостаток можно устранить, если no-Дать управляющее напряжение непосредственно между базой и эмиттером (рис VTI 47). Для повышения эффективности АРУ используют УПТ в цепи регулирования (см рис. УП,28) Примене- 16 I-J84 481 Hite УПТ особенно целесообра ino, если регулируется несколько к.чск.-дов яй биполярных транзисторах, поскольку в этом случае треб\ется управление ббльшим током баз транзисторов. Регулируемые каскады на полевых транзисторах целесообразно применять в УСЧ. Они вносят меньшие искажения, чем каскады VfiZ. Vn.47. Схема системы АРУ с подачей управляющего иапря- жеыля яепосредственно между базой н эмиттером. на биполярных транзисторах, и практически не потребляют ток от выпрямителя системы АРУ. Если регулируемый каскад выполнен на двухзатворном транзисторе, сигнал подают на один затвор, управляющее напряжение АРУ - на другой.  Рис. V)1.48. Схема УПЧ с АРУ иаиекеинем глубины ООС. Если регулируемый усилитель выполнен на биполярных транзисторах, то каскад, следующий за ним, не должен быть регулируемым. В противном случае эффективность регулировки в первом каскаде снижается, поскольку одновременно с изменением крутизны транзистора будет изменяться входная проводимость следующего каскада. Регулировка усиления изменением глубины ООС позволяет достичь меньшего уровня нелинейных искажений в регулируемых каскадах. На рис. VII,48 приведена схема УПЧ, в котором регули-
