таняя ±6,ЗВ ± 10%, Микросхемы выполнены в металлостеклянном кор lyee типа 4. {рис. V.1). Электрические схемы показаны на рис.V.16.

§ 3. Гибридные интегральные микросхемы

Микросхемы серии К224 предназначены для радиовещательной и телевизионной аппаратуры. Серия состоит иэ микросхем, изготовленных по гибридно-пленочной технологии с использованием бескорпусных биполярных транзисторов КТ359. Микросхемы выполнены в прямоугольном металлополимерном корпусе типа / с 9 выводами (рис. V.I). Для радиовещательных приемников используются 1G типов микросхем этой серии.

Микросхема К2УС241 (рис. V.17, а) предназначена для усилителен высокой и промежуточной частот, а также для буферных каскадов генераторов, работающих в диапазоне 0,15..,.ПО МГц, Режим транзисторов задается детителем базового смешения на резисторах RL..R я (резисторами R5, R6, включенными в цепь эмиттера транзистора V2. В микросхеме предусмотрена возможность подачи базового тока см1щення от внешнего источника или системы АРУ. В этом случае вывод 2 не соединяется с делителем RL..R3, а на-гфяженне смещения подается через вывод 3 и резистор R4. Конденсатор С! обеспечивает включение транзистора VI по схеме с общей базой. Входнор! сигнал подается на базу транзистора V2 через вывод 1 и разделительный конденсатор С2. При необходимости в качестве входного можно использовать вывод 2. Нагрузка усилителя может быть апериодической нли резонансной и включается между выводами и 9. В диапазоне чястот 0,13..,30 МГц крутизна вольт-амперной характеристики микросхемы не менее 30 мАУВ. Входное сопротивление микросхемы на частоте 10 .ЧГц не менее 150Ом. Неравномерность АЧХ в диапазоне рабочих частот не более 12 дБ. Напряжение питания -5,4..-12 В, потребляемая нои;ность не более 50 мВт.

Микросхема К2УС242 (рис V.17, 6) представляет собой одно-каскадный усилитель для приемников сигналов с AM и ЧМ. Транзистор V! может быть включен по схеме с ОЭ, ОБ или ОК. Смещение на базу транзистора подается от внешнего стабилизированного источника через вывод 2 а резистор R1. Эта цепь может быть использована для подачи напряжения .РУ. При усилении по схеме с ОЭ сигнал поступает на базу транзистора через вывод / и конденсатор CI, Нагрузка может быть апериодической илн резонансной. При резонансной нагрузке первичную обмотку трансформатора целесообразно включить между выводами 4 а 8, а напряжение литания подать на вывод 9.

Микросхему можно использовать и в качестве смесителя. В этом случае сигнал подается на вывод 1 и далее на базу транзистора, а напряжение гетеродина через вывод 6 поступает на эмиттер. Для выделения промежуточной частоты можно использовать пьезокерамический фильтр, связанный с микросхемой через согласующий трансформатор (выводы 4 а S). Микросхема может работать в диапазоне частот 0,15.,.33 МГц, На частоте 10 МГц микросхема имеет входное сопротивление более 150 Ом. Крутизна ее передаточной характеристики (см. гл. VI) не менее 25 мА/В. Напряжение питания микросхемы 3,6...9 В, потребляемая мощность не более 15 мВт.




а 41-

1 L.

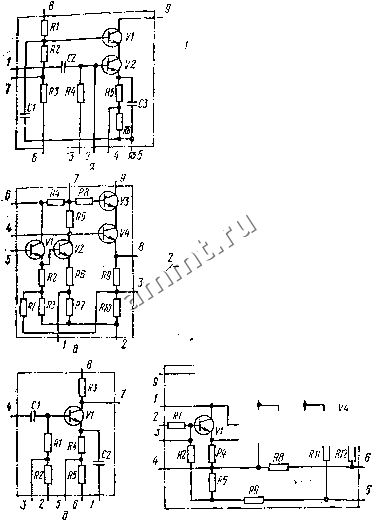

Рис. V.17, Схемы усдлителей серии К224;

-2iC2-)J; 5- КгУСгг; К.2УС244; е- ¥.2VC24b\ <)- К2УС243!

Микросхема К2УС243 (рис. V.17, д) по функциональному назначению и ряду параметров аналогична микросхеме К2УС242. Ее Можно Использовать иа частотах до НО МГц. При этом на верхних частотах кругизеа передаточной характеристики не ниже



10 мА/В. Напряжение питання микросхемы 3,6...9 В, потребляемая мощность не более 25 мВт.

Микросхема К2УС244 (рис. V.t7, в) предназначена для трансформаторного предварительного усилителя низкой частоты, работающего на чао-отах от 80 Гц до 20 кГц. Для нормального фукк-ционнровання микросхемы необходимо с помощью внешних элементов подать смещение на базу транзистора V/. Первичная обмотка трансформатора подключается к выводу 9. Во всем диапазоне частот микросхема усиливает напряжение более чем в 100 раз при ко-эффициенге гармоник менее 5%. Напряжение питания микросхемы 5,4,..9 В, потребляемая мощность не более 80 мВт.

Микросхема К2УС245 (рис. V.17, г) предназначена для создания бестрансформаторного усилителя низкой частоты. Напряжение смещения иа базу транзистора VI подается с помощью внешних элементов. Обратная связь с выходного каскада на базу транзистора V2 подается через вывод 3. Входное сопротивление микросхемы более 15 кОм. Коэффициент усиления р диапазоне частот 80 Гц... 20 кГц больше 140 при коэффициенте гармоник менее 3%, Напряжение питання микросхемы 5,4... 12 В, потребляемая мощность не более 80 мВт.

Микросхема К2УС2415 (рис. V.17, е) представляет собой усилитель низкой частоты для аппаратуры низовой радиосвязи. На частоте 1 кГц ее коэффициент усиления более 12, входное сопротивление превышает 50 кОм, а коэффициент гармоник меньше 3%. Напряжение питания микросхемы 9В ± 20%, потребляемая мощность не более 220 мВт.

Микросхема К.2УП241 (рис. V.18, а) благодаря наличию дифференциальной пары иа транзисторах ii к V2 является универсальным устройством и применяется в усилителях высокой и промежуточной частот, смесителях, гетеродинах и других каскадах радиовещательных приемников. Микросхема используется в диапазоне частот 0,15... 110 МГц. Крутизна проходной характеристики в Диапазоне 0,15.,.30 МГц не ниже 10 мА/В, а в диапазоне 30... 110 МГц не ниже 5мА/В. Напряжение питания микросхемы 5,4...9 В, потребляемая мощность не более 20 мВт.

Микросхема К2ЖА241 (рис, V.18, 6) предназначена для создания смесителя и гетеродина УКВ тракта сигналов с ЧМ, Смеситель выполняется на транзисторе VI. Резисторы R1...R3 определяют режим этого транзистора по постоянному току, Входной сигнал подается на вывод 2 через разделительный конденсатор, а напряжение гетеродина - на вывод 3 или 4. Для выделения промежуточной частоты используется колебательный контур, включенный между выводоуМ / к источником питания. Гетеродин выполняется на транзисторе V2 по схеме с емкостной связью. Контур гетеродина вклю-чаетей а коллекторную цепь транзистора V2 (вывод 9). Диапазон рабочих частот гетеродина 65...120 МГц, а смесителя 10,..110 МГц, Крутизна преобразования смесителя на частоте 10 МГц более 7 мЛВ, входное сопротивление превышает 150 Ом, коэффициент преобразования не менее 2. Напряжение питания микросхемы 4 В i 2,5%. потребляемая мощность не более 30 мВт.

Микросхема К2ЖЛ242 (рис, V.18, в) предназначена для смесителе и гетеродина в трактах сигналов с ЛМ. Смеситель выполняется на транзисторе К/. Напряжение сигнала подается на базу транзистора (вывод /) совместно с напряжением гетеродина. Напряжение промежуточной частоты снимается с контура, подключенного к выводу 4. Гетеродин выполняется на транзисторе V2. Сме-
