тнвность уменьшается тем больше, чем больший ббъем металла вводится и чем больше его проводимость. Добротность уменьшается еще в большей степени, чем индуктивность. Например, введение в катушку медного сердечника, уменьшающего индуктивность на 15%, вызывает снижение добротности на 45%. При введении алюминиевого сердечника, yмeньuaюиleгo индуктивность на 15%, добротность уменьшается в 3,..4 раза. Поэтому алюминиевые сердечники используются в катушках широкопопосных контуров для специальных приемников.

При расчете кату[иек с сердечниками из немагнитных металлов определяют расчетное значение индуктивности катушки без сердечника:

где - требуемое значение не[Дуктивности; ALIL-относительное изменение индуктивности катушки .при введении сердечника (рис. 1П.7). На рис. II!.7 показано среднее положение сердечника, при котором л: = 0.

AL/L

-qo8

-0.16


4 х.т

Рис, III.7. Зависимость относительного изменения индуктэвности от размеров кагушки н положения немагнитного металлического сердечника.

Катушки с ферромагнитными сердечниками содержат меньшее число рнтков при заданной индуктивности и отличаются более высокой добротностью и меньшими размерами. Применение ферромагнитных сердечников позволяет уменьшить размеры экранов и упростить подго[1Ку индуктивности. Указанные преимущества полностью реализуются в диапазонах ДВ, СВ и КВ при соответствующем выборе вида сердечника и его материала и малых напряжениях на катушке, например в радиоприемниках. При использовании ферромагнитных сердечников снижается стабильность параметров катушек, кроме того, индуктивность и добротность катушек зависят от амплитуды переменного напряжения-на катушке и значения постоянного тока, протекающего через обмотку,

Ферромагнитные сердечники для катушек изготовляются нз магяятодиэлектриков и ферритов {см. гл. I). При заданных габа-



ритных размерах катушки следует применять материал сердечника, обладающий наименьшим значением отношения тангенса угла потерь к начальной магнитной проницаемости в диапазоне рабочих частот. Сердечники из ферритов обеспечивают большую добротность катушек, чем сердечники из магнитодиэлектриков. Для стабильных высокочастотных катушек индуктивности рекомендуется применять сердечники нз карбонильного железа,

Основные параметры ферромагнитных сердечников. Эффективная магнитная проницаемость р.. - отношение индуктивности катушки с сердечником к индуктивности этой катушки без сердечника. Чем больше магнитная проницаемость материала сердечника (измеряется на сердечниках кольцевой формы) ниже частота переменного напряжения на катушке и меньше расстояние между сердечником и обмоткой катушки, тем выше эффективная магнитная проницаемость сердечника.

Добротное т-ь характеризует потери, вносимые сердечником в катушку, и равна отношению реактивного сопротивления катушки к вносимому сопротивлению потерь. Измеряется на стандартной катушке. О-носнтельнаядобротность сердечника QQ,j.g- отношение добротности катушки с сердечником к добротности этой же катушки без .сердечника - характеризует потеря, вносимые сердечником в катушку, и может служить мерой определения диапазона рабочих частот. Верхней границей диапазона рабочих часгот является частота, при которой относительная добротность уменьшается до единицы. За пределами диапазона рабочих! частот применение сердечника целесообразно только для регулировки индуктивности,

Стабильность параметров сердечника характеризуется изменением эффективной магнитной проницаемости и потерь при изменении температуры окружающей среды, влажности воздуха, а также со временем. При изменении температуры изменяется главным образом магнитная проницаемость. Это изменение характеризуется температурным коэффициентом магнитной проннцаемостн TKf, равным относительному изменению р- при изменении температуры на 1° С. Изменение р. с течением времени вызывается старением чатернала и проявляется особенно резко в начальный период после изготовления сердечника.

Катушки с цилиндрическими сердечниками. Промышленностью выпускаются цилиндрические сердечники (рис. И1.8) из карбонильного железа и ферритов. Резьбовые сердечники используются в цилиндрических одно- и многослойных катушках, когда требуется подгонка индуктивности в процессе регулировки аппаратуры, и в качестве элемента подстройки (подстроечника) броневых сердечников. Для этих же целей используются гладкие (стержневые) и трубчатые сердечники с напрессованной резьбовой втулкой из пластмассы. Стержневые сердечники применяются также в дросселях высокой частоты, а трубчатые - в ферровариометрах.

Основные параметры цилиндрических сердечников и их номинальные размеры приведены втабл. 1П.1 и П1.2.

Для тонких катушек, намотанных непосредственно на сердечник, длина которого превышает длину катушки, эффективную магнитную проницаемость сердечника определяют по приближенной эмпирической формуле

lc = Ml + 0.84(£),/д> (Н -1)].



где - начальная магнитная проницаемость материала сердечника (см, гл. I, §7); - диаметр цилиндрического сердечника; 0-длина сердечника. Если катушка намотала на каркас, то


а д О г

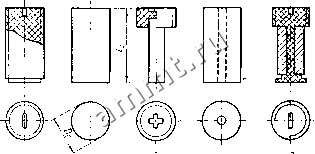

Рис. П1.8. Цилиндрические ферромагнитные сердечники; а - резьбовой , б - стержневой; в - стержневой с резьбовой втулкой; г-трубчатый; (3 - трубчатый с резьбовой вгуллой.

эффективная магнитная проницаемость сердечника снижается. В этом случае

Таблица 111.1. -Основные параметры цилнндрнческич сердечников 113 карбонильного железа

Типразмер*

Материал

Эффективная магнитная проницаемость *, не менее

Относительная

добротное! ь *, не менее

Частота ;

измерения, Л1Гц

ТК(1 9 интервале температур от -60 до

+85° С

С9,ЗХ10 С9,ЗХ19 C9,3X1S С9.3Х19 С9,ЗХ19 С9,3х19

Р-10

Р-20 Р-ЮО Р-ЮОФ Пс

2 95

1.55

1,85

6 5 5 50 50 5

0,0025. .0,018 0.0025...0,018 0,002...0.015 0,005...0,01 0,003 ..0,015 0,0025 ..0.011

19,3X3,2X10 19,3X3.2X19

Р-10 Р-3 0

1,9 2.0

1.2 1,35

0.015 0.015

РМ2Х7 JPM2X8

Р-3 00 Р-100

60 60

0,01 0,01

РМЗхб

рмзхз

Р-100 Р-100

50 50

0.01 0,01

рМ4х11,е

р-100

0.01

* в обозначении типоразмера первая буква соответствует типу сердечника (С - стержневой, Т-трубчатый, Р - резьбовой). В обозначении тигюразмера резьбового сердечника буква М указывает на то, что резьба метрическая; первое число - диаметр, мм, второе-длина сердечника, мм. В обозначении типоразмера трубчатых сердечииков числа соответствуют наружному, внутреннему диаметрам и длине {в миллиметрах).

*♦ При измерении с однослойной катушкой, намотанной на каркас на полнсти-(юла диаметром 11 мм н содержащей 18 витков провода ПЭВ-1 0,41 ДЯя частот измерения 5 и 6 МГц и 2 витка- для частоты 50 МГц.
