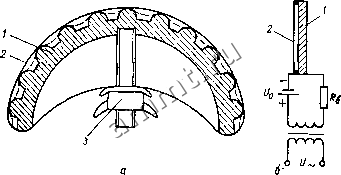

Читальный зал --> Дроссели высокой частоты ва керн надевают насадку в виде медного колпачка с разречом. На низких частотах чувствительность громкоговорителя повышают, применяя специальные акустические оформления,- подробно описанные в § I, гл. IX. Направленность одиночных диффузорных громкоговорителей неявно выражена нз-аа малости поверхности излучения; она проявляется в диапазоне высоких частот. Наибольшая подводимая к головке электрическая мощность ограничена значением, при котором коэффициент гармоник не превышает нормы, установленной ГОСТом или техническими условиями (обычно не более 5...10% на частотах 100...200 Гц). Этот параметр называют номинальной мощностью, выражают ее в ваттах, указывают в паспорте или другом документе иа голсвку. В настоящее время громкоговорители выпускаются мощностью 0,025... 50 Вт. КПД головки громкоговорителя (отношение излучаемой акустической мощности к подводимой электрической) снижается при уменьшении ее размеров, так как одновременно уменьшаются площадь поверхности диффузора, объем провода катушки и индукция в зазоре. Поэтому у малогабаритных громкоговорителей значение КПД очень мало: в основном составляет 0,2...0,5%, не превышая даже у самых мощных 1...2%, Чтобы скомпенсировать уменьшение звуковой отдачи, сопутствующее снижению КПД, к громкоговорителям малогабаритных акустических систем приходится подводить существенно большую мощность. Среднее стандартное звуковое давление, создаваемое современными динамическими головками, составляет 0,1...0,3 Па. -Нелинейные искажения в диффузорных громкоговорителях в основном создаются из-за нелинейности механической системы в центрирующей шайбе и подвесе диффузора и из-за неравномерного распределения индукции в зазоре. Коэффициент нелинейных искажений на частотах около 100 Гц доходит До 10% и более. Для его уменьшения применяют центрирующие шайбы, имеющие сложную конфигурацию и выполненные из специальных материалов, гофрированные подвесы, а также полюсные наконечники такой формы, при которой создается более равномерное поле в зазоре. Для маломощных громкоговорителей высоту звуковой катушки делают больше высоты зазора, вследствие чего число Пересекаемых силовых линий не зависит от амплитуды колебаний. В электродинамических громкоговорителям возможно появление субгармонических искажений, в результате которых создаются составляющие с частотами, равными половине частоты колебаний диффузора. Эти субгармоники появляются в тех случаях, когда образующая диффузора прямолинейна, т. е. когда диффузор имеет Коническую форму. Чтобы уменьшить возможность возникновения субгармоник, образующей диффузора придают криволинейную форму {например, экспоненциальную). Внутреннее сопротивление громкоговорителей обычно составляет несколько ом. Для согласования его с сопротивлением приемника, трансляционной линии ит. п. применяют транформаторы. При этом входное сопротивление громкоговорителей с трансформаторов! определяется номинальным напряжением источника мощности и номинальной мощностью Громкоговорителя Z - /номноч- Рупорные излучатели. Основным недостатком громкоговорителей непосредственного нзлученид является их чрезвычайно низкий КПД, Причина этого заключается в несогласованности сопротивлений механической системы и окружающей среды* Для повышемч сопротивления излучения нужно увеличивать размеры излучателя во это повлечет рост механического сопротивления Maccbt излучателц и не даст выигрыша в К.ПД. Поскольку диффузор выполняет двй функции; преобразования механических колебаний в акустически* и излучения этих колебаний в окружающую среду, разрешить такое противоречие можно только разделением этих функций, которой осуществляется в рупорных громкоговорителях, Рупор служит также для согласования сопротивлений механической снстемь й окружающей среды. Рупором называюттрубу с переменным сеч* нием. Входное отверстие излучающего рупора (горло) меньше, чщЩ ыходное (устье). Выходное отверстие является излучателем, а   Рис. 11.21, Виды рупоров! я - сдаоеиный; 6- секциониров.апиыЙ. входное - нагрузкой для механической системы. Таким образом, Излучатель может быть сделан сколь угодно большим, а механиче-екая система - небольшой и потому легкой. Рупоры применяют с различным законом изменения поперец-иого сечения. Наиболее распространены рупоры экспоненциальные; реже применяются конические, так как они имеют значительно менее равномерную амплитудно-частотную характеристику. Для острой Иаправленности и более низкой границы передаваемого диапазона частот следует увеличивать выходное отверстие рупора и выбирать рупор большей длины. Для увеличения длины.рупор часто свертывают или складывают (рис, 11,2]). С аналогичным явлением мы сталкиваемся в духовых музыкальных инструментах: чем ниже регистр инструмента, тем длиннее его рупор. Для концентрации или рассеяния звуковых волн применяются акустические линзы, основанные на преломлении звуковы лучей при переходе из одной среды в другую с разными скоростями распространения (например, скорость распространения звуковых воли в пористых материалах или в решетках и жалюзи пластин отличается от скорости распространения в открытом пространстве), К недостаткам рупора можно отнести нелинейные искажения, об-условленные большой величиной и резким изменением амплитуды звукового давления в пределах одной длины волны в гсрле рупора, а также частотные искажения в рупорах конической формы. Рупорные электродинамические громкоговорители имеют два конструктивных варианта: узко- и пжрокогорлые. Площадь входного отверстия рупора в узкогорлых громкоговорителях в несколько раз меньше площади поршневой диафрагмы, в широкогорлых - эти площади или одинаковы, или близки друг к другу. Электростатические громкоговорители делятся на конденсаторные, электретные и пьезогромкоговорители*  РиС. 11.2:. Конденсаторный громкоговоритель; О- конструкция {1 - массивный электрод: 2- гибкий э.чектрод с изоляцией; 3- натягивающий вннт);. 6- схема включения. На рис. п.22, а приведена схематическая конструкция конденсаторного Громкоговорителя. На ребристом полуцилиндре с помощью винта натянута тонкая металлическая фольга, с внутренней стороны облицованная диэлектриком, или полимерная пленка, снаружи покрытая металлом. Поверхности полуцилиндра и фольга служат электродами конденсатора. Между электродами приложено поляризующее напряжение Uq. На эти электроды подается еще переменное напряжение (/; сила притяжения электродов F = = (0+ UySlbnd, где S - площадь электродов; d - расстояние между ними. При t/ < [/ можно пренебречь квадратичной составляющей, тогда переменная сила F = CUgU/d, так как С = 5/4nrf. Следовательно, сила, действующая на гибкий электрод, определяется отношением поляризующего напряжения к межэлектродному расстоянию U/d, емкостью конденсатора С и переменным напряжением. Коэффициент электромеханической связи громкоговорителя обратно пропорционален частоте, а электрическая яа- рактеристика UU = о)С прямо пропорциональна ей, т, е. они компенсируют друг друга, что выравнивает чувствительность на высоких частотах.
