лого сигнала на базе транзнсго]13 V4, которьн ! открывается, и со пригивление его участка коллектор - эмиттер уменьшается, что вызывает увеличение отрицательного напряже;{ия на базе транзис Tlpa V3. Это приводит к соответствующему 1гзменению сопротивле* ния участка коллектор - эмиттер транзистора V3, а поскольку оно входит в состав активного полосового /С-фильтра, его частотная характеристика также изменяется. Фильтр собран на транзисторах VI и V2. Конденсатор С7 препятствует прохождению ВЧ сигнала в активный /?С-фильтр.

Активный фильтр особенностей не имеет. Транзисторы VI R V2 выбраны с малым уровнем шума и большим статическим коэффициентом передачи тока, а напряжение на коллекторе транзистора

Vf,V2.V6, VirrSOeS: V3.1-5/7415, К НГЗГ28

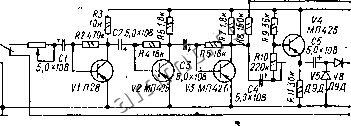

£2 Э(рд)еитаг Рйс. .4 59 Сяема беспедальиой вэу приставки .

VI выбрано небольшим. Переменным резистором Р.9 подстраивают €бау-приставку непосредственно перед игрой. Эта подстройка не-обход1;ма для компенсации емкости между полом и пластиной, а также различий в толщине подошвы обуви исполнителя.

Особенностью описываемой беспедальной вау-приставки является то, что она в отличие от педальчых поднимает высшие звуковые частоты при верхнем положении ноги исполнителя над плас- тиной на расстоянии от нее З..А см, а низшие - когда стопа лежит на пластине {большинетво педальных приставок работает наоборот). Плоскую же характеристику оба устройства обеспечивают, если нот:у убрать с педали (пластины). Указанная особенность бес-педальной пр.иставки, однако, не затрудняет исполнения: после первой же репетшсии исполнитель, как правило, легко овладевает техникой работы с ней.

Преобразователь спектра собран на транзисторах Уб и V7. Конденсатор С14в цепи обратной связи служит для снижения чувст: внтельности устройства к высокочастотным наиодьам Выходной сигнал преобразователя спектра снимается с делителя R}4Ri5Cl6Rj7 в цепи коллектора транзистора V7. Применимте выходного дели-



Выход

CH 470

теля напряження с подобранными соотнетстпуюним обряюм номиналами элементов уменьшает склонносгь приставки к самовогбуж-деншо в результате акустической связи между громкоговоритетями оконечного усилителя и звукоснимагелями ЭМУ,

Переключателями Si и S2 выбирают тот или иной режим работы приставки. При выключении питания (S2) приставки ее вХод непосредственно соединяется с выходом. В [[иж[[ем (по схеме) положении контактов переключателя S1 работает только вау-усгрой-CTSOS, а в верхнем приставка может обеспечить либо одновременную работу обоих устройств, либо йфаз-устронства отдельно (в последнем случае-ногу с пластины снимают). Питание приставки -от встроенной батареи типа Крона .

Дистошн-приставка [2?]. Сущность роты дистошн-приставкия состоит в двустороннем ограничении входного сигнала (со зв косн нмате-аен) и поддержании его на постоян-HiJM уровне в течение достаточно большого времени. Такие устройства содержат обычно усилитель-ограничитель с большим коэффициентом усиления, поэтому оказываются весьма чувствительнымп к различного рода помехам (например, вследствие акустической связи между громкоговорителями и элементами Э.МУ, в результате собственных шумов транзисторов и (joHa питающей i, ети). Схема дистошн-приставкиэ без таких недостатков показана иа рис, X.GO. Входной сигнал усиливается и ограничивается с обеих сторон кас-кaдaш на транзисторах Vi,..V3. С коллектора транзистора V3 сигнал через эмиттерный повторитель на транзисторе \Ч поступает на детектор V5VC6 Мапряжение помехН как правило, невелико по сравп1?нию с полезным сигналом, поэтому в отсутствие последнего транзистор У7 открыт током, протекающим через резистор RI2, и выходная цепь устройства оказывается зашунтировзнной конденсатором С7, т. е. сигнал помехи на выходе [ipa ктически отсутствует

При появлении полезного сигнала напряжение с детектора V5V6C6 закрывает 1ранзисТор V7 и преобразованный сигнал с коллектора транзистора V3 через резистор R8 поступает иа выхбднбй делитель напряжения R13C8Rl6R14Ri5. Регулятором тембра RW Можно в некоторых пределах изменить окраску звучания. При Постепенном уменьшесгии амплитуды входного сигнала если ои поступает от элктрогнтары) в некоторый момент усилитель-ограничитель выйдет нз режима о;рониченип. При этом напряжение на выходе детектора уменьшится и открывшийся транзистор V7 снова за шунтирует выход устройства.

При настройке устройства подстроечным резистором R10 устанавливают максимально возможную длительность звучания г1ри отсутствии в паузе шумов и самовозбуждения. Подстроечны\* резистором R15 определяют необходимый уровень выходного сигнала.



Входная чувствительность устройства (уровень срабатывания) не хуже 150 мкВ. Длительность звучания можно регулировать переменным резистором R1 в пределах примерно I...7 с.

Приставка для соло-гитары [38] Приставка, схма которой изображена на рис, Х-61, представляет собой сочетание двух уст-

Xf п ДлигЛе/И/Ность


> Вход

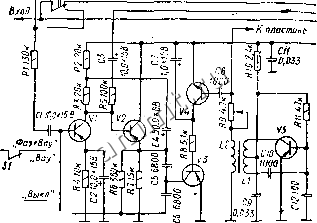

Рис. Х.60. Сяема *дистошк-приставки

ройств: дистошназ и бустера . Она позволяет плавно переходить от одного эффекта к другому, накладывать их друг на друга, прн том образуется много ори1 ннальных тембров. Транзистор VI ра-

52 f

1 II

СЗ 680 II

и820 II

С5 г200 II

C6 0,Of

С7\022 II

С8 0,032 II

С9 0,057 II

СЮ 0,47 11+

си f,0


Рио, X.6I. Схема приставки ;(ля соло-гитары.

ботает В режиме усиления сигнала, Транзисторы V2 и V3 при напряжении сигнала до 10.,.15мВ работают как обычный предусили-тель. При большем напряжении происходит ограничение сигнала и его амплитуда на выходе становится почти посгоянной.

После одиночного щипка струны с номощ.ю приставки можно Получать звучание длительностью до 4... 10 с. В верхних (по схеме)
