Коэффициенты включения ФСС со стороны входа и вывода определяются соответственнд по формулам

где ggbi-выходная проводимость смесителя; - входная прово-димость последующего каскада. Если g < gcc параллел1,но входу ФСС несбходпмо включить шунтирующий резистор с сопротивлением =/(ФСС - ёвых)

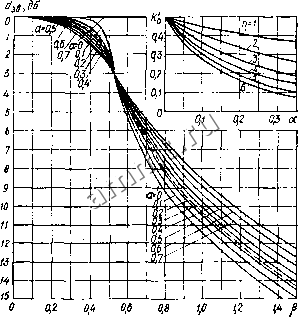

Рас, V1I.34. графики для расчета ФСС.

Если смеситель выполнен на полевом транзисторе, то параллельно входу ФСС следует включить резистор с сопротивлением ФСС ФСС включить непосредственно в цепь стока транзистора.

Настройка ФСС может выполняться как непосредственно в приемнике, так и отдельно. Лучше настраивать ФСС в приемнике. Сигнал от Генератора подают на вход каскада, нагрузкой которого является ФСС. Частота подаваемого сигнала должна быть определена по формуле

где fi и fa - минимальная и максимальная частоты полосы пропускания ФСС. Параллельно первому контуру через конденсатор с емкостью, не превышающей 2 ,3% емкости контура, подключают электронный вольтметр паременного тока. Шунтирующие резис-



торы на входе н выходе ФСС, если они имеются, на время настройки необходимо отключить.

Контуры ФСС настраиваются последовательно, начиная с первого, Каждый нечетный контур настраивается по максимуму показаний вольтметра, а четный - но минимуму. При этом контур, включенный за настраиваемым, должен быть закорочен. Систему АРУ желательно отключить. После настройки контуров следует проверить АЧХ ФСС, подключив вольтметр к выходу последующего каскада УПЧ. При этом согласующие резисторы должиы быть подключены.

Таблица VI!.8. Основные параметры пьезокерамнческня фильтров

Средняя частота полосы пропускания, кГц

Полоса пропускания на уровне 6 дЬ, кГц

Селективность прн расстройке на ±9 кГц, дБ, не менее

Затухание в полосе пропускания, дБ, не более

Согласующ coup о THE л ение кОм, со Стороны

входа

ВЫХОД)

ФтГ1-1М

ФШП-2 **ФПШ-022 W ФП1 П-023 ФП1П-024 ФП1П-025 ][ФШП-026 ~ФГ1Ш-027

<1П1П-011 фП! n-04S *ФП1П-043 ФП1П-049а ФП1П-049б

Примеч

465±2

46D±2

10700±100

ПН я? f. Не

7,0..,9.5

8,5...12,5

10,5...U,5

8,0. ..11,5

8,0...П.5

S.0...1I,5

7,0...10.5

8,0...11,5

4,6...7,0

4,6...7.0

4,6,..7,0

160.,.200

Нет сведе-

0,33

0.33

200...280

- нии

а ,у

. ераЕномерность затухания в полосе пропускания фильтров ФП1П-049а и фаШ-0496- не более 3. остальных - не более,2 дБ. 2. Полоса (ipjnyijiaHHH на уровне 26 дБ фильтра ФП1П-049а- не более 505, ФП1П-0496 -не более~85 кГц. , - ,

С2 ?

Пьезокерамические ФСС отличаются небольшими габаритнымй размерами, малой массой, стабильностью АЧХ и позволяют упростить конструкцию и наладку приемника. Они применяются в ряде ра1иовещательных приемников ( Меридиан , Геолог , Спорт и др,). Основные параметры пьезокерамических ФСС приведены в табл. VII,8. Для нормальной работы пьезокералшческого ФСС необходимо согласование его с выходом каскада, нагрузкой которого ои является, и вхоцом последующего. Если входное сопротивление последующего каскада больше, чем необходимо для согласопапня, то параллельно выходу ФСС включают резистор с соответствующим сопротивлением. Согласование на входе ФСС обычно достигается с помощью одиночного колебательного контура (см. рис. VII.29), чем улучшается подавление помехи с частотой гетеродина на входе ФСС. В приемниках, работающих только в диапазонах СВ и КВ, вход ФСС можно подключать непосредственно к резистору в uenji



Табл и u я \ П.9. Основные параметры электромеханических фильтров

Параметр

Нижняя частота среза

АЧХ, кГц Верхняя частота среза АЧХ, кГц Полоса пропускания, кГц,

на уровне 6 дБ Коэффициент прямоуголь--

ностн ЛЧХ на уровне

60 дБ не более Коэффициент передачи не

менее

Согласующее сопротквление, кОм, со стороны входа, .

выхода

500,35±0,05

5QQ25±0,05Ji

2,33±0,15

499,75±0,С5 3,3±0,15

W±A15

---------- ..1,7

0.(0, OS)

75 (JO) 75(2,7)

.Примечание. В скобках указаны значения, соответсгвующне неполному включению.


коллектора (стока) смесителя. Сопротивленггеэтогорезистора должесо быть равно согласующему сопротивлению для данного ФСС.

Электромеханические фильтры (ЭМФ), выпускаемые промыщ-ленностью, отличаются хорошей прямоуголькостью АЧХ, стабильностью параметров и предназна-

, - q[ I о . чены в основном для приемников

о о А ?--О Па сигналов с однополосной модуля-ffMiD П Ra ццй {SSB). Основные параметры некоторых ЭМФ приведены в табл. VII.9. Коэффициент прямо-угольности АЧХ представляет собой отношение полосы частот на Уровне 60 дБ к полосе пропускания на уровне 6 дБ, Схема включения ЭМФ приведена на рнс. VII.35. Емкости конденсаторов, включенных на входе и выходе фильтра, маркируются на корпусах фильтров нли указываются в паспорте. Если выходное сопротивление источника сигнала меньше, чем требуемое согласующее сопротивление со стороны входа, то последовательно включают резистор. Если же выходное сопротивление источника сигнала превышает сопротивление, необходимое для согласования, резистор включают параллельно входу фильтра. Сопротивление нагрузки должно быть равно согласующему сопротивлению.

Рис VII.35. Схема включения ЭМФ.

§ 10. Демодуля1торы

Демодуляция сигналов с АИ осуществляется с помощью амплитудных детекторов, к которым предъявляются требования максимального коэффициента передачи, минимального уровня вносимых иска-
