ляэами Для стабилизации режима способом термокомпенсацни меж-nv базами включается элемент с отрицательным температурным ко-йфициентом сопротивления (термистор или полупроводниковый лиод при прямом включении). При непосредственной связи с пре-дытущим каскадом (рис. VI.15, 5) для стабилизации режима вводят глубокую отрицательную обратную связь (ООС) по постоянному току. В схеме, приведенной на рис. VI.15, б. ОС С по постоянному ТОКУ подается через резистор R5. Конденсатор С4 устраняет ООС по переменному току. 1

При питании усилителя от однополярного источника нагрузку (громкоговоритель) обычно подключают через разделительный ков-

пг22о

R522 МП39

R6 22

±


Рис. VI.15. Схемы двухтактных эмнттериых повторителей при разной связи с предыдущим каскадом: а - емкостная; б - непосредетвениая.

депсатор (рнс. VI-I5, а). В этом случае уменьшаются полезная мощность в нагрузке и КПД каскада на низших частотах вследствие падения напряжения на конденсаторе. Кроме того, увеличивается выходное сопротивление каскада на итших частотах и, следовательно, ухудшается демпфирование громкоговорителя, увеличивается длительность нестационарных процессов в его подвижной системе, что проявляется в виде неприятного бубненияэ на низших звуковых частотах. Чтобы устранить эти иежелатель[[ые явления, необходимо выбирать е.мкость разделительного конденсатора из условия С>-> \,b!FRi, где - низшая воспроизводимая частота сигнала; R - сопротивление громкоговорителя. При этом могут потребоваться конденсаторы с емкостью тысячи мнкрофарап, и номинальным напряжением, равным напряжению источника питания, которое в усилителях большой мощности может быть значительным! Громкоговоритель можно включать между выходом усилителя и искусственной средней точкой, образованной при помощи двух конденсаторов с равными номинальными емкостями (рис. V1.16, а). В этом случае номинальное напряжение кондесссаторов .может быть едва раза меньше, чем в схеме, данной ica рис. VI.15, а, а номинальная емкость каждого должна быть в два раза больше. В усилителе € питанием от сети переменного тока при включении нагрузки по



схеме, приведенной на рис. VI.16, а. к источнику питания должны предъявляться требования в отношении уровня пульсаций напряжения. В усилителе с питанием от двух источников с разной полярностью громкоговоритель можно включать непосредственно на выход усилителя (без конденсаторов), как показано иа рис. VI.16, б. В такой схе.ме снижаются требования к идентичности транзисторов, а прн питании от сети переменного тока - и требования в отношении уровня пульсаций напряжения.

В усилителях с непосредственным включением нагрузки возможно повреждение головок громкоговорителей при появлении на выходе постоянного напряжения (например, при пробое одного из транзисторов выходного каскада). Этот недостаток устраняется с по.монгью защитного устройства, отключающего громкоговоритель при появлении на выходе постояниого напряжения [2].

mho a -

0--

20.Q<


Piic.~VI.16. Схема Оестрансформаторпога выходного каскада на го-танпых траиаксторах, работающих в режиме класса В (а) н вариант ешдключсния источников питания (б),

Бестрансформаториые выходные каскады с одиночными транзисторами, включенными с ОК (см рис. VI.15), не усиливают напряжение сигнала. Поэтому чаще применяются каскады, в которых транзисторы включены с ОЭ (см. рис. VI. 16 и VI, 17). Для повышения чувствительности бестрансформаторных выходных каскадов и снижения мощности сигнала, потребляемой от предварительного усилителя, используют составные транзисторы (см. рис. VI.16).

Для повышения экономичности усилителя и уменьшения рабочей температуры транзисторов выходного каскада необходимо повышать КПД этого каскада, который тем больше, чем больше отношение амплитуды сигнала иа выходе к половине напряжения питания и чем меньше ток покоя транзисторов выходного каскада. Для повышения амплитуды напряжения сигнала на выходе следует применять транзисторы с как можно меньшим сопротивлением насыщения. Ток покоя транзисторов можно резко снизить, выбрав режим класса В (нулевое смещение база - эмиттер) (см, рис. VM6), Однако такой режим работы характеризуется большими нелинейными иска-же!шямн (типа ступенька ) и приемлем лишь в усилителях низкого качества. Для усилителей высокого качества применяют режим класса АВ, при котором ток покоя уменьшают до определенного предела, выбирая соответствующее напряжение смещения. Для повышения КПД выходного каскада необходимо, чтобы ток покоя как можно меньше изменялся при изменения напряжения питания и температуры окружающей среды, а также принагреве транзисторов. На рнс. VI.17 приведена схема оконечного усилителя, для



которого использованы приведенные выше рекомендации по повышению КПД. В устнтеле применен си.чметрнчный выходной каска а, усиливающ1н ) напряжение. Нагрузкой предыдущего каскада, собранного иа транзисторе V4, служит источник тока на транзисторе V6, стабилизирующий ток покоя транзисторов V9, V/tf выходного каскада. Подбирая сопротивление резистора RW, устанавливают ток покоя п пределах 2,5...3 мА. Для жесткой стабилизации постоянной составляющей выходного напряжения (в точке соединения коллекторов транзисторов V9 н V10) введена глубокая ООС

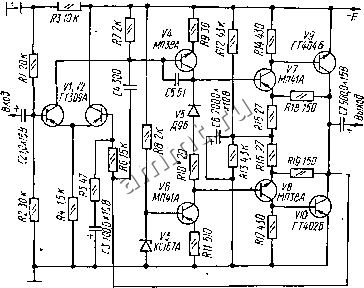

Рис. VI.17. Схема оконечного усилители с симметричным выходным каскадом па транзнсгора. с общим эмиттером,

по постоякному току. Чтобы достичь минимальных искажений сигнала, необходимо подбирать транзисторы V9, V10 с близкими характеристиками. Для повышения температурной стабильности то 4а- покоя транзисторов выходного каскада следует установить диод V5 на теплоотводе одного из них. Параметры усилителя: диапазон рабочих частот 60...20000 Гц, чувствительность 7 мВ, номинальная выЛодная мощность прн нагрузке 8 Ом и коэффициенте гармоник до 1% 0,8 Вт прн напряже1[ии питания 98 и 1,8 Вт при напряжении питания 12 В, входное сопротивление 15 кОм. Усилитель сохраняет работоспособность при снижении напряжения питания до 3 В,

Схема бестрансформатор кого оконечного усилителя с выходной мощностью 24 Вт (при нагрузке 4 Ом) приведена на рис.VI. 18. Параметры усилителя; диапазон рабочих частот 10...60 ООО Ги, чувствительность 1 В, входное сопротивление 1,3 iOm. постоянная составляющая выходного напряжения не более 20 .мВ, коэффициент
