Змтшр ж

Коллектор а

0/9.6

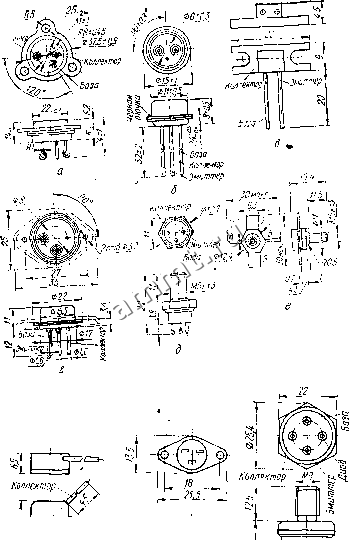

Рис IV.29. Транзисторы большой мощности средне- и высокочастотные



где С - емкость, пФ; L - нвдуктнвность, мкГ; Ю - сопротивление, Ом.

Схема защиты от осплесков напряжений с использованием шунтирующего диода приведена на pHC.IV.32, б. Перепад напряжения на катушке индуктивности в этом случае равен прямому падению

Ом-WOO

Ом-10

Рис. IV.30. Схемы измерения сопротивления переходое транзистора; а - обратного; б - прямого.

напряжения на диоде. Физический смысл защиты транзистора с цо-мощью диода состоит в том, что энергия, запасенная катушкой индуктивности, передается с помощью диода источнику питания и выделяется на активном сопротивлении нагрузки. Для ускорения времени разряда последовательно с диодом можно включить добавочный резистор Ri {рис. IV,32, в). Включение peuic-тора RI, кроме того, снимает высокочастотную генерацию контура, образованного паразитной емкостью диода и индуктивной нагрузкой. Вместоможно применить кремниевый стабилитрон, включенный встречно шунтирующему диоду {рис, IV.33, й). В этом случае максимальное напряжение на транзисторе будет ограничено значением t/jy max -к ст-

Дл я 3 а щ иты у с и л и тел ей от с.п у ч а й 11 ы х перенапряжений, а также от импульсных перегрузок в схеме с реактивной нагрузки!! применяются кремниевые стабилитроны {рис, IV.33, б). В усилителях низкой частоты можно также шунтировать участок коллектор - эмиттер диодом. В широкополосных усилителях, однако, такой способ может измени гь частотные свойства каскада за счет значительной емкости диода. Схема защиты, используемая в широкополосных и других высокочастотных усилителях, приведена на рис. IV.33, в. Смещение выбирается таким образом, чтобы оно было меньшеУ., стабилитрона.

Прн нормальной работе каскада стабилитрон закрыт и не влияет на частотную характеристику усилителя. При превышении установ-ленндго напряжения стабилитрон шунтирует транзистор, предохраняя его от повреждения.

Для защиты транзистора от перегрузкк по току рекомендуются следующие способы; включение токоограничивающих резисторов


Рис IV 31 Схема проверки коэффициента передачи тока транзистора



последовательно с выводами коллектора й эмиттера (не следует ограничивать ток включением резистора в цепь базы); и1унтированне почупроводникоцых приборов резисторов; параллельное включение транзисторов. Используя последний способ, необходимо учитывать, что полупроводниковые приборы имеют разброс сопротивле




рис. IV.32. Схемы защиты транзистора от переналряжеаий с помощью;

я - последовательной /?С-цепи; б - шунтирующего диода; з - шунтирующего диода и резистора

ния и, следовательно, ток между параллельно включенными приборами распределяется неравномерно. Так как разброс сопротивления зависит от температуры и изменяется со временем, надежная работа достигается не подбором приборов с идентичными пара-



Рис. IV.33. Схемы защиты транзистора от перенапряжений с помощью; я -диода н стабилитрона; 6, в- стабилитрона.

метрами, а выравниванием тока приборов с помощью добавочных резисторов небольшой величины, включенных последовательно в цепь каждого прибора (рис. IV.34). Параллельно включенные транзисторы необходимо располагать на одном и том же теплоотподе, приняв меры по максимально возможному выравниванию температур их корпусов. Эти температуры не должны отличаться более чем на К-.г С.

Рекомендации по применению транзисторов. В предварительных каскадах усилителей низкой частоты целесообразно нспольэо-
