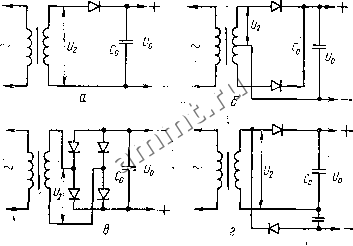

Читальный зал --> Дроссели высокой частоты в два раза меньше, чей при дЕ-ухполупернолной со средним выводом обмотки, частота пульсаций такая же, Симметричную схему с удвоением напряжения {рис. VIII.I, г) применяют чаще всего при выходных мощностях до [ООО Вт и выходных напряжениях выше 500..,600 В. При равных выходных напря-жениах напряжение на вторичной обмотке трансформатора при схеме удвоения почти в два рзза меньше, чем при мостовой. Обратное напряжение на вентилях при данной схеме примерно такое же, как прн мостовой, частота пульсации выходного напряжения в два раза больше частоты питающей сети.  Рис. VIII.I. Схемы выпрямителей: а - о дно полу период ная; 6 - двухполупериодная; вая; г - симметричная С. удвоением напряжения. с-однофазная мосто- Расчет выпрямителя, работающего на емкостную нагрузку. Приведенная ниже упрощенная методика расчета применима прн выходных мощностях до сотен ватт. Исходными данными для расчета выпрямителя являются выпрямленные напряжение Uq и ток /( коэффициент пульсаций напряжения на входе фильтра К, напряжение питающей сети /. Предполагается, что частота питающей сети 50 Гц, Значения Uq, /q определяются napaiierpaMrf той аппаратуры, питание которой будет осуществляться от выпрямителя. Коэффициент пульсаций, принимаемый для расчета, не .Должен превышать О, [5, а допустимое относительное значение переменной составляющей напряжения для выбранных конденсаторов фильтра Д0.1ЖНО быть не меньше 0,05. Расчет выполняют в следующем порядке. Выбирают вентялл. Для этого по приближенным формулам (табл. VHI,5) вычисляют значения обратного напряжения на вентилях t/j6p, среднего тока 1 и амплитуды тока через вентили. В процессе расчета выпрямителя эти значения уточняются. По найденным и /, (/.р) выбирают выпрямительные диоды (см. табл. IV. 4). Таблица VlILS, Формулы для расчета выпрямителя* работающего на емкостную нагрузку
Определяют сопротивление нагрузки выпрямителя = Jh-Принимают сопротивление обмоток трансформатора г в пределах (0.07...ОД) Яд длнвыпрямителей мощностью до Ю Вт и в пределах (0,05..,0,08) для выпрямителей мощностью 10...100 Вт. Находят F f/,OM-m0  0,2 .0,4 0,5 0\8 А Рис. Vlll,2. Графики ДЛЯ определения коэффициентов В, О, F. Рис, vni.3. График для определения коэффициента Я; / - для однополуперно дно й, 2- для остальных схем выпрямителей. Прямое сопротивление выпрямительного двдда по приближенной фор- иуле г:С/ р/3/,р где i/j,p - постоянное прямое напряжение на диоде (см. табл. IV.4,). Определяют активное сопротивлениефазы выпрямителя по формулам г = r.jp -- 2 /- р (для мостовой схемы), г = /-.р + г р {для остальных схем выпрямителя). Определяют основной расчетный Коэффициент А по формулам, приведенным в табл. VHI.S. В зависимости от найденного значения А находят вспомогательные коэффициенты В, D, F по графикам, приведенным на рис. VIII.2; Я - но графику, показанному на рис, VIII 3, По формулам, приведенным в табл. VIII.5, вычисляют значения обратного напряжения на диодах Ур, амплитуды 1т и сред пего прямого тока /р через диоды, которые Hfe должны превышать допустимых значений для выбранных диодов {см, табл, IV,4). В противном случае необходимо выбрать другие диоды и выполнить расчет сначала. По формулам, приведенным в табл VIII.5, определяют значения напряжения на вторичной обмотке трансформатора {в режиме холостого хода) 1/2 и действующее значение тока вторичной обмотки Определяют выходную емкость выпрямителя {входную емкость фильтра) Cq по формуле Cq = H!rK Q, где - емкость, мкФ; г - сопротивление, Ом, Пример Рассчитать вычрямитель по мостовой схеме Задан!,1 Ua = [2 В: /о = 1 А; К ) = 0,\. Определяем (У 1,5 12= [8 В; /,р = 1/2 = 0,5 А; КД202Б, для которых . ртах 0,9/3 ~ 0,9 В (см табл. = 0,08 . 12 I Ом; = а,2 Ом, .4 = 1.6 2,2712 0,3. рис viii 2 и Vin 3, находим В По формулам (см табл. VIII.5) fo6p=1.4.. 12 16,8 В; / = 0,5 правильно. Определяем /j=-2,[ = 3,5 - 1 = 3,5 А. пр max *обр max [V.4) Определяем = I2/I = 12 Ом; Выбираем диоды типа = 50 В; С/ р = тр 0,5 = 0,60м; г= 2 . 0,64- I = Из графиков, приведенных на !; D2,\; F 5,5; Л 470. определяем (Уд = I 12 = 12 В; 5,5 I = 2,75 А. Диоды выбраны i/2 1,05 А; Со = 470/2,2 . 0,1 2136 мкФ Принимаем номинальное значение Со = 2000 мкФ. § 4, Сглаживающие фильтры Сглажчваюцне фнльгры включаются между выпрямителем и нагрузкой для уменьшения пульсаций (переменной составляющей) Выпрямленного напряжения Наиболее часто применяют фильтры. Рис. VIII 4 Схемы сглаживающих £.С-фяльтра (а) и /С-фильтра <б) состоящие из дросселя и конденсатора (рис. VHI,4, а) или из резистора и конденсатора (рис. VIII.4, б). Качество фильтра оценивают коэффициентом сглаживания q = ош (ntp ni коэффициенты пульсаций на входе и выходе фильтра соответственно). ]3,опустимое значение коэффициента пульсаций на выходе фильтра п дол зависит от вида нагрузки, В случае питания первых каскадов УНЧ с высокой чувствительностью (например, микрофонных усилителей) /С составляет 0,00001...0,00002, предварительных каска-
