ными. Эти схемы работают с высокой стабильностью на частотах вблизи частоты параллельного резонанса щ (несколько меньше ее). Высокая стабильность частоты определяется тем, что добротность кварца как колебательной системы очень велика (сотни тысяч и даже миллионы), что обусловливает большую крутизну фазовой характеристики Щ(й) в районе рабочих частот.

Для образования автогенератора по трехточечной схеме пьезо-нварцевый резонатор можно включить между эмиттером и коллек* тором, эмиттером и базой либо базой и коллектором. Первые два варнанта практнчески не применяются из-за того, что кварцевый резонатор шунтируется соответственно входным или выходным комплексным сопротивлением транзнстора, что уменьшает добротность резонатора и вносит в него расстройку. Влияние параметров

<+

Рис. vni.17. Схема кварцевого автогенератора с электронной перестройкой частоты.

транзистора иа работу резонатора будет наименьшим при включении последнего между базой н коллектором. На рис. VIII. 15, а показана упрощенная схема автогенератора для цепей высокой частоты, а на рис. VIII. 15, б - полная схема для автогенератора, работающего на частоте 14 МГц.

Пьезо кварцевый резонатор может быть использован как элемент цепи обратной свизи (рис. VIII. 16). Такая схема работает в районе частоты последовательного резонатора (И>д. На всех частотах, отличных от 0), кварцевый резонатор представляет собой большое сопротивление; практически все напряжение обратной связи (с конденсатора Cgg, рнс. VIII, 16, а) падает на кварце и коэффициент обратной связи будет недостаточен для самовозбуждения. На частоте 61 сопротивление кварца резко уменьшается (из-за последовательного резонанса левой ветви схемы рис. VHI. 15, о), При этом практически все напряжение обратной связи будет приложено к участку эмиттер - база, что обеспечит самовозбуждение схемы. Пример осуществления схемы, использующей последовательный резонанс кварца, приведен на рнс. VHI. 16, 6. В этой схеме в цепь коллектора включен контур, настроенный на иторую гармонику частоты кварца.

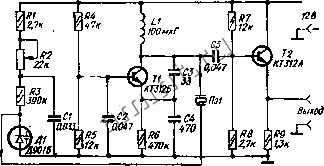

Схема кварцевого автогенератора с электронной перестройкой частоты приведена иа рис. VHI. 17. Автогенератор собран по схеме емкостной трехточкн на транзисторе Т1 (КТ312Б). Необходимый баланс фаз осуществляется подбором емкостей СЗ, С4. (Для диапа*

зона 1-5 МГц С4 = 470 пФ, для диапазона б-30 МГц С4 1000 пФ). Перестройка частоты генератора производится варикапом Д1 (Д901Б), включенным последовательно с пьезокварцевым резонатором. Резистором R2 можно изменять напряжение на варикапе, а следовательно, его емкость. Согласование с нагрузкой осуществляет эмиттерный повторитель на транзисторе Т2 (КТ312А).

g В. Генерапфы на туннельных дмодах

Вольтамперная характеристика туннельного диода (ТД имеет падающий участок АВ {рис, IV. 10), на котором сопротив,1ение ТД отрицательно. При работе на этом участке можно получить генератор незатухающих колебаний.

Генераторы на ТД не требуют внешней обратной связи, нмеют практически неограниченный частотный диапазон, но е настоящее время имеют весьма малые мощности (милливатты).

Генераторы иа ТД могут осуществляться по последовательной (рис. VIII, 18, а), параллельной (рис. VHI, 18, б) и последовательно-параллельной (рис. VUI. 18, в) схемам.

4,5В

25-150

1

Рис. VIIi.18. Схемы автогенераторов на туннельных диодах:

а - последовательная; б - параллельная; в - послед овате л ьмо-парал-лельнан.

Рис. VHI. 19. Практическая схема автогекератора на туннельном диоде.

Последовательная схема наиболее проста, имеет наибольшую рабочую частоту. Параллельная схема дзет наибольшую выходную мощность. Параллельно-последовательная схема об.1здает наилучшей стабильностью и формой кривой выходного напряжения. На рнс. vni. 19 приведена практическая схема автогенератора на ТД.

S 9. Модупяцня

Изменение параметров тока высокой частоты по закону передаваемого сигнала называется модуляцией.

Наибольшее внимание в любительских передатчиках находит амплитудная модуляция (AM) благодаря наименьшей ширине излучаемого спектра, простоте схемы и наладки. В дкапазонах от 28 МГц и выше иногда применяют узкополосную частотную модуляцию (ЧМ). При ЧМ уменьшается воздействие внешних помех (в частности, от телевизионных станций) на работу линии связи,

уменьшаются помехи радиовещанию, не создаются помехи усилителям различной аппаратуры, что нередко имеет место пря ДМ.

Метод фазовой модуляции как самостоятельный не применяется, а используется как промежуточный этап получения ЧМ с высоко-стабильиой средней (несущей) частотой.

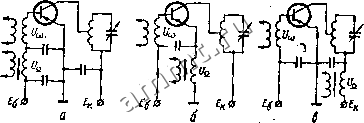

Амплитудная модуляция осуществляется воздействием модулирующего напряжения на базу (рис. VIII. 20, с), мвттер (рис. VIII. 20, б) либо коллектор (рис. VIII. 20. в).Воз-

Рис, VIII.20. Схемы амплитудной модуляции; а - на базу; б - на эмиттер; е - на коллектор.

можны н комбин;1рованные схемы модуляции, при которых модулирующее напряжение воздействует одновременно на базу и на коллектор. Во всех схемах AM должен быть выдержан единый принцип: напряжение пнтания, звуковое и высокочастотное напряжение, подаваемые на соответствующие электроды, всегда должны быть

включены последовательно.

Схема модуляции яа базу изменением смещения работает в недоизпряженном режиме. Ее достоинство - в достаточно глубокой модуляции при относительно малых напряжениях и мощности звуковой частоты. Недостаток - малый к. п. д. цепи коллектора в несущем режиме н при малых глубинах модуляции, что определяет относительно большую мощность рассеяния на коллекторе. Кроме того, прн коэффициенте глубины модуляции т > 0,6-0,7 появляются заметные искажения.

Модуляция на базу изменением смещения применяется в каскадах малой (иногда С11едней) мощности. Пример практического осуществления этого метода показан на рис. VIII. 21 (угол отсечки тока коллектора в несущем режиме бн * 90°).

Упроинный расчет каскада с модуляцией на базу изменением умещения. Исходными данными являются: мощность генератора в несущем режиме максимальный коэффициент глубины модулн-ции т (обычно т = 0,65-0,75).

Рис, VI 11.21. Схема модуляции иа базу изменением смещения.
