Сопряжение перестраиваемых контуров осуществляют с помощью подстроечных конденсаторов СЗ, С9.

Главное внимание в конструкции приемника следует уделить экранировке, иначе излучение детектора может вызвать нежелательные помехи.

Все катушки индуктивности наматывают на каркасы диаметром 8 мм. Катушка LI имеет 2 витка провода ПЭВ 0,5, намотанного поверх катушки L2, катушка L2 - 5 витков, L3 - 3 витка, L4 - 3 витка, L5 - 7 витков посеребренного медного провода диаметром 0,8 мм. Дроссель Др1 - 10 мГ. Тракзисторы TI и Т2 типа П416.

УКВ приемник на двух транзисторах описан в [411.

ЧМ приемник с низкой промежуточной частотой. Схема переносного приемника иа транзисторах для приема ЧМ вещательных станций н звукового сопровождения телевидения изображена иа рис. ХН.32. Чувствительность приемника около 50 мкВ. Прием производится на телескопическую антенну. Особенностью приемника является низкая (для ЧМ сигнала) промежуточная частота - 100 кГц. В усилителе ПЧ используютси апериодические каскады ПЧ, что ИСКЛЮЧИЛО необходимость применять и настраивать полосовые фильтры.

В приемнике имеются следующие каскады- усилитель ВЧ {Т1), преобразователь {Т2), гетеродин (7.?), трехкаскадный усилитель ПЧ (Т4, Т5, Т6), детектор (Д/, Д2) и двухкаскадный усилитель НЧ (Т7, Т8). Усиление каскадов ПЧ очень большое (порядка 80 дБ) па частоте 100 кГц, так что сигнал, поступающий на детектор, преобразован за счет ограничения в прямоугольные колебания. Импульсный детектор преобразует поступающие импульсы в НЧ сигнал. Полоса частот, воспроизводимая усилителем НЧ, 10 гЦ - 20 кГц. Выходной сигнал достигает величины 120 мВ. В стационарных условиях к приемнику вместо обычно используемых головные телефонов подключается магнитофон или усилитель.

Выбор низкой промежуточной частоты в приемнике отрицательно сказывается на нзбирательпости по зеркальному каналу, однако радиолюбителей, экспериментирующих с подобными приемниками, может привлечь несложность устройства. В оригинале описания не приводятся данные катушек контуров, их индуктивность - доли микрогенри - подбирается при настройке. Транзисторы 2AS239 (TITS) можио заменить ГТ313А; AF137 {Т4- Г7) - П401-П403; 2SB40 (Г5) ~ П13-П16, диод OA 1160- Д9Ж.

ЧМ приемник с низкой промежуточной частой описан в [45],

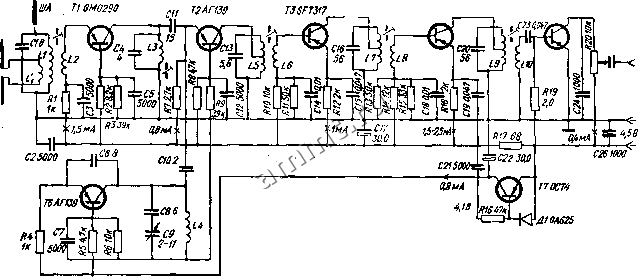

Транзисторный УКВ приемник, скема которого изображена на рис. ХП.ЗЗ, предказначен для работы в диапазоне 144 МГц. Это простой супергетеродин с промежуточной частотой 4 МГц. При его сборке были использованы детали от обычных транзисторных приемников.

В приемнике имеются следующие каскады: усилитель ВЧ (7*/), преобразователь (Т2), гетеродин (Тб) на частоте 140 МГц с собственным стабилизатором напряжения, собранным на транзисторе Т7, двухкаскадный усилитель ПЧ {ТЗ, Т4) и детектор на транзисторе Т5. Усилитель НЧ может быть использован любого типа

Б первых трех каскадах приемника применяют ВЧ транзисторы с рабочей частотой не ниже 150 МГц, в усилителе ПЧ и детекторе - транзисторы с рабочей частотой ие ниже 10 МГц. Стабилизатор питания гетеродина собран на обычном НЧ транзисторе. Настройку приемника производят конденсатором переменной ем-



72SSA239

7Шт 7SAFm TffAFfSr

77АШ

782SB40

Й1 10k Антенна

T3ZSA2Sff



тзоок

RfSSSlt

Й21 51K

Д10А>

дгоАШ


RPOSBk

R22 51K

€20 <

Ряс. XII,32. Схема ЧМ приемника с низкой промежуточной частотой.



T4Sf7317

ВЫАоЗНЧ


РасХи.Зб, CxeMd транзисторного УКВ приемника.
