Если получепкое ocлdбJleнie меньше заданного, то следует увеличить число контуров до двух. При этом для поддиапазонов KB следует применить резонансный УВЧ, а для поддиапазонов ДВ и СВ двухконтурную входную цепь.

В поддиапазоне УКВ, как правило, используется один контур во входной цепн и одни контур в УВЧ.

Выбор числа контуров промежуточной частоты. В сравнительно простых радиприемниках, в которых полоса пропускания, как правило, не регулируется, э качестве избирательных элементов УПЧ обычно применяется фильтр сосредоточенной избирательности (ФСИ) после преобразователя частоты (см. §9 этой главы). Послед.

нии каскад УПЧ выпоняется по одноконтурной схеме с полосой пропускания, значительно превышающей полосу всего УПЧ. Остальные каскады - апериодические. в приемниках с регулируемой полосой пропускания обычно применяются двух-контурные полосовые фильтры во всех каскадах

В начале расчета задаются

числом полосовых фильтров TJ

и определяют неравномерность усиления а полосе прспуска-[гия одного фильтра


Рис. VI 1.4. Обобщенные кривые полосового фильтра для малых расстроек.

где u-g- неравномерность усиления всего УПЧ, включая фильтр преобразователя (см. выше), Величина d-g должна быть

выражена в относительных единицах (не в дБ).

В приемниках второго класса и более простых обычно используются два-три фильтра (два каскада УПЧ), в приемниках более высоких классов - три фильтра (два каскада УПЧ) н более.

Выбирается величина параметра срязн г]. Чаще всего с целью уцвошения настройки контуров УПЧ выбирают т 1. Если же нес б.ходимо получить максимальною иэбирательдость при данном числе фильтров го величина параметра связи определяется по фор-h уле

По графику (рис. vn.4) определяется обобщенная расстройка Х£ и подсчнтывается необходимая эквивалентная добротность контуров

где - промежуточная частота; - полоса пропускания УПЧ.



Рассчитывается обобщенная расстройка х соответствующая абсолютной расстройке Д/, которая задается вместе с взбиратель-востью (табл. VII. 1):

Если задана усредненная крутизна ската резонансной характеристики (табл. VU.1), то можно считать, что избирательность должна быть равна 26 дБ при расстройке

Д/ = 7:--h - 1 кГ Ц.

V ск


где 5(, - крутизна ската резонансной характеристики, дБ/кГц; if полоса пропускания, кГц,

По величине *2 из графиков tpHc. VII.5) определчется избирательность для 0Д1Юга фильтра Оу. Для всего усилителя избирательность, дБ, равна:

рде г> - число фильтров, включая фи.1ьгр преобразователя частоты.

Если величина ослабления получается недостаточной, то следует выбрать ббльшее значение т1 (но не больше TJonr) увеличить число фильтров Й произвести расчет снова.

Расчет ФСИ производится по методике, приведенной в § 9 насгрящен главы.

Определение необходимого числа каскадов. Напряжение

на входе первого усилительного каскада при приеме на феррнтовую

антенну

£/вх1 = юйдлрсэ мкВ,

где Лд - действующая высота антенны, см; Е напряженность поля, равная чувствительности приемника, мВ/м; р - коэффициент включения первого каскада к контуру входной цепи; - эквивалентная добротность контура входной цепн, определенная ьыше.

Де>1ствующая высота антенны может быть принята равной 1 см, а Коэффициент включения р выбран в пределах 0,05-0,15 при выполнении первого усилительного каскада на биполярном траи-энсторе Большке значения р выбираются при более широкой полосе пропускания и более высокой добротности антенны. Если

6 $fO 20 ЗОбОвОхг

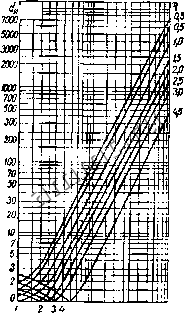

Рнс. vn.5. Обобщенные кривые полосового фильтра.



первый каскад выполнен на полевом транзисторе, то применяется полное вК1ючение (р = 1).

При приеме на внешнюю антенну напряжение на входе первого усилительного каскада

где К - коэффициент передачи входной цепи; - э. д. с. в антенне, равная чувствительности приемника, мкВ.

Коэффициент передачи входной цепн может быть выбран в пределах 2-3 при Qg = 20-40; 3-5 при = 40-100 и 5-7 прн (?, = 100-150.

Необкодимое усилие от входа первого усилительного каскада до входа Детектора

где й-дад - коэффициент запаса} £/д - напряжение на входе детектора.

Напряжение на входе диодного детек;ора AM сигнала следует выбирать О 3-1 В, а ка входе дробного детектора - 0,01-0,05 В. Коэффициент запаса k выбирается в пределах 1,3-J, причем большие значения kj выбираются для поддиапазонов УКВ.

Л1акснмальное устойчивое усиление избирательного транзистор- ного каскада с общим эмиттером без применения нейтрализации

= 2001/ J.

У ь

а избирательного каскада с общим истоком

где S* - крутизна проходной характеристики транзнстора иа данном частоте, мА/В; - максимальная частота сигнала, кГц; G - проходная емкость биполярного rpaiisHCTopa, пФ; С2и~ l** емкость полевого транзистора.

Необходимый коэффициент шунтировании контура входным сопротивлением транзистора для получения заданной добротности

Ф = .

где конструктивно выполнимая добротность контура.

Максимальный реально достижимый коэффициент усиления избирательного каскада на биполярном транзисторе на максимальной частоте диапазона при оптимальном согласовании и обеспечеч НИИ расчетной эквивалентной добротности контуров
