чем фирменный транзисторный автомобильный приемник Таким приемником можно пользоваться на стоянке практически неог-ра[1иченное время. Третье преимущество - воз,можность слушать передачи не только в автомобиле, но и вне его. Достоинством приемника прямого усиления с фнксироваиион настройкой является простота управления, что минимально отвлекает водителя во время движения автомобиля Комплект радиооборудования (рис. XII.23) состоит из переносного супергетеродина фабричного производства, самодельного транзисторного приемника прямого усиления (ВЧ + Д), транзисторного усилителя низкой частоты (УНЧ) с выходной мощностью 2 Вт и блока питания, в корпусе которого размещен громкоговоритель (БП + Гр), В городе и его окрестностях используется всегда только приемник прямого усиления, а в дальних поездках и

Атета 11Ш5 Т?Пт -9S

на привалах - переносный супергетеродин, Блок питания, громкоговоритель и УНЧ общие для обоих приемников.

Переносный приемник может быть любым, важно лишь, чтобы он был рассчитан ьа питающее напряже ние 9 В и имел гнездо для чолкдйчения внешней антенны, Соединение его с блоком питания н УНЧ осуществляется четырех-контактным разъемом о гибким шнуром. Во время работы в автомобиле прием-инк питается от автомобильной батареи аккумуляторов.


Рнс. ХП.24. Схема самодельного приемника прямого усиления к комплоту автолюбителя.

батареи можно под-

От этой же заряжать внутреннюю батарею приемника.

Приемник прямого усиления (рис. XI1.24} состоит из входной цепи Ы, а, С2, СЗ, L2, двухкаскадиого апериодического усилители ВЧ яа транзисторах TI и Т2. высокочастотного трнсформа-тора L3L4 н диодного детектора Д. В приемнике имеется АРУ. осуществляемая путем подачи постоянной составляющей с детектора на базу транзистора Т1 через фильтр R5C4. Соединение прием-пака прямого усиления с УНЧ и БП производится четырехконтактным разъемом. Катушки L1 и L2 наматываются на сердечник типа СБ-За или СБ-4а, Катушка Lt имеет 100 витков провода ЛЭШО 7X0,1, а катушка 12 - Ь витков провода ПЭЛШО 0,1-0,15, Катушкн tS и L4 наматываются иа ферритовое кольцо 600 НН с виеш-UUM диаметром Ю-12 мм; L3 содержат 100 витков, а L4 - 200 витков провода ПЭЛШО 0,1. В качестве конденсатора настройки С2 используется блок конденсаторов переменной емкости с твердым диэлектриком от транзисторного приемника. Параллельное соединение секций блока позволяет перекрывать диапазоны длинных и средних волн без переключателя диапазонов. По желанию автолюбителя приемник может быть с фиксированными настройками на местные радиовещательные станции. В этой случае во входной контур вместо конденсатора переменной емкости С2 следует поставить переключатель с набором конденсаторов постоянной емкости, параллельно каждому из которых подключается подстроечный



конденсатор емкостью 8-30 пФ. Коэффициент усиления по току Р транзистора Tt может быть в пределах 50-100, транзистора Т2 - в пределах 30-60. Режимы работы транзисторов указаны на схеме (рис. XII. 24).

Антенна приемника может быть штыревой. Но проще, а часто и лучше (громче прием) использовать в качестве антенны навесной багажник на кузове автомобиля или удаленный от двигателя бампер, надежно изолированный от кузова.

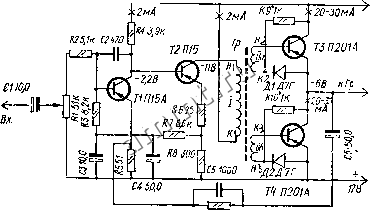

Усилитель низкой частоты (рис. XII,25) имеет два каскада предварительного усиления {Т1, Т2) и двухтактный оконечный каскад (ТЗ, Т4) с бестрансформаторным выходом. Связь между

-128


Рис. X1I.25. Схема автолюбителя.

усилителя низкой

KU6.2K частоты

к комплекту

предварительным и оконечным усилителями осуществляется с помощью трансформатора Тр. Первые два каскада усилителя термо-стабилизнрованы за счет межкаскадных связей по постоянному току, а термостабилизация оконечного каскада обеспечивается диодами Д1 и Д2. Все каскады усилителя охвачены глубокой отри цательной обратной связью по переменному току (цепочка C6C5RII) Трансформатор Тр усилителя наматывается ва Ш-образный сердечник с площадью сечения керна 1,5-2,0 см (подойдет сер дечник от согласующего трансформатора трансляционного громко говорителя). Обмотка 1 содержит 2200 витков провода ПЭВ 0,1 а обмотки Па и 116 -по 480 витков провода ПЭВ 0,14, Можно также использовать переходной трансформатор от Спндольи Сделав раздельные выводы от его вторичных обмоток. Коэффициент усиления по току р транзисторов TI и Т2 не менее 40. Транзисторы ТЗ и Т4 должны иметь одинаковые параметры и устанавливаться иа теплоотводах - алюминиевых пластинах толщиной 2-3 мм н площадью не менее 15 см. Теплоотводы обязательно изолируют от корпуса.

Блок питания (рис. XII.26), в корпусе которого располагается и громкоговоритель, состоит из фильтра ДрС2 и стабилизатора напряжения 9 В для питания приемников. Диод Д1 играет роль



реле обратного тока, предупреждая возможность разряда батареи переносного приемника через цепи блока питаник. Если с массой автомобиля соединен плюс аккумуляторной батареи, блок питания монтируется по схеме рис. XII. 26, а, еслн минус , то - но схеме рис. Х11.26, б. Дроссель фильтра можно намотать на таком же сердечнике, как и трансформатор усилителя низкой частоты, проводом ПЭВ 0,65-0,8 до заполнения каркаса, Сопротивление звуковой катушки постоянному току громкоговорителя - 4-6 Ом.

Все соединительные проводники коглплекта, в том числе ввод антенны, для защиты от помех, создаваемых системой зажигания, должны быть экранированы,

Комплект радиоаппаратуры для установки в автомобиле описан

в [31.

-f2S

93 Д1Д7Г-


а 500,0

Рис, XII 26. Схемы блока питания к комплекту автолюбителя:

а - для автомобиля, масса которого соединена с плюсом аккумуляторной батареи; б -для автомобиля, масса которого соединена с минусом батареи.

Регенеративный коротковолновый 1-V-3 приемник имеет шесть растянутых любительских дипазонов: 3,5-3,65 МГц (80 м); 7,0- 7,1 МГц (40 м); 14,0-14,35 МГц (20 м); 21,0-21,45 МГц (14 м); 28,0-28,8 и 28,8-29,7 МГц (Ю м). Его чувствительность ие хуже 15 мкВ. Питание приемника производится от двух последовательно включенных батарей типа КБС-Л-0,50; потребляемый ток не превышает 8 мА. Выход приемника рассчитан на подключение высоко-омных головных телефонов, имеющих сопротивление 2-4 кОм. Для работы с приемником может быть использована любая наружная антенна.

Приемник выполнен по схеме прямого усиления на пяти транзисторах (рис. XII.27). Для повышения чувствительности и предотвращения паразитного излучения применен апериодический каскад усиления ВЧ {Т1). Переход с диапазона на диапазон производится сменой блока катушек (на рис. ХП.27 обведен штриховой линией). Усиленное напряжение ВЧ поступает через конденсатор связи С8 на второй резонансный контур L3C2IC22C7. В коллекторную цель Т2 последовательно с резистором нагрузки R6 подключается катушка обратной связи L4, намотанная на общий каркас с контурной катушкой L3, Наличие двух индуктивно связанных Яруг с другом катушек в базовой н коллекторной цепях способствует возникновению положительной регенеративной обратной связи, благодаря которой происходит увеличение эквивалентной добротности резонансного контура н рост избирательности приемника. Регулировка обратной связи осуществляется при помощи резистора с переменным сопротивлением R9 изменением величины
