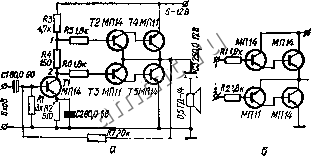

Читальный зал --> Малогабаритная радиоаппаратура (свойства) tOK делителя равным максимальному току базы одного транзистора йЛН несколько меньше. Пример. Выбрать оптимальный режим транзисторов типа П201 для работы в двухтактном каскаде класса В при напряжении питания 12 В, Сопротивление нагрузки - 5 Ом. Принимаем (/к.мин= В; кО = 0.0 А (рис. VI.12) и ориентировочно определяем величину тока базы /д 2 мА. По входной характеристике (рис. VI.13) для U-tUB ориентировочно определяем иапряженне смещения на базу U = 0,3 В. Максимальное значение тока коллектора для трапзисторов типа П201 jiMaKc Принимаем --jp = 0,6. (12- 1)(1.5-О.05) 2 0.6 да 4,8 Вт; Величина вапряжеиня смещения на базу уточняется при наладке усилчтеля.  0 Ikfi Рис. VI. 13. Вкодкые характеристики транзистора типа  Рис. VI. 14. Схема двухтактного выходного каскада с общим коллектором. Двухтактный оконечный каскад по схсме с общим коллектором (рис. VI.14) целесообразно использовать при пониженном напряжении источника питания. Для снижения потребляемой от предоко-вечного каскада мощности в оконечном каскаде использованы сдвоенные транзнсторы. Входной трансформатор Тр1 может быть намотав на тороидальный магнитопровод из пермаллоевой ленты. Размеры магнитопровода! высота - 12, наружный диаметр - 23, внутренний диаметр - 12 мм. Первичная обмотка должна содержать 700 витков провода ПЭВ-1 или ПЭЛ 0,11; вторичная - 1600 + 1600 витков провода ПЭВ-1 илн ПЭЛ 0,07. Индуктивность первичной обмотки - примерно 1,5 Г, вторичной - около 25 Г. Выходной трансформатор Тр2 может быть намотан на магнито-оровод типа Ш9 X 15. Первичная обмотка должна содержать 200 + 200 витков провода ПЭЛ 0,15, вторичная - 50 витков провода ПЭЛ 0,5 (при нагрузке 6 Ом). Бестраисформаторные выхо.1и<ые каскады хара кте р из у юте и простотой схемы, отсутствием нестандартных деталей, высокими качественными показателями, более высокой стабильностью, чем у трансформаторных каскадов, малыми габаритами и весом. Недостатки бестраисформаторных выходных каскадов - меньший коэффициент усиления по мощности, чем у трансформаторных каскадов, следовательно, большая мощность, потребляемая от предоконечного каскада, и более высокий коэффициент гармоник. Применение более глубокой, чем в трансформаторных каскадах, отрицательной обратной связи позволяет снижать коэффициент гармоник до величины, не превышаюикй коэффициента гармоник в каскадах с трансформаторами. Самые простые схемы бестрансформаторных выходных каскадов получаются прн использовании транзисторов с различными типами проводимости (транзисторы типа п-р-п и тина р-п-р). Для таких выходных каскадов не требуются фазопереворачнвающие устройства. На рнс. VI.15 приведены схемы двухтактных эмиттер-ных повторителей на транзисторах с различными типами проводн-мостн. Небольшое напряжение смещения на базы транзисторов создается иа резисторах, включенных между базами. Выходная мопшость прн сопротивлении нагрузки 30-40 Ом составляет iOO-150 мВт. Схемы бестраисформаторных выходных каскадов на составных транзисторах с различными тнпаин проводимости обеспеивают более высокую чувствительность за счет большего усиления по мощности и меньшие нелинейные искажения. На рис. VI. 15,а приведена схема выходного каскада с высоким к. п. д. (до 70%). Каскад работает в классе Вив режиме молчания тока почти не потребляет. Номинальная выходная мощность составляет 250 мВт. Каскад воспроизводит частоты ог 200 Гц до 10 кГц. Входное сопротивление - 5-8 кОм (2]. На рис. VI-16,6 представлен вариант включения нагрузки выходного каскада. В такой схеме конденсаторы большой емкости не нужны и требования к идентичности транзисторов снижаются, ио при этом необходимо иметь два источника питания. Такую схему целесообразно применять тогда, когда в качестве источников литания используется парное число гальванических элементов или аккумуляторов. Для уменьшения нелинейных искажений в бестраисформаторных выходных каскадах можно применить режим класса АВ. На рис. Vi.i7,a приведена практическая схема усилителя с выходным каскадом, работающим в классе ЛВ. При напряжении питания 9 В усилитель отдает в нагрузку мощность 190 мВТ при к. п. д. около 60%, потребляя в режиме молчания ток 2,5 мА. Полоса воспроизводимых частот - от 50 Гп до 20 кГц; входное сопротивление - около 300 Ом; выходное - 20-25 Ом, Для хорошей работы усилителя необходимо обеспечить равенство напряжений питания на транзисторах Т4 и Т5 при изменении нанряження источника питания. С этой целью усилитель охвачен отрицательной обратной связью по постоянному току. Режим транзисторов по постоянному току устанавливается подбором сопротивлений резистора R4 (при заданном токе коллектора транзистора Т1) нли изменением в некоторых пределах тока коллектора транзистора Т1 (при выбранном сопротивлении резистора R4). Режимы транзисторов при различных напряжениях источника питания приведены в табл. VI.  двухтактных эмиттерных Рис. VI. 15. Схемы новторителей: а - енкостиая связь е предыдущим каскадом; б - не-посредстБ№ная связь тю r4s-  С2±. . 4в Рнс. VI.16. Схема бестрансформаторного выходного каскада на составных транзисторах, работающих в классе В (а), и вариант включения нагрузки (б); /, 2, S - точки подключения источников питания и нагрузки.  Рис. VI.17. Схема усилителя с выходным каскадом на составных транзисторах, работающих в классе АВ (а) н вариант включения транзисторов ((5)! t 2 - точки подключения выходного каскада.
