емкости конденсатора CI 470-510 пФ приемник может быть настроен на радиостанцию, работающую на волне длиной 1000-1100 ы.

Дроссель L3 намотан на ферритовое кольцо марки 600НН (Ф-600) с вкутреиним диаметром 7 мм и содержит 200 витков провода ПЭВ 0,12.

Т2МЛ41 ТдМЛ41 Т4МП40

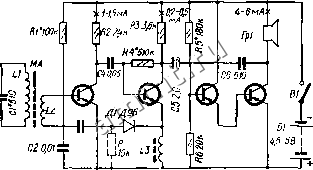

Рис. XII.7. Схема громкоговорящего микронриемннка.

Диффузородержатель громкоговорителя, имеющий форму рамки с размерами 37X50 мм (па всю внутреннюю площадь лицевой панели приемника), вырезан из деревянной линейки толщиной

3 мм. По периметру диффузо-родержателя закреплены кар-

72 0СЮ75

TJ 103NU7Q


г/ Qom

Рис. XII.8. Схема рефлексного приемника на трех транзисторах.

тонные планки сечением 2Х X 2 мм, пропитанные клеем БФ-2, к которым при клеен диффузор - полоска черной оберточной фотобумаги. Устройство громкоговорител51, аналогичное примененному в этом приемнике, более подробно описано в [25].

Налаживание приемника сводится в основном к установке режимов работы транзисторов, ч то достигается путем подбора сопротивлений резисторов Ri, R4 и R5.

Перед иалажкванием приемника полезно вмонтировать в него нагрузочный резистор детектора (на схеме показан пунктиром), создающий путь

постоянной Составляющей про детектирован ного сигнала.

Громкоговорящий приемник описан в [37].

Рефлексный приемник на трех транзисторах. При сохранении основного построения схемы для ВЧ сигнала в этом устройстве транзисторы используются вторично для усиления НЧ сигнала, причем оконечный каскад нагружен нагромкоговоритель (рис, ХИ.8).



R4 сигнал, снимаемый с ферритовоЙ антенны (для подключения 1,тней антенны в приемнике предусмотрен соответствующий через катушку связи L2 подается на базу первого транзистора гТ включенного по схеме с ОЭ- Нагрузкой этого транзистора по ПЧ является высокочастотный трансформатор Тр2. Вторичная пбмотка трансформатора подключена к детектору Д/. с иагрузин которого К5 продетектнрованный сигнал снова подается на базу П На этот раз нагрузкой транзистора TI будет каскад на транэнс-тоое Т2 включенный по схеме с ОК, что дает возможность получить иетолько большое усиление по НЧ, но и низкоомный выход для следующего каскада.


71-74 1ММ6Л

т5мп39 7вмп39

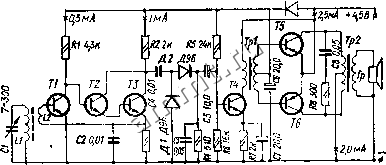

Рис. XII.9. Схема приемника иа микросхеме 1ММ6.0.

Выходной каскад собран на транзисторе ТЗ (типа п-р-л) по схеме с ОЭ. Этот транзистор гальванически связан с предыдущими каскадами и имеет в качестве низкочастотной нагрузки автотрансформатор Тр1, к части витков которого подключен громкоговоритель Г pi.

Антенная катушка LI выполнена на ферритовом стержне длиной 110 мм проводом литцендрат 10x0,05, Число витков 90. Катушка L2 имеет семь витков провода ПЭЛ 0,3. Трансформатор Тр2 намотай на ферритовом кольце диаметром 10 мм и имеет в первичной обмотке 120 витков и Во вторичной 80 витков, намотанных проводом ПЭЛ 0,2. Сечение сердечника автотрансформатора Тр1 0,5 см, обмотка I содержит 400 витков провода ПЭЛ 0,1, обмотка 11-50 витков провода ПЭЛ 0,4,

Статический коэффициент усиления транзисторов TI, Т2 - T.Tl ~- Транзистор TI (ОС170) можно заменить П403- MjfuP (ОС1075) - МП42 и П401, транзистор 103JV670 -

da зчестве диода можно применить Д9Ж.

Рефлексный приемник на трех транзисторах описан в [34].

Приемник на микросхеме 1ММв.О. Принципиальная схема приемника прямого уснлення приведена на рис. Xll.9. Микросхема представляет собой устройство, содержащее четыре кремниевых пла-нарных транзистора {Т1~Т4) ft-p-л-структуры Транзисторы Srrtt п-??*о Р3 етрам в основном аналогичны транзисторам I idii н I idid с любым буквенным индексом, значительно



превосходя последние по стабильности работы в рабочем диапазо;! температур (от --20 до +50° С). Микросхема конструктивно офор лена в металло-полимерном корпусе с 12 штырьковыми выводам. Масса микросхемы 1,5 г, размеры со штырями 11,6X11,6X10 м->

Приемник содержит три каскада усиления ВЧ, диодный детс. тор, собранный по схеме удвоения, и два каскада усиления Н Питается приемник от батареи 4,5 В, потребляя ток в режнм покоя не более 4 мА при номинальной мощности - 20 мА. Чувствительность в диапазоне ДВ и СВ порядка 4-5 мВ/м, Усилитель ВЧ собран на транзисторах TI, Т2, ТЗ с гальванической связию между каскадами. Четвертый транзистор микросхемы использу. ется для предварительного усиления НЧ, Детектор приемника вьг-полнен иа диодах Д! и Д2. Сравнительно малая величина нагрузочного резистора R4 позволяет расширить динамический диапазон приемника по входному сигналу.

В выходном каскаде применены обычные низкочастотные транзисторы.

В приемнике могут быть использованы любые детали, желательно малогабаритные: резисторы УЛМ-0,12, МЛТ-0,25, конденсаторы КЛСиЭМ,трансформаторы унифянированные. Катушка входного контура намотана на ферритовый стержень из материала 600НН. ватушка Ll содержит 100 витков провода ПЭВ 0,2 па диапазон СЗ и 300 витко!) - на днапазо[1 ДВ. Число виткоз катушки L2 составляет 0,2 ччсла виткоз катушки L1.

Приемник на микросхеме 1ММ6.0 и электрические параметр; последней описаны в [291

Карманные приемники

Приемник в записной книжке является упрощенным вариантов выпускаемого промышленностью радиоприемника Сюрприз и имеет примерно такие же размеры.

Приемник размещается в футляре, имеющем форму записнол книжки с размерами 12х85х 122 мм, а размеры его платы с монтажом составляют 6,5X65x110 мм, Приемник рассчитан на работу в диапазоне СВ, и его чувствительность достаточна дли приема станций, удаленных на расстояние до 100-150 им.

В качестве источника питания применены три аккумулиторэ типа Д-0,06, соединенные последовательно. Энергии батареи аккумуляторов хватает примерно на двенадцать часов непрерывной работы приемника.

Приемник собрац по схеме прямого усиления (рис. ХП.Ю). Он содержит магнитную антенну МА, двухкаскадный усилитель ВЧ иа транзисторах Т1 и Т2, детектор на диодах Д1 и Д2 к однокас-кадный усилитель НЧ иа транзисторе ТЗ с микротелефоном Тлф типа ТЛ1-2М.

Детали приемника должны быть малогабаритными: транзисторы TI и Т2 типа ГТЗШ., ТЗ - ГТ109А, а также с любыми другими буквенными индексами, Микротранэисторы типа ГТ310А можно заменить транзисторами П421-П423 (П401-П403), а ГТ109А - транзистором МП40. В этом случае общая толщина монтажной платы приемника увеличится до 10-12 мм. Диоды Д/ и ДЗ могут быть любые из группы Д9, резисторы - типа УЛМ или МЛТ-0,12; конденсаторы С2~С5 - типа КДО или КЛС; С5 и С5 - ЭМП нли ЭМ, К50-3; С7 - КЛС илн МБМ. В качестве конденсатора
