шестизначное число, первые две цифры которого обозначают год выпуска, а остальные - номер полива. Все ленты одного полнва практически одинаковы по своим качественным показателям.

При использовании ленты определенного типа в магнитофоне, настроенном на ленту другого типа, изменится уровень записи и частотная характеристика сквозного канала запись - воспроизведение. Могут возникнуть нелинейные искажения.

Измерительные ленты (тест-фильмы) содержат специальные записи и предназначены для проверки качественных показателен магнитофонов .

Измерительные ленты состоят из отдельных частей: часть У - для проверки уровни; часть Ч - для проверки частотной характеристики канала воспроизведения и установки положения рабочих щелей магнитных головок; часть Дя - для измерения коаф фициента детонации и коэффициента колебания скорости леиты С помощью части аУ проверяют и устанавливают усиление канала воспроизведения.

Выпускают четыре типа измерительных лент: гяп 1 для проверки однодорожечных монофонических магнитофонов; тип 2 - для проверки двухдорожечных монофонических магнитофонов; тнп 3 - для двухдорожечных стереофонических магнитофонов; тип 4 - для четырехдорожечных моно- и стереофонических иаг-нитофоноз.

В зависимости от слорости движения измерительные ленты делятся ка группы {76; 38; 9; 9; 4), Части У и Ч изготовляются по грудпам в зависимости oi типа Тип I содержит группы 76, 38; 19 н 9; тип 2 группы 19 9 и 4: тип 3 - группы 38. 19, <1 и 4. пп 4 - группы !9, 9 и 4.

В зависимости от назначения проверяемых магнитофонов нз мерительные ленты разделяются на радиовещательные (Р) и бы товые (Б).

Пример Лента магнитная измерительная для проверки Увс-тотнои характеристики канала воспроизведения бытовых двухдорожечных магнитофонов при скорости 9,53 см/с; запись частоты 2000 Гц; ЛИБ2.4.9.2000 ГОСТ 8304-69.

Лента типа 1 содержит запись по всей ширине; лента гнпз 2 - аа дорожке шириной 2,8 ми, расположенной иа краю (части У и Ч ) или по всей ширине (часть Д ); лента типа 3 - по всей ширине (части У и вД ) или на двух дорожках шириной 2 мм расположенных на краях; лента типа 4 - на двух дорожках шириной 1,1 мм, едка из которых расположена на краю ленты, а другая на расстоянии 3,4 мм от гого же края (части У и <Ч ) или по всей ширине (часть вД ),

Часть У бытовых леит содержит запись частоты 400 Гц±3% с уровнем 256 пВб/мм ±0,5 дБ. Коэффициент гармоник не более 3% Длительность записи не менее 5 мин.

Часть Ч содержит запнсн различных частот с разными уровнями, подобранными так, чтобы прн воспроизведении записи в стар дартном канале воспроизведения обеспечивалось постоянство вы ходного напряжения, Уровень записи на частоте 400 Гц равен 25,6 пВб/мм ±1дБ (для групп 38, 19 9, 4). Длительность записи каж дой из частот не менее 15 с.

Часть Д? бытовых лент содержит запись частоты 3150 Гц--3% с уровнем 64 пВб/мм ±2 дБ (для групп 38 и 19) и 40 пВб/мм ±2 дЬ {для групп 9 и 4), Длигельность записи не менее 10 мин Коэффициент детонации при скорости 19,05 сн/о - не более ±0,03%



при скорости 9,53см/с- не более ±0,п6%, при скорости 4,76см/с- более 0,1%.

Каждая измерительная лента содержит пояснительный дикторский текст: в начале ленты - ее условное обозначение с указанием скорости, перед записями отдельных частот - указание частоты в Гц.

К концам измерительных лент подклеен ракорд (цветная немагнитная лента, изготовленная из ди ацетил целлюлозы) красного цвета. Начало ленты обозначают цветным ракордом (группа 76 - белый, группа 38 - зеленый, 19 - желтый, 9 -синий, 4 - коричневый).

Размагничивание леиты (стирание записи) производится стирающей головкой в процессе записи либо специальным электромагнитом, питающимся от сети переменного тока, перед записью. Второй способ часто используется для размагничивания ленты, пред-вазначе11ной для записи на магнитофонах с питанием от батарей.

Эффективность размагничивания зависит от конструкции стирающей головки и типа ленты, условий и длительности ее хранения 1юсле записи. Непосредственно после записи лента размагивчн-ваегся лучше, чем по прошествии некоторого времени. При повторном размагничнзанин ослабляется уровень только старой записи.

Хранение ленты. Ленты рекомендуется хранить в сухом поме-ще1ии при температуре 10-20°С. В случае длительного пребывания при температуре выше 30 С основа ленты высыхает, становится хрупкой и рвется, При воздействии влаги лента коробится.

Ленту с записью следует предохранять от воздействия сильных магнитных полей; нельзя укладывать ее на трансформаторы и электродвигатели, на.ходящиеся под током, на динамические микрофоны и громкоговорители.

Склеивают леиты типов 2,6 и 9 специальным клеем, состоящим нз уксусной кислоты (23 см), ацетона (64 см) и бутилацетата (13 см*). Лепты всех типов можно склеивать при помощи специальной липкой ленты типа ЛТ-40, накладываемой на нерабочую сторону, Конпы ленты перед склейкой следует обрезать под углом 45 хорошо размагниченными ножницами. При использовании липкой ленты концы магнитной ленты складывают в стык. Для защиты концов магнитной ленты от повреждений к ним подклеивают ракорд. Ленту типа 10 можно склеивать клеем № 88,

g 3. Структурные схемы магнитофонов

Малогабаритные магнитофоны обычно собираются по схеме, приведенной на рис. X. 3. Здесь использован одив универсальный усилитель Уу для записи и воспроизведения. Источники записываемых сигналов - микрофон М, звукосниматель За и линия Л (трансляционная или с выхода радиоприемника) - при записи подключаются на вход усилителя. С помощью делителей напряжения сигналы, поступающие от источников, приводятся к одному уровню (обычно к уровню микрофона).

Усилитель имеет два выхода, из которых один предназначен для подключения громкоговорителя Гр, а другой - для подключения магнитной головки. В режиме записи ко второму выходу через корректирующую цепь К подсоединяется универсальная (записывающая и воспроизводящав) головка ГУ. Одновременно прн записи включается питание генератора высокой частоты ГВЧ, создающего



стирающий и подмагничивающий ток. В портативных магнитофонах для уменьшения потребления тока от источника питания ГВЧ используют только для подмагничивания ленты. Стирание записей производится на другом магнитофоне или с помощью размагничивающего дросселя.

При записи от звукоснимателя или линии записываемый сигнал контролируется громкоговорителем. При записи от микрофона для устранения микрофонного эффекта громкоговоритель выключают. Вместо него к выходу усилителя подключается эквивалент И. В этом случае можно вести контроль с помощью телефонов, включаемых в гнездо Выход .

Выход

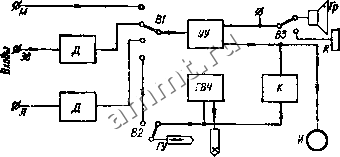

Рнс. Х.З. Структурная схема магнитофона с универсальной головкой.

уровень записи контролируется индикатором Я, откалиброван-ным таким образом, что при его максимальной показании и магнитной Лейте сред11его качества (типовой) обеспечивается максимально допустимая намагниченность.

Во всех режимах работы, кроме записи, схема переключается на воспроизведение переключателем рода работы на лентопротяжном механизме. Генератор ГВЧ выключается, на вход уснлнтеля через переключатель В2 подсоединяется головка ГУ, а иа выход - громкоговоритель Гр. Это предохраняет запись от случайного стирания во время воспроизведения илн при перемотке ленты. в некоторых магнитофонах прн переходе с записи на воспроизведение включаются необходимые корректирующие цепи.

Регулятор усиления в УУ при записи используется для регулировки уровня записи, а при воспроизведении - для регулировки громкости, Регуляторы тембра (если они имеются) при записи выключаются.

В некоторых малогабаритных магнитофонах с целью упрощения

коммутации при переходе с записи на воспроизведение применяются отдельные головки для записи и воспроизведения. Один из вариантов структурной схемы такого магнитофона приведен на рис. X. 4. Следует отметить, что, хотв эта схема несколько сложнее схемы, приведенной на рис. X. 3, она создает некоторые эксплуатационные удобства. Частотная коррекция сигналов, поступающих с ГВ, осуществляется только в отдельном усилителе воспронзведеиив УВ с небольшим коэффициентом усиления, а частотная коррекция сигналов при записи - в специальной корректирующей цепи К. Час-
