три каскада усилителя охвачены отрицательной обратной связью по посгоянмочу току через резистор R23 Первые два каскада также охвчсны отрицательной обратной связью по постоянному току черсч резистор R5 и ло переменному tokv через конденсатор С8. Основная цепь отрицательной обратной связи по переменному току связывает выход усилителя с целью эмиттера транзнстора ТЗ Глубина этой обратной связи регулируется резистором R32. Для улучшения температурной стабильности первых двух каскадов применен терморезистор Rll.

Усилитель с выходной мощностью 2 Вт Чувствительность усилителя 0,25 В, диапазон рабочих частот 40-20 ООО Гц, коэффициент гармоник не более 3%. Выход усилителя рассчитан на под-

17мА

г7мА

Вход

200.0

/ 21

от Г

Рис, ХИ,46. Схема усилителя с выходной мощностью 2 Вт.

ключение громкоговорителей с сопротивлением 4,5-7,5 Ом. При максимальной мощности на выходе усилитель потребляет ток около 200 мА.

Схема усилителя приведена на рис. ХИ.46, а. Усилитель выполнен по бестрансформаторной схеме. Дли уменьшении искажений усилитель охвачен отрицательной обратной связью. Стабилизация режима выходного каскада осуществляется с помощью диода Д18, Делитель напряжения в цепи базы первого транзистора подключен к точке симметрии выходного каскада, что также способствует стабилизации режима транзисторов.

В усилитель можно ввести раздельную регулировку усиления высших и низших звуковых частот. Для этого вместо резистора в цепи отрицательной обратной связи необходимо включить частотно-зависимую цепочку (рис. ХП.46, б).

Усилитель может работать при более низком напряжении источника питапия. При напряжении 9 В и сопротивлении громкоговорителя 7,5 Ом максимальная выходная мощность усилителя составляет 0,8 Вт, при напряжении 6 В - 0,4 Вт. Если сопротивление громкоговорителя равно 4,5 Ом, то выходная мощность воэ-



пастаст до !,3 Вт пр напряжении источника 9 В и до 0,6 Вт при напряжении источника <j в.

В усилителе желательно применять транзисторы со следую-шими коэффициентами усиления по току р: в первом каскаде - 60-80, в фаэоинверсном - 45-80, в выходном - 35-60. Транзисторы выходного каскада должны иметь одинаковые коэффициенты усиления по току как при малых (1-2 мА), так и при больших (60 -80 мА) токах коллектора. Длп облегчения теплового режима транзисторы выходного каскада должны быть укреплены ка радиаторах.

Прн налаживании усилителя необходимо подобрать такой диод Д1, Который обеспечивает неискажениы ii сигнал на выходе при входном сигнале 15-20 мВ. Затем при отсутствии входного сигн;ла подбирают сопротивление резистора RI так, чтобы ток покоя трапзисторов Т4 и Т5 был равен 2-3 мА. Замену диода Л/ можно производить только прн отключенном источнике питания Более подробные сведения об усилителе приведены в IISJ.

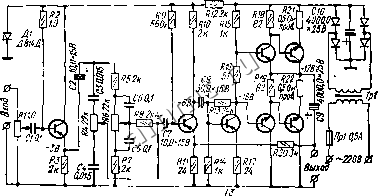

Высококачественный усилитель НЧ. схема которого приведена иа рис X 11.47, пмсет поминальную мощность 7 Вт при коэффи-пнечп (аомсник \% й максимальную мощное г. 14 Вт. Полоса

-12В


75 77 Л608А МП375КТ9035

Рис. XII. 47. Схема высококачественною кнлигеля с выходной мощностью 7 Вт.

рабочих частот 15-32 000 Гц при неравномерности частотной характеристики ± I дБ. Чувствительность усилителя - 0,2 В, уровень

фона - 60 дБ Нагрузкой усилителя может быть акустическая си стема с полным сопротивлением 4,5 Ом. Регулятор тембра НЧ изменяет усиление на частоте 30 Гц от-15 дБ до -+-4 дБ, регулятор тембра ВЧ - на частоте 15 кГц от-10 дБ до -1-6 дБ.

ВиходноЛ каскад усилителя собран по двухтактно-параллельной схеме на высокочастотных кремниевых транзисторах большой мощности и работает в режиме класса в. Для СЕШжения нелинейных искажений к выходного сопротмв,11ения усилитель охвачен отрицательной обратной связью через резистор R20. Для получения хорошей частотной характеристики в области Низких частот



емкость конденсаторов С9 и СЮ должна быть велика. Сопротивление этих включенных последовательно с нагрузкой конденсаторов на низшей частоте должно быть значительно меньше сопротивления нагрузки.

Силовой трансформатор выполнен на магнитопроводе Ш32Х32. Сетевая обмотка содержит 900 витков провода ПЭВ-2 0,35, а вторичная - 100 витков провода ПЭВ-2 1,0, Транзисторы Тб и Т7 устанавливаются па шасси усилителя, изготовленном из листового алюминия, причем транзистор Тб изолирован от шасси фторопластовой пленкой толщиной 50 мкм. Транзисторы Т4 и Т5 монтируются на плоских держателях-радиаторах, изготовленных из Листового алюминия толщиной 3-5 мм.

Для повышения надежности усилителя вместо конденсатора СЮ с рабочим напряжением 25 В следует применить два конденса-


Рис. ХП.48. Схема электромегафона BaIsas .

тора емкостью 2000 мкФ на рабочее напряжение 50 В. В случае самовозбуждения усилителя на ультразвуковой частоте необходимо подключить параллельно резистору R15 конденсатор емкостью 300-500 пФ.

Переносный электромегафон Balsas ггредставляет собой устройство для усиления речи. Радиус его действия 5-10 м. Электро-мегафоя состоит из микрофона, усилителя НЧ с громкоговорителем и источников питания. Усилитель воспроизводит диапазон частот от 60 до 5000 Гц при неравиомерности частотной характеристики не более 20 дБ. Номинальная выходная мощность усилителя I Вт при напряжении на входе 9-14 мВ. Коэффициент гармоник - по звуковому давлению на частоте !0ОО Гц не более 10%. Питание электромегафона осуществляется от двух бэгарей типа КБС--0,7 или от аккумуляторной батареи типа 8ЦНК0,45. Потребляемый ток не более 0,25 л. Масса электромегафоиа с источниками питания не более I кГ, габариты 195Х 110X56 мм.

Схема электромегафона приведена на рнс, X 11.48. Первые два каскада выполнены по схеме с общим эмиттеро.ч и непосредствек-иой связью. Третий каскад собран по двухтактной схеме. Усилитель охвачен отрицательной обратной связью. Транзисторы выходного каскада получают смещение от транзистора второго каскада,
