12 ik

50k iTloO \\40

Выход

Рис. XIII.33. Схема уси.пнтеля К2УС373 с элементалга внешних цепей.

~L Контур гетеродина

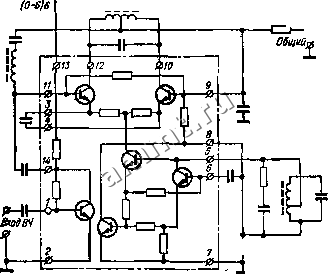

Рнс. XIII.34, Микросхша К2ЖА371 с алшентами вншнше цепей.

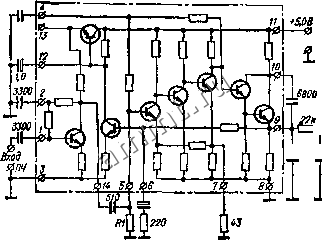

Рис. XlII,35, Микросхема К2ЖА372 с элементами анешннх цепеЁ.

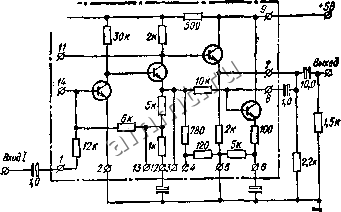

Ряс. XIII.36. Микросхема К2ЖА373 с элементами виешкшс цепеЗ.

К2УСЗТ1 - усилитель низкой частоты. Предназначен для работы в каскадах предварительного усиления напряжения в бестраисформаторных усилителях НЧ (рис. XIII. 32, а).

К2УС872 - усилитель пнзкоЙ частоты. Предназначен для работы в каскадах предварительного усиления бестрансформатор* ных усилителей НЧ (рис. Х1И. 32, .

К2УС873 - усилитель низкой частоты. Предназначен для боты в канале записи и воспроизведения магнитофонов (рис. XIII,

f10-

120-

0$ 0$ 04 70-

Рис, XIII.37. Микросхема К2ГС371.

К2Ж.Л371 - усилитель высокой частоты с регулируемым коэффициентом усиления и преобразователь в тракте AM радиовещательных приеннпков (рис. XIII. 34).

К2ЖЛ372 - усилитель промежуточной частоты, детектор AM сигналов и усилитель напряжения АРУ в тракте радиовещательных приемников (рис. XIII. 35).

К2ЖА373 -окояечиий усилитель записи и усилитель с выпрямителем дли индикатора уровни записи в нагннтофонах (рнс. XIII. 36),

К2ГС371 - стабилизатор напряжения питания и транзисторы генератора тока стирания и лодиагничивання в нагннтофонах (рис. Х1И. 37). Наиряжеине питания микросхены +9 В, стабилизированное напряжение 4,4-5,4 В.
