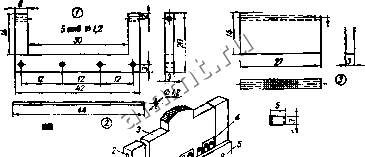

Читальный зал --> Малогабаритная радиоаппаратура (свойства)  12 .a ®  Рис. 11.12. Переключатель диапазонов для карманного радиоприем-ника (одна из конструкций). а, б - различные способы крепления. Радиолюбительские конструкции. На рнс. II 12 приведена одна нз конструкций переключателя диапазонов для карманного радио-приениика. Детали I, Зи 5могут быть выполнены из органического стекла. В этом случае подвижные контакты изготовляются по чертежу и крепятся на движке 3 вдавливанием горячим паяльником. Детали 1,3 я о можно сделать также из гетииакса или текстолита, а подвижные контакты приклеить клеен БФ-2. В последнем случае контакты 4 изготовляются плоскими. Материал контактов - жесть, латунь толщиной 0,!5- 0,3 мм. Пружинящие неподвижные контакты 6 выполняются из нагартоваиной латуни или бронзы толщиной 0,15-0,3 мм Можно использовать контактные пружи- Рис. И !3. Переключатель диапазонов для иарманного радиоприем- ника (одна из конструкций).  3 Б-43 йы от электромагнитных реле.Направляющая ось 2 может быть изготовлена нз проволоки. При сборке переключателя вначале с помощью планок 5 укрепляют неподвижные контакты, распределяя их равномерно. Затем вставляют движок 3 и делают разметку для крепления подвижных контактовЛЗакрепив подвижные контакты на движке, производят окончательную сборку переключателя. Для того чтобы прочно прикрепить неподвижные контакты к основанию / в планкам 5, щель между ними нужно залить клеем БФ-2 нля каким-либо лаком. Два варианта крепления переключателя на плате показаны на рис. П.12 (а и б). Другая конструкция переключателя для карманного прием-инка представлена на рис. 11.13. Основание I изготовляется из гетинакса толщиной 3 мм, планки 2 и 3 - из гетинакса толщиной 2,0 - 2,5 мм я ! мм - соответственно. В пропилы основания вставляют на клею пружинящие контакты 5 из фосфористой илн бернллиевой бронзы толщиной 0,15-0,2 мм. В движке 4, выполненном из гетинакса подходящей то.чщнны, делают отверстия для перемычек б, изготовленных из латунной илн медной проволоки, н пропилы под шарик 8 фиксатора положения. Шарик 8 помещают в отверстие плаики 2 и прижимают плоской пружиной 7. Последняя крепится к планке 2 двумя скобами 9, изготовленными нз проволоки и вставленными в отверстия планки на клею. Пропилы в планке / рекомендуется делать после склеивания еес планкой 2. § 8. Малогабаритные электро.чагнитные реле постоянного тока Электромагнитные реле предназначены для коммутации электрических цепей в устройствах автоматики, сигнализации и связи. Реле состонт из следующих основных частей: корпуса, который обычно является и частью магнитопровода; сердечника; катушки; якоря; контактной системы, состоящей из одной или нескольких групп; основания и чехла. Реле открытого типа чехла не имеет.  Рис. П.И, Малогабаритные электромагнитные реле постоянч ного тока: / - РСМ; 2 - рЭС-6; 3 ~ РЭС-9; 4 ~ РЭС-15; 5 - РЭС-Ю; 6 - РЭС-22, Основные данные реле типа РСМ Номер пасгкфта Обиоточные данные Соцротив-ление. Ом Число витков Диаметр провода, мм Ток срабатывания, нА Ю.171.81.01 Ю.171.81.20 Ю.171.81.37 Ю. 171.81.43 1ОЛ71.81.50 Ю. 171.81. S3 4500 5000 Г800 1400 3000 0,07 0,06 0,00 0,12 0,03 Ю.171.Ы.02 ЮД71.81.21 Ю.171.81.30 Ю.171.81.31 Ю.171.81.51 Ю.171.81,52 Ю.171.31.54 Ю.171.81.56 Ю.171.81.58 4300 0,07 5000 0,06 0.10 1400 0,12 0,81 5000 0,06 4500 1100 0,14 10.171.81,22 Ю. 171.81.32 Ю,171.81.55 Ю. 171.81.57 5000 2100 4500 1400 0,06 0,10 0,07 0,12 Примечания, 1. Реле типа РСМ-1 содержит две группы замыкающих контактов; реле типа РСМ-2 -одну группу замыкающих и одну размыкающих; реле РСМ-3 -две группы раамыкающнк. 2. Напряжение срабатывания реле Ю.171.81.55 - I8B.
