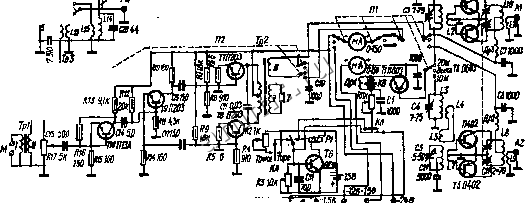

Рис. XI1.35, Схема телеграфно-телефонной переносной радиостанции.



мощном высокочастотном транзисторе тнпа П-603. стабилизирован кварцем. Кварцевая пластика на частоту 14,024 МГц включена в цепь эмиттера транзистора Т1. В передатчике имеются два от. дельных оконечных каскада (д.1я каждого из диапазонов), собранных по двухтактной схеме. На Й>-метровом диапазоне используется оконечный каскад, в котором применены транзисторы П-603 (Т2 и ТЗ), на Ю-метровом диапазоне работает оконечный каскад на двух транзисторах тнпа П-402 {Т4 и Т5). Переходе диапазона на диапазон осуществляется с помощью переключателя П1, подключающего в цепь базы транзистора Т1 колебательный контур L1C3 или L3C4. Оба эти контура настроены на частоту 14,024 МГц, Одновременно переключатель Tit перебрасывает миллиамперметр постоянного тока (0-150 мА) из цепи питания коллектора Т2--ТЗ в коллекторную цепь Т4-Т5. С помощью этого миллиамперметра производится резонансная настройка колебательных контуров оконечных каскадов передатчика. Колебательный контур LI0C6, стоящий в оконечном каскаде 20-метрового диапазона, с помощью катушки LI1 связывается с антенной.

При работе на 10-метровон диапазоне связь контура задающего генератора с входной цепью оконечного каскада осуществляется через промежуточный резонансный контур L6C5, настроенный на частоту 28,043 МГц. Необходимость введения в схему этого дополнительного контура для работы на 10-метровом диапазоне вызвана тем, что примененный в задающем генераторе кварц может возбух:даться или на основной частоте, или на ее нечетных гармониках. Связь контура оконечного каскада 10-метрового диапазона с антенной индуктивная.

Роторы конденсаторов переменной емкости С6 и С9 имеют общую ось.

Телеграфная манипуляция передатчика осуществляется в эмиттерной цепи Транзистора Tt. Кроме манипуляции с помощью обычного телеграфного ключа предусмотрена возможность манипуляции с помощью автоматического ключа, собранного иа транзисторе типа П-13А (Тб). Для этого используется обычное поляризованное реле (типа РП-7), Переменный резистор R3 служит для регулировки скорости манипуляции. Сохранение ритмичности сигналов при изменении скорости манипуляции достигается с помощью регулировки резистора R2 с переменным сопротявленнем.

Для телефонной модуляции передатчика использован обычный угольный микрофон. Наивыгоднейший режкм модуляции устаиав-диваегся с помощью переменного резистора R1.

Предусмотрена возможность работы радиостанции с пьезоэлектрическим нли динамическим микрофоном. При этом применен дополнительный усилитель низкой частоты, собранный на четырех транзисторах (Т7, Т8, Т9 и TIO) и используемый также в качестве усилителя НЧ при приеме. Переход с передачи на прием осуществляется с помощью двухпозиционного переключателя П2.В положении Передача он подключает обмотку ГП выходного трансформатора усилителя НЧ (Тр2) последовательно в цепь питания коллекторов транзисторов одного нэ оконечных каскадов передатчика (в зависимости от положения переключателя П1). Необходимая глубина модуляции устанавливается с помощью резистора с переменным сопротивлением R17, используемого также в качестве регулятора громкости при приеме.

Приемник собран по схеме прямого усиления, Транзистор T11 (П-403А) работает в режиме сверхрегенеративного детектора с са-



ращеняем частоты. Переход о одного диапазона на другой осу-тествляется с помощью двухполюсного переключателя ПЗ, подклю-чаюшего в коллекторную цепь транзистора ТП катушки индуктнв-сти Li ИЯИ образующие вместе с конденсатором переменной емкости С19 резонансный контур, настраиваемый в пределах частот 10- и 20-метрового диапазонов. Связь с антенной на обоих диапазонах индуктивная. Регулировка обратной связи осуществляется с помощью резистора с переменным сопротивлепнем R18.

Все катушки индуктивности радиостанции самодельные. Их данные приведены в табл. ХП.13.

Таблица XII.13 Начаточные данные катушек индуктивности и ВЧ дросселей телеграфно-те.ефонной переносной радиостанции

Обозначение по схеме

Назвачепис

L4 LS LS

us ш

ДрК ДрЗ, Др4 До 2

Контурная кэтушка задающего генератора передатчика Катушка иъу.зи

Катуика первого контура, настроен-iioHJ на удаоенную частоту квьрца Катукша связи Катушка связи

Катушка второго контура, настроенного Eia удвоенную частоту кварца Катушка связи

Контурная катушка оконечного каскада передатшпса (Ю-метровйА диапазон)

Катушка связи с антенной Контурная каттака оконечного каскада аедатчииа (20-метровый диапазон)

Катушка связи в антенной Контурная катушка Ю-метроного диапазона приемника Катушка связи с антенной Контурная катуотка 2 О-метро ног о диапазона приемника Катушка связи с антеннов ВЧ дроссели ВЧ дроссель

Провоя

МГ 1,2

ПМВ 0,75 МГ 1,2

ПМВ 0.75 ПМВ 0.75 МГ 1,2

ПМВ 0,73 ПЭЛ 1.5

ШЛ 1,6 ПЭЛ 1.6

ПЭЛ 1,5 МГ 0.65

ПМВ 0.75 МГ 1.2

ПМВ 0,75 ПЭЛШО 0,1 ПЭЛШО 0,1

Число витксо

3 3 10

4 6-1-6

4 11

2 IS

1600 800

Индуктивность, МкГ

0.8 0,8

0.7 3.4

1.0 1.4

300? 1600

Катушии L1, L3, L6, U12 н Ы4 выполняются на керамических нли полистироловых каркасах. Катушкн L12 и L14 имеют подстроечные сердечники из карбонильного жедеза. Дроссели Др1шДр4 намотаны иа каркасах вз органического стекла. Обмотка у них разбивается на четыре секции.

Конденсаторы СЗ, С4, С5 и С19 - малогабаритные подстроечные о воздушным диэлектриком. Конденсатор С19 имеет одну неподвижную и две подвижные пластины и снабжен верньерным устройством с замедлением 1 ; 10,

Трансформаторы Тр1 и ТрЗ самодельные, выполнены на пермаллоевых пластинах Ш-6 с набором 10 мм. Их обмотки I содержат по 5000 витков провода ПЗЛ 0,05, обмотки П - по 200 витков провода ПЭЛ 0,1о. В качестве этих трансформаторов могут быть использованы заводские трансформаторы от слуховых аппаратов. Звук илн Кристалл . Если будет использоваться динамический микрофон типа МД-42, трансформатор Тр2 нз схемы исключают
