удаление лишней или задублированной маркировки, если такая сохранилась на преобразованном рисунке, после введения новых позиционных обозначений (новым шрифтом и на новом месте);

нанесение размеров (габаритные и присоединительные);

дорисовку специальных значков и символов, отмечающих места маркировок, выполняемых краской, и штампов (например, ОТК).

Перечисленные выше действия относились к оформлению главного вида (и вида сзади). Следующие действия относятся к оформлению самого чертежа, и они включают:

рисование Вида слева (или любой вид сбоку). Указание на этом виде границы области, занимаемой элементами, и простановка соответствующих размеров (толщина платы и высота элементов над платой);

написание технических требований, которые содержат информацию о сборке самой печатной платы и установке (способе монтажа) элементов;

рисование необходимых видов и сечений, показывающих способы установки, монтажа и крепления ИЭТ (изделий электронной техники). Это относится к элементам, установка которых не оговорена в технических требованиях;

заполнение текстами основной надписи чертежа (штампа), граф в полосе подшивки и написание дублирующего обозначения чертежа в графе № 26 (в левом верхнем углу чертежа). Эта надпись должна быть развернута на 180°, что в программе AutoCAD выполняется достаточно легко.

При разработке сборочного чертежа печатной платы необходимо дать необходимую информацию об установке каждого элемента, монтируемого на плату. Эта информация может быть дана графическим способом, как виды или сечения, размещаемые на поле чертежа, или в виде ссылок в технических требованиях чертежа на нормативные документы (ГОСТы, нормали или иные ссылочные документы). Главное, чтобы в чертеже для каждого элемента в том или ином виде была дана достаточная информация о способе монтажа.

Основным ссылочным документом для установки элементов (ИЭТ) является ГОСТ 29137-91. Кроме того, существенную помощь может оказать ОСТ 45.010.030-92, в котором можно найти для многих элементов обозначения вариантов установок и ввести их в технические требования чертежа, но ссылка при этом должна быть на ГОСТ 29137-91.

Для элементов, которых нет в упомянутом выше ГОСТе, или в случае нестандартной установки элементва необходимо разрабатывать собственный вариант установки элемента и вносить его в чертеж. Если такие элементы встречаются в разработках часто, то для упрощения работы и унификации вариантов установок целесообразно разработать самостоятельный документ, который может иметь обозначение и наименование, например АИСТ.460956.003 Д21. Модуль электронный. Установка элементов на печатные платы , и должен содержать рисунки, эскизы и чертежи нетиповых установок. В ТТ можно ссылаться на этот документ с указанием рисунка (варианта) установки. Ценность такого документа в том, что его можно пополнять по мере появления новых образцов ИЭТ и при необходимости корректировать ранее разработанные варианты установок, при этом не затрагивая многочисленную документацию, в которой корректируемый вариант используется. Этот документ должен быть записан в спецификации каждого изделия, где на него дана ссылка.

Учитывая большую информативную значимость технических требований, к составлению их следует подходить очень внимательно.

Пример технических требований сборочного чертежа печатной платы 1.* Размеры для справок.

2. Изделие должно соответствовать АИСТ.467415.027ЭЗ и АИСТ.467415.027 ТУ.

3. Установку ИЭТ производить по ГОСТ 29137-91: поз. 93 - вариант 140.02.0203.00.02,

ПО3.95...109 - вариант 360.18.000.00.00 (микросхемы поставляются с отформованными выводами),

чип элементы (резисторы, конденсаторы и дроссели) - по эскизу на чертеже.

Установить по АИСТ.460956.003 Д21:

все светодиоды по рис. 27,

трансформаторы TV1 и TV2 по рис. 134, вар. 2.

Остальные элементы установить по чертежу.

4. Маркировка элементов показана условно.

5. Паять ПОС-61 ГОСТ 21931-76.

6. Пайку элементов к контактам поз. 56 производить припоем ПОСК-50-18 Г0СТ21931-76.

7. Винты стопорить по ОСТ 4Г 0.019.200: поз. 35 и 39 по вар. 28Г, поз 37 по вар. 25В.

8. Детали поз. 9 крепить к плате клеем ВК-9 по ОСТ 4Г 0.029.204 с добавкой алюминиевой пудры ПАП-2 ГОСТ 5494-71 в равных весовых частях.

9. Маркировать краской ПФ115, белая УХЛ2 ГОСТ 6465-76, шрифт 2,5-ПрЗ ГОСТ 26.020-80

9.1 заводской номер,

9.2 дату изготовления,

10. Клеймо ОТК.

11. Остальные ТТ по ОСТ 4Г 0.070.015.

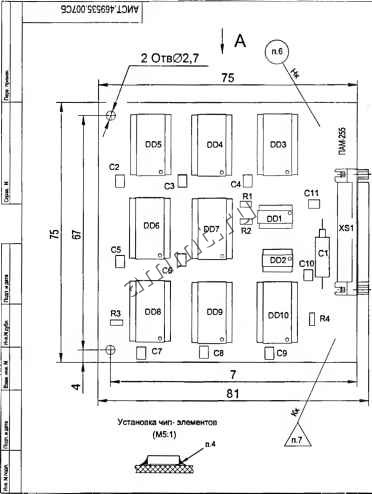

Пример оформления сборочного чертежа показан на рис. 6.29.

Управляющие файлы

В состав КД на печатные платы, выполненные современными средствами (компьютерные технологии), должны входить управляющие файлы, несущие информацию о всех конструктивных элементах печатной платы, необходимую для производства печатной платы. Управляющие файлы разрабатываются средствами программы РСВ, используя в качестве исходного файл проекта с расширением .рсЬ.

Исходный файл, нередко именуемый РСВ-файлом, содержит обобщенную информацию о всем проекте, и специалист (при наличии некоторой дополнительной информации) может извлечь из него все, что требуется для изготовления печатной платы. Но сам по себе РСВ-файл не является ни конструкторским, ни технологическим документом и, образно говоря, юридической силы не имеет. Но несмотря на это, файлы с расширением .рсЬ используются как носители информации и в таком виде нередко вводятся в состав КД, этим самым как бы представляя право производителю печатных плат самому разбираться со всеми тонкостями проекта и изготавливать печатную плату, якобы отвечающую исходным данным. На деле ни формально, ни практически проверить соответствие готовой печатной платы с такой КД невозможно. Поэтому использование РСВ-фай-ла в качестве КД не приемлемо, тем более что ГОСТ 2.123-93 не предусматривает наличия этого документа в составе КД.

1.Размеры для справок

2. Изделие должно соответствовать АИСТ.469535.007ЭЗ и АИСТ.460034.004ТУ.

3. Установку ИЭТ производить по ГОСТ 29137: П03.15 - вариант 010.02.0207.00.00.

П03.17...21 - вариант 360.18.000.00.00 (микросхемы появляются с отформованными выводами,

чип - элементы (резисторы, конденсаторы) - по эскизу.

4. Маркировка элементов показана условно

5. Паять ПОС-61 ГОСТ 21931-76

6. Маркировать заводской номер шрифт 2,5-ПрЗ, ГОСТ 26.020-80 эмалью ПФ-115, белая УХЛ2 ГОСТ 6465-76.

7. Клеймо ОТК

8. Остальные ТТ по ОСТ 4Г 0.070.015.

Подписан: АИСТ.469535.007 УД

Подпись

АИСТ.469535.007СБ

Модуль памяти Сборочный чертеж

I 1>ст1

НТЦ Наука г.Москва
