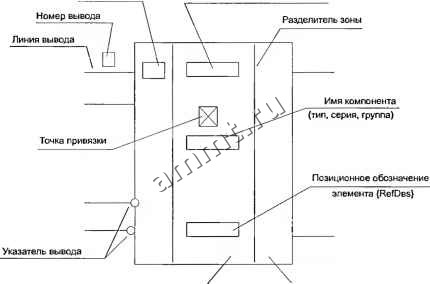

Читальный зал --> Разработка печатных плат (радиоэлектроника) PaUemTypg ;qUAD3 Exit Rnish -rlNumbei Of Pads Down rrj Number Of Pads Across ; J0.500mm Pad to Pad Spacing (On Center) 134.000mm Jf , 34.000mm tj S jfl zJPadl Position ; Pad Staple (Top & Bottom) Пр1/03 3 I Pad Style (Lefts Right) Пр1/03 3 F SaSqeerr------- 0.200mm Silk Une Width 36.000mm Silk Rectangle Width IЗБ.000mm Silk Rectangle Height I Upper Lett 1 P Рис. 3.43 I I ! I I I I i: Л -,- ,...r-,:j . l ! 11 i) 111 >4nj 7 ptl  о Шабпон-3.ра1:2 jRefDesi. .iiiiiiiriiiiiiiiiiiiimiiiiiiiiriiriirniriiriiniimriiii III!....................I..............II r.......III!....... frypei- Рис. 3.44 Так же как вы рисовали графические объекты на разных слоях для корпуса DIP-16, вы можете это сделать и для этого корпуса. Посадочное место полностью готово и его можно записать в библиотеку. Щелкните по кнопке Pattern Save То Library (Сохранить посадочное место в библиотеке). Откройте библиотеку Корпуса микросхем и запишите созданное посадочное место с именем PQFP-240. Разработка символа микросхемы УГО элемента, используемое при рисовании электрических схем, должно выполняться в соответствии с ГОСТ 2.743-91. На рис. 3.45 показан пример УГО микросхемы и даны названия его составных элементов. В качестве примера возьмем микросхему К156ИЕ6. Запустите программу Symbol Editor, шелкните по кнопке Symbol Open (Открыть символ), в открывшемся стандартном диалоге найдите папку и откройте файл с именем Щаблон-1. Для запуска мастера подсказки щелкните по кнопке Symbol Wizard (Соз- дание символа по подсказке). Откроется диалог (см. рис. 3.46), который состоит из двух частей и занимает все рабочее поле программы Symbol Editor. Имейте в виду, что в видовом окне при открытии диа-юга может находиться любая картинка , обычно та, с которой вы работали последний раз. Работа с мастером подсказки сводится к заполнению окон в левой части диалога. При этом результаты вашей творческой деятельности тут же будут отображаться в видовом окне, поэтому ваши ошибки или неудачные решения будут сразу видны, и вы сможете их оперативно изменить. Напомним, что все вводимые вданном диалоге размеры относятся к графической части микросхемы, выполняемой на электрических схемах, и эти размеры никакого отношения к проектированию печатной платы не имеют. В данном слу- Имя вывода Обозначение функции элемента  (два варианта) Основное поле Дополнительное поле Щк Unlilledl Ejiit , i Rnish j 20.000mm Symbol Vidlh [ToQDmm Pin Spacing (s 2i ba Pins Left fe -r] Number Pins Right P Symbol Outline u200mm Line Width -Length-- Г Short Г Nwmal r..Long С User U.CDDmm Г Display- P HnName P HnDes Default Pin Ndme: DefaUt Pin Designator [l Current pin limiter-i iRefDesJ
-□ Рис. 3.46 чае следует учитывать только принятый шаг для рисования схем. Во всех наших примерах этот шаг равен 2 мм. Приступим к заполнению соответствующих клеточек диалога. Simbol Width (Ширина символа). Для данной микросхемы ширину можно установить равной 20 мм. При этом можно не опасаться ошибки. В дальнейшем, если этот размер окажется неудачным, что будет видно на экране, его легко можно будет исправить непосредственно в этом диалоге. Напомним, что для быстрого и удобного ввода данных в окна необходимо подвести указатель мыши к требуемому окну, нажать и, удерживая левую кнопку мыши, провести указателем по окну. Старый (заменяемый) текст (цифры) будет выделен цветом, после чего можно с клавиатуры водить новое значение, а старое автоматически исчезнет. Десятичную часть следует отделять от целой точкой. Буквы mm можно не вводить. Они будут появляться в окне автоматически. Pin Spacing (Шаг выводов). Это расстояние между соседними выводами микросхемы, выполняемое на схеме. Установите значение 4. Важно, чтобы эта цифра была бы кратна 2 мм и между выводами размешались надписи высотой 3-3,5 мм. Number Pin Left (Количество выводов с левой стороны символа). В данном случае установите значение 8. Number Pin Right (Количество выводов с правой стороны символа). Установите число 6. После этих установок на изображении микросхемы появятся требуемые выводы, причем с правой стороны они будут расположены не так, как это необходимо, что не должно вас останавливать - в конце работы над символом мы переместим выводы на нужные места. Symbol Outline (Контур символа). Сохраните в данном окне флажок, тогда программа автоматически изобразит контур символа. Если флажок не установить, то контур микросхемы будет отсутствовать. Это может потребоваться в тех случа-
