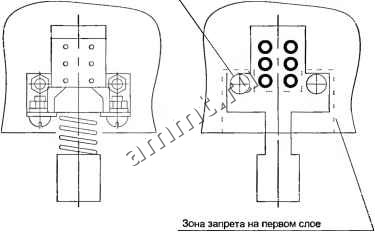

Читальный зал --> Разработка печатных плат (радиоэлектроника) Цвет линии запрета меняется в зависимости от установок в диалоге Options Current Keepout. Для варианта Current (Действующий) цвет лини заперта будет таким же, как цвет обычной линии для данного слоя. Если область запрета формируется как площадь, то ее цвет будет соответствовать цвету вычерчиваемых площадей данного слоя. Все эти цвета устанавливаются в диалоге Options Display (Установки экрана). Если в диалоге Options Current Keepout установлен вариант All (Все), то на всех слоях все варианты обозначения области запрета выполняются одним цветом, установленным в диалоге Options Display в окне Keepout (Область запрета). По умолчанию это темно-синий цвет. Область запрета может вводиться и удаляться на любом этапе работы над проектом. Изменение или корректировка этой области производится в режиме Select (Выбор) обычными приемами корректировки линий. На рис. 5.37 в качестве примера показан фрагмент печатной платы с разметкой для установки переключателя серии П2к, закрепленного на печатной плате при помощи уголка и винтов. Зона запрета на втором (последнем) слое определяется параметрами крепежного отверстия (устанавливается в диалоге Options Pad Style), а на первом слое определяется размерами уголка крепления и создается при помощи команды Place Keepout (Область запрета). Для учебных целей нанесите области запрета на печатной плате 6Uxl60 . Когда это будет сделано, то можно считать, что контур платы закончен, а учитывая, что он выполнен в соответствии с международным стандартом IEC 297-3 и может многократно использоваться как заготовка при конструировании ячеек данного типоразмера, его целесообразно записать в библиотеку. Выполните: МН -> File (Файл) -> Save As (Сохранить как...). В открывшемся стандартном диалоге найдите и откройте папку (или создайте новую папку с именем Типовые платы ), в которую запишите созданный контур печатной платы с именем 6Uxl60.>. Зона запрета на последнем слое  Трассировка проводников Компоновка очередной платы готова, и, казалось бы, можно приступить к трассировке печатных проводников, но, прежде чем это сделать, необходимо в программу (а фактически, в каждый конкретный проект) ввести правила трассировки или, иначе говоря, установить конструктивные и технологические параметры, которые должны будут соблюдаться при трассировке печатных проводников. Правила трассировки Работая над проектом, в частности используя автоматические и полуавтоматические средства трассировки печатных проводников, необходимо в программу ввести некоторый набор правил или, точнее, конструктивных и технологических параметров, по которым программа должна будет выполнять трассировку. Условно можно сказать, что для каждой электрической цепи проекта должны быть введены определенные конструктивные параметры. Чтобы упростить запись параметров, электрические цепи могут группироваться в классы или группы, и тогда параметры могут назначаться сразу на всю группу цепей, отнесенных к этому классу. Объединить в группу можно также цепи, ограниченные местом расположения (локальная зона), для которого можно назначить свои конструктивные параметры. В целом это сложный и многоплановый инструмент настройки программы, но именно он определяет правильность реализации в проекте конструкторского замысла. Напомним, что эти правила могут быть установлены заранее (частично или полностью) при разработке электрической схемы, о чем говорилось в главе Разработка электрической схемы , а при работе с проектом в программе РСВ они могут быть откорректированы, дополнены или созданы заново. Для задания правил трассировки выполните: Options => Design Rules. В открывшимся диалоговом окне будет представлено несколько вкладок, расположенных в порядке возрастания приоритета задаваемых в них правил: Design - установка правил на весь проект; Layer - правила, задаваемые на конкретном слое; Rooms - задание правил в пределах локальной зоны на заданном слое; Net Class - задание правил для класса цепей; Net - правила, устанавливаемые для конкретной цепи; Class to Class - правила, устанавливаемые между цепями, принадлежашими двум разным классам. Часть из этих вкладок присутствует в аналогичном диалоге программы Schematic, и о них говорилось в соответствующей главе, поэтому о повторяющихся установках в данном месте будет рассказано кратко Некоторые параметры трассировки задаются на вкладке Route, которая открывается после выполнения команд: Options => Configure. Перечислим основные из них: Miter Mode - тип срезки в углах. Может принимать значения Line (Линия) и Arc (Дуга); Trace Length - длина проводника. Можно минимизировать длину (Minimize Length) или установить режим максимального огибания препятствий (Maximize Hugging); Stub Length - длина отводов от контактных площадок. Можно задавать значение в щагах сетки (Grid Point) или единицах измерения (Length). Первая Вкладка Design (Проект) позволяет ввести нормы и параметры, распространяемые на весь проект (см. рис. 5.38), на котором показана только верхняя часть диалогового окна. Чтобы ввести новый (очередной) параметр, щелкните по кнопке Add (Добавить), откроется диалог Place Attribute (Установка признака), в котором выберите один из критериев: Net (Цепь) или Clearance (Зазор), после чего в окне Name (Имя) выберите параметр и введите в окне Value (Значение) требуемую величину (цифровое значение). Options Design Rules
Рис. 5.38 Для критерия Net (Цепь) представляют интерес параметры: Мах Net Length - максимальная длина цепи; Min Net Length - минимальная длина цепи; Optimize - оптимальная длина цепи; Tia Net - цепь, прокладываемая в тени экрана; Via Style - стиль переходного отверстия; Width - щирина печатного проводника. Для критерия Clearance (Зазор) - следующие параметры: Board Edge Clearance - расстояние до края платы; Clearance - зазор (имеется в виду любой зазор между элементами проводящего рисунка); Hole То Hole Clearance - зазор между двумя отверстиями; Line То Line Clearance - зазор между проводниками; Pad То Line Clearance - зазор между ЭДМ и проводником; Pad То Pad Clearance - зазор между двумя ЭДМ; Silkscreen Clearance - зазор между элементами маркировки; Via То Line Clearance - зазор между переходным отверстием и проводником; Via То Pad Clearance - зазор между переходным отверстием и ЭДМ; Via То Via Clearance - зазор между переходными отверстиями. Во всех установках, где упоминается переходное отверстие и (или) элемент для монтажа (ЭДМ), имеется в виду расстояние между контактными площадками этих элементов. Вкладка Layers (Слои) присутствует только в программе РСВ и позволяет устанавливать зазоры между элементами проводящего рисунка печатной платы раздельно для каждого слоя.
