ям отечественных нормативных документах, рекомендующих обозначать первый вывод точкой или кружком. Поэтому в нащем примере установите None (Не требуется). В дальнейшем мы введем метку, соответствующую отечественным нормативным документам.

На этом основная часть работы над посадочным местом микросхемы заканчивается (см. рис. 3.40). Щелкните по кнопке Finish (Конец), мастер подсказки свернется, а рисунок будет перенесен на рабочее поле программы Pattern Editor, и с ним можно продолжить работу.

По максимуму на посадочном месте должна присутствовать маркировка и графика на трех уровнях:

рисунок и маркировка позиционного обозначения для сборочного чертежа на слое проекта Тор Assy;

контур элемента и позиционное обозначение на первом слое платы, выполняемые краской и размещаемые на слое проекта Тор Silk;

маркировка на последнем слое платы, выполняемая краской и размещаемая на слое проекта Bot Silk.

Вначале сформируем рисунок, который будет воспроизводиться на сборочном чертеже. Включите слой Тор Assy (Верхний графический) и приемами рисования начертите картинку , которая будет использована для сборочного чертежа платы. На этом же слое следует нарисовать кружочек, соответствующий первому выводу

микросхемы. Для этого установите сетку 0,25 мм и при помощи команды

Place

Arc нарисуйте кружок диаметром 1 мм, отмечающий положение первого вывода.


PaUein Туре

Number Of Pads Down trJNumbet flf Pads Across

Finish

2.500mm Pad Spacing (On Center)

7.000rnm 4] Pattern Width 7.620rmi Patlern Height fi zJPadl Position

PadSt>le(Pad1)

Пр08Л.2 3 l~ Rotate

Pad Style (Other)

Кр08Л.2 3 Г RCate rF SilkScreen----

0.200mm rj S Line Width

6.500mm j Silk Rectangle Width;

21.500rnm Silk flectangle Height

I None 3 Type



Рис. 3.41

Затем установите действующим слой Bot Silk (Нижний маркировочный) и нарисуйте то, что должно наноситься краской на последнем слое печатной платы.

Обращаем внимание, что обозначение {RefDes}, выполненное Мастером подсказки, располагается на слое проекта Тор Silk. Как отмечалось выще, эта маркировка может присутствовать на нескольких слоях, причем в виде пустыщки {RefDes} на слое проекта Тор Assy. В данном случае существующую маркировку лучще удалить и выполнить ее заново на требуемых слоях и нужным шрифтом.

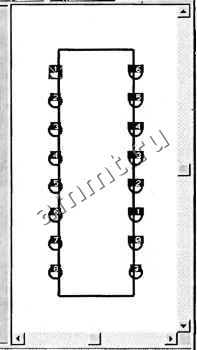

Результат работы показан на рис. 3.41. Конечно, на экране компьютера в цветном изображении рисунок будет смотреться гораздо эффектнее.

Посадочное место полностью готово и его можно записать в библиотеку. Для этого можно создать (или открыть) специальную библиотеку для посадочных мест с именем Корпуса микросхем , в которой посадочное место можно записать с лаконичным именем DIP-16 .

Перейдем к созданию посадочного места микросхемы в корпусе PQFP с 240 выводами, основные конструктивные параметры которого приведены на рис. 3.42.

Вновь щелкните по кнопке l Pattern Open (Открыть посадочное место) и откройте Шаблон-3, но, прежде чем приступить непосредственно к созданию посадочного места, целесообразно разработать контактную площадку с требуемыми размерами, хотя это можно сделать и в процессе работы.

Выполните: МН -> Options Pad Style, щелкните по кнопке Сору и введите для новой КП имя КПМ 1x03 . Откройте диалог Modify (Simplex).

Установите флажок в окне Тор и введите значения в окнах: Width - 1,0 мм. Height - 0,3 мм. Shape - Rectangle. В данном случае, в отличие от многих предыдущих, необходимо произвести установки в зоне Plane Swell (Превыщение размера защитной маски). Дело в том, что расстояние между смежными контактными площадками очень маленькое, и если сохранить для данной КПМ эти размеры такими же, как были установлены для всего проекта (Global), то окна в масках из-за малого щага сольются, образуя общее окно для всей группы контактных площадок. Чтобы исключить возможность образования во время пайки перемычек (мостиков) между соседними контактными площадками, в этом промежутке обязательно должна находиться полоска защитной маски. Чтобы получить в зазоре защитную маску с размером 0,1 мм, необходимо в диалоге Modify Pad Stile в зоне Plane Swell снять флажок в окне Local Swell (Локальное превыщение) и установить в окне собственное значение, например О, 05 мм.

Теперь можно перейти непосредственно к созданию посадочного места.

Щелкните по кнопке Pattern Wizard (Мастер подсказки посадочного места) и произведите все установки в открывшемся диалоге, как это показано на рис. 3.43.

Обратите внимание, что диалог мастера подсказки в данном случае отличается от того, с которым вы работали в предыдущем примере. В нем имеются новые установки:

Number Of Pads Down (Количество ЭДМ в вертикальном ряду);

Number Of Pads Across (Количество ЭДМ в горизонтальном ряду);

Pad to Pad Spacing (Расстояние между центрами смежных ЭДМ);

Pattern Width и Pattern Height (Ширина и высота посадочного места).



□ 34,85

□ 32.1


0,2 (MinO,075)

0.66

2,25

59x0,5=29.5

\zzz

VZZl VZZl

\ZZZ1

Рис. 3.42

в данном случае это - межцентровые расстояния между вертикальными и горизонтальными рядами ЭДМ.

Окно Rotate (Вращение). Для выбора правильной ориентации ЭДМ следует установить флажок для соответствующих рядов ЭДМ.

Воспользуйтесь размерами корпуса данной микрсхемы, показаными на рис. 3.43, введите необходимые параметры (размеры) во все окна Мастера подсказки и щелкните по кнопке Finish (Конец). Результат работы показан на рис. 3.44, где посадочное место показано в многооконном режиме (для этого необходимо выполнить команды Window - Tile).

5129
