Состояния автомата можно колировать двоичными кодами, кодами 1 из N и др.

Автомат можно построить, приспособив к необходимому функционированию типовую ИС среднего уровня интеграции (счетчик, сдвигаюший регистр), добавив к ним специально спроектированную логическую часть.

Реализации автомата с использованием ИС памяти, программируемых лога-ческих матриц и тому подобных устройств поясняются далее (после рассмотрения соответствующих средств). Ниже даны примеры построения автоматов на уже изученных типовых элементах при кодировании состояний двоичными кодами и кодами 1 из N .

Пример проектирования

Пусть необходимо спроектировать автомат с двумя режимами работы, управляемый входным сигналом М. При М = О автомат работает как двоичный счетчик с модулем счета 8, при М = 1 как счетчик в коде Грея.

Примечание

Код Грея используется в системах контроля ЦУ, преобразователях механических перемещений в цифровой код и т. д. При переходе от предыдущей кодовой комбинации к следующей в коде Грея изменяется только один разряд. Первые восемь комбинаций кода Грея представлены в табл. 3.11.

Таблица 3.11

Десятичная цифра

Код Грея

Десятичная цифра

Код Грея

1 1

1 1

1 0

1 0


Рис. 3.23. Диаграмма состояний автомата для примера его проектирования



Кодирование состояний автомата, являющегося автоматом Мура, определяется здесь самой постановкой задачи. Диаграмма состояний автомата показана на рис. 3.23. Изменение управляющего сигнала М сразу же ведет к изменению режима, т. е следующее состояние будет принадлежать уже другому колу.

Вариант 1

Автомат, построенный на триггерах JK и логических элементах И-НЕ.

Таблица переходов автомата (табл. 3.12), соответствует диаграмме его состояний.

Таблица 3.12

Входной управляющий сигнал

Исходное состояние

Ноаое состояние

Входной управляющий сигнал

Исходное состояние

Новое состояние

Ог 0,

Огн. Q.h. Оон

Огн. 0,н, Оон

0 1

1 1

1 0

1 0

0 0

0 0

1 1

0 1


Синтез функций возбуждения дяя автоматов с триггерами JK имеет интересную особенность. Они могут быть получены не только указанным ранее путем, а и без поиска в таблицах функций J и К, столбцы которых можно в этом случае исключить.

Из данных о функционировании автомата можно получить функцию переходов каждого триггера

Он, = F (XI, Х2,..., Хь От. Q2,-. On)-

Эту функцию можно разложить следующим образом

0 i = fiQiVgiOi, (а)

где функции f и g уже не содержат соответственно переменных Qi и Qj. Характеристическое уравнение триггера типа JK имеет вид:



Сопоставляя выражения (а) и (б), получим f, = J g, = Kj.

Следовательно, положив в функции переходов трИ1гера Qi - О, сразу получаем функцию возбуждения для входа J:

Q i =fi = -ii.

Qi = o

а приняв условие Q = I, можно получить функцию возбуждения пли входа К,:

= Bi = К т. е. Ki = gj.

1

При этом члены формул для Qh не содержащие Qj, и Q преобразуются путем умножения на OiVQi = 1 в расширенную форму, в которой все слагаемые содержат переменные Qj или Q,.

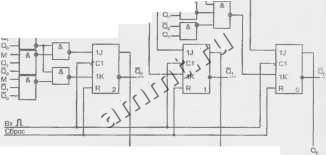

Рис. 3.24. Схема автомата на триггерах JK для примера проектирования В результате можно получить выражения

Кг = MQ,OoVMO,Qo= MOiQo MQ,Oo;
