На рпс. 258 приведены частотные н фазовые характеристки указанных схем, из которых видно, что с помощью схем коррекции (рнс. 257, в,г) мэжно получнть большее усиленне на каскад при данной неравномерности частотной характеристики, однако прн зто.м получаются большие фчзовые искажения. Применяя схе.чы межкаскадной связи с четы-ре.хполюсника1Ш, в которых паразитные емкости анодной н сеточной цепей разделены, люн{но получить в 1,5-3 раза большее усиление на каскад, чем в схемах связи с двухполюсниками. На рис. 259 приведены четы-рехполюсные схемы связи и рекомендуемые относительные величины элементов связи, дающие оптимальные характеристики (за единицу принято сопротивление емкости С на частоте р2).На рис. 260 приведены соответственно частотные и фазовые характеристики этих схем.

Vii рассмотрения схем рис. 2,59 видно, что необходимо иметь опреде-ле1шые соотношения между емкостя.мн С и С , что на практике не всегда обеспечивается, поэтому полностью использовать преи.мущества схе.м сложной коррекции не всегда воз.\южно.

Приведенные на рис. 257,259 схемы представляют собой частные случаи общих схе.м фильтров низких частот и могут быть рассчитаны по формулам, приведенным в гл. VH. Это легко показать, если перечертить их аналогично тому, как это показано на рнс. 2G1.

На рис. 262 приведена еще одна схема широкополосного усилителя с магнитной связью между катушками звеньев фильтра. Фильтр включаег полузвено / для связи с усилительной лампой, полузвено для связи с последующей лампой и полузвено / с т= 0,6 для связи с нагрузкой R. Сравнивая звено / с Т-образным звено.м типа т (рис. 263), замечаем, что оно эквивалентно звену тнпа т с отрицательной индуктивностью (-М) в параллельной ветви, поэтому в этой схеме /п всегда больше 1, в то время как для обычных звеньев т<;1.

Применение магнитной связи позволяет согласовать схе.му при различных соотношениях емкостей С и С , выбрать корректирующие элементы по величине мини.мальной емкости (а не максимальной, как в других схемах) и за счет этого увеличить коэффициент усиления при данной ширине полосы. Включение промежуточных звеньев фильтра в схемах коррекции, например, аналогично тому, как это сделано на рис. 261, позволяет осуществить произвольное число высокочастотных выходов без практического уменьшения усиления.

Схемы межкаскаднон связи с четырехполюсниками, несмотря на свои преимущества из-за сложной настройки, применяются иа практике реже, чем схемы простой коррекции.

Схема простой коррекции рис. 257 находит широкое применение в многокаскадных усилителях, так как дает меньшие фазовые искажения и обладает лучшими переходными характеристиками, че.м более сложные схемы.

Пример. Рассчитать предварительный каскад видеоусилителя с простой коррекцией (рис. 257) на лампе 6Ж5П. Каскад предназначен для раскачки выходной ступени, па лампе 6П9. Высшая частота полосы пропускания = 5 мггц.

1. Определяем суммарную емкость С. нагружающ,ую усилитель,

С = С С , , -г С =2,5-г 13+10,5 = 25 пл.

вых (6ш5п) вх (ОпЭ) м

2. Сопротивление емкости С на частоте Fz равно

С 27tf,C 6,2S . 5 10 . 25 . 10-

Из рис. 257,а находим:

3 1,6-

о 0,2 0,4 0,6 as О /,2 ;,4 /,б

Усиливаемая частота f Наидысшоя частота f

О 0.2 0,4 0,6 0,8 W 12 (,4 16 Усилибоемоя частота f , Наивысшая частота Г ft

Рис. 258. Частотные и фазовые характеристики усилителей с простой коррекцией: 1 - для схемы рис. 257, а; 2 - для схемы рис. 257,6; 3 - для схемы рис. 257,в; 4 - для схемы рис. 257,г.

со от

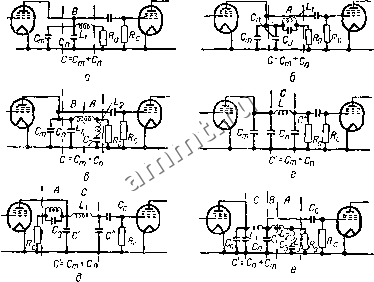

Рис. 259. Схемы сложной коррекции видеоусилителей в области высоких частот.

	o>

7j Частот, при которой jL . R,

0.1 0,2 , -Г Усояиваемая частота

ft ЧоСтото,при котооои--r, R<,

Рис. 260. Частотные и фазовыехарак-теристики схем со сложной коррекцией: / - для схемы рис. 259,о; 2 - для схемы рис. 259,6; 3 - для схемы рис. 257,0.

Рис. 261. Схемы коррекции видеоусилителей, представленные в виде схем фильтров низких Частот.
