канатика или медного провода диаметром 1,0-2,5 мм. Расстояние между проводами должно быть равно 47 d, где d - диаметр провода.


< Высота

Рис. 481. Ромбическая антенна: / - изоляторы; 2 - фидерная линия 550 ом.


Рнс. 482. Длиниопроводиая антенна 1 - изолятор.

Ромбическая антенна должна быть строго ориентирована относительно направления на передатчик. Допустимое отклонение составляет ±5-6°.

Длнннопроводная антенна (рис. 482) представляет собой горизонтальный провод, подвешенный на двух мачтах высотой 7-10 м н направленный свободным концом на передатчик.



Рис. 4ЬЗ. Ск1Летная схема Рис. 484. Схема распределительной

коллективной антенны: коробки.

/ - антенна; 2 - антенный усилитель; S - основной фидр; */ - телевизоры; Ь - ра преде лительиые коробки; 6 - абонентские отводы.

Коллективная телевизионная антенна. Коллективные телевизионные антенны позволяют у.Ачшать вшшнии вид зданий и уменьшать расходы на сооружение антенных устройств, особенно при дальнем приеме.



Ненаправленные УКВ антенны

Схема коллективной телевизионной антенны приведена на рис. 483. При малых расстояниях от телецентра антенный усилитель может быть исключен. Желательно применять сложные антенны с рефлектором и директорами. Основные фидеры и абонентские отводы необходимо выполнять коаксиальным кабелем.

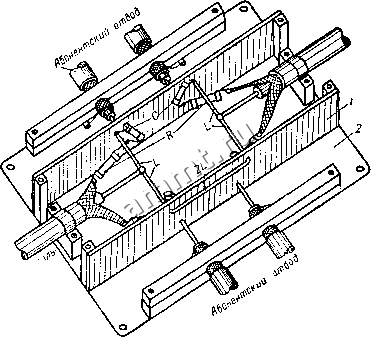

Рис. 485. Конструкция распределительной коробки: / - гетинакс; 2 - медь пли латунь.

Схема распредлительиой коробки с развязываю-цими отводами приведена на рис. 484. Коробка рассчитана на включение четырех телевизоров. Емкости С имеют величину примерно 4-5 пф, индуктивности 1. выполняются из прямых отр.зков голого медного (лучше посеребренного) провода .длиной 15-20 мя и диаметром 0,5-0,6 мм. Для индуктнвностей 2 L длина прозода увеличивается вдвое. Конструкция распределительной коробки показана на рис. 485.

§ 8. НЕНАПРАВЛЕННЫЕ УКВ АНТЕННЫ

Ненаправленные УКВ антенны могут применяться для приема радиовещания с ЧУ\ от передатчиков, распотож=нных в разных направлениях, или для приема радиолюбительских передач в УКВ диапазоне. Поворотные направленные антенны представляют собой более сложные конструк-



иии, ио вместе с тем обладают большой эффективностью и позволяют вести прием на больших расстояниях.

Два типа вуСратсрных антенн, имеющих характеристику направленности в горнзонтал! ной плоскости в виде круга, схематически показаны ни рнс. 4ЬЬ Расчет таких ант< нн производится аналогично расчету направленных вибраторных антенн 7, 1Л. XV).


Рис. 4бС. Ненапрарлсниые вибраюрные антенны.


Рис. 487. Крепление ттыревой антенны к koj пусу автомобиля: 1 - антенна; 2 - изолятор.

§ 9. АВТОМОБИЛЬНЫЕ АНТЕННЫ

Для автомобильных приемников обычно применяются небольшие штыревые антенны (высотой 0,5-1,5 м), которые устанавливаются в различных местах: над ветровым стеклом, у правой или левой дверки, на капоте двигателя, на ьрыльях. Наибольшая ьысота штыревых антенн, применяемых при работе в дьижснии, составляет 4 м. Наилучшим типом штыревой антенны является телескопическая мачта, которая выдви1ается из Кчбипы.

Антенны ьренятся к корпусу aьтovoбиля при помоши изолтрующих втулок (рис. 4Ь7). При этом одна из ьтулок (обычно нижняя) снабжается затяжным болтом, соединяющим антенну с центральным проводом коаксиального кабеля, которым антенна подводится к гфисмнику. Высокие штыревые антенны крепится на корпусе автомобиля не жестко, а с помощью антенных изоляторов с амсртизатсрами (рези!юрыми или леталлическими). Амортизатеры предохраняют антенну от поломки при проезде мест с ограниченными габаритами по высоте; антенна наклоняется, но не ломается, после проезда препятствия антенна снова вы; рямляется.

Автомобильные приемники заземляются путем соединения с корпусом автомобиля.

§ 10. ЗАЗЕМЛЕНИЯ

Нсобуодиуость заземления приемника. Приемники, питающиеся от сети [к реме иного тока, не нуждаются в специальном заземлении, так как они фактически заземляются через питающую сеть, благодаря емкости между первичной обмоткой силового трансформатора и сердечником. В некоторых случаях специальное заземление улучшает прием.
