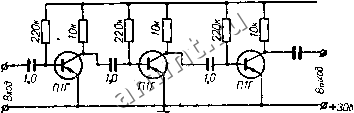

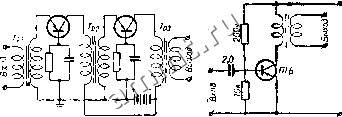

Читальный зал --> Сведения электротехнологии в-зп-  Р с. 163. Схема усилителя на плоскостных триодах с заземленными эмиттерами. Каскады предварительного усиления с трансформаторами дают возможность получить большее усиление при том же числе триодов, чем каскады на сопротивлениях, но усилитель в этом случае имеет большие габариты, вес и стоимость. На точечных триодах в случае заземления основания особенно выгодно применять трансформаторы, так как это позволяет значительно повысить общее усиление (примерно в 5 раз на каждый каскад). На рпс. 165 приведена схема двухкаскадного усилителя звуковых частот с автоматическим смещением на эмиттер. Такой усилитель может быть собран как на точечных, так и на плоскостных триодах. Схема каскада предварительного усиления на плоскостном триоде с заземленным эмиттером приведена на рис. 166. Выбор режима работы каскадов предварительного усиления. В усилителях на сопротивлениях значения сопротивлений в цепях коллектора желательно выбирать в несколько раз больше входного сопротивления после- -4,5  Рис. 164. Схема каскада с заземленным коллектором.  Рис. 165. Схема усилителя иа трансформаторах с автоматическим смещением на эмпттер. +4,55 Рис. 166. Схема каскада с трансформатором и заземленным эмиттером. дующих каскадов. Напряжение источника питания цепи коллектора берется равным сумме напряжения на коллекторе и падения напряжения на сопротивлении, включенном в цепь коллектора. Для каскадов с трансформаторами необходимое напряжение источника питания цепи коллектора определяется как сумма напряження на коллекторе в рабочей точке U и падения напряжения на активном сопротивлении первичной обмотки трансформатора г. Ео = Uuo + fno Г I, .д5 постоянная составляющая тока в цепи коллектора. Для повышения экономичности питания токи покоя эмиттера и коллектора в каскадах предварительного усиления следует брать порядка 05 - \ ма; при меньших токах рабочая точка будет находиться на нижнем загибе эмиттерной характеристики, что приведет к снижению усиления и увеличению нелинейных искажений. Для уменьшения расхода энергии напряжение источника должно быть по возможности малым, поэтому на коллектор следует подавать напряжение, достаточное для обеспечения необходимой амплитуды напряження сигнала на выходе. Так, напри,мер, при усилении напряжений порядка милливольт достаточно иметь напряжение 0,5-1 е. В других случаях напряжение источника выбирается порядка 20-30 в и более. Напряжение на коллекторе не должно превышать допустимой для данного типа триода величины. Выбор рабочей точки определяется в основном напряжением смещения (эмиттер-основание). При токе покоя в 0,5-1 ма триоды, предназначенные для предварительного усиления, требуют напряження смещения от --0,1 в до -f 0,3 в. Прн включении триода по схеме с заземленным эмиттером смещение осуществляется обычно путем соединения основания с минусом источника питания через сопротивление порядка нескольких сот килоом. Величина смещения здесь определяется током в цепи основания и подбирается изменением величины этого сопротивления. При использовании схемы с общим основанием для получения стабильного режима смещение целесообразно подавать от источника с напряжением в 1-1,5 в, включив последовательно сопротивление такой величины, чтобы напряжение на эмиттере было равно необходимому. Расчет каскадов предварительного усиления. Для расчета каскада на кристаллическом триоде нужно знать входное сопротивление R и выходное сопротивление /?вь1х> которые могут быть подсчитаны по формулам, приведенным в таблице 92. Там же приведены формулы для расчета коэффициента усиления. Коэффициент усиления п-каскадного усилителя с заземленными эмиттерами может быть подсчитан по формуле Емкость разделительного конденсатора 1,5 1№ р<мкр) - . п . (М-1) де fg-- наиболее низкая усиливаемая частота, Мц-коэффициент частотных искажений (можио принять равным 1.2-1,3). £42 Усилители HusKoii частоты Коэффициент частотных искажений на высоких частотах где / - нашысшая частота, С - входная динамическая емкость и i?pj - входное сопротивление постедующего каскада. Если каскад предварительного усилителя собран на точечном триоде по схеме с трансформатором, то коэффициент трансформации 1 Z вых + Г1 + Г2 где г, и /-g - сопротивления первичной и вторичной обмоток, R - входное сопротивление последующего каскада. Индуктивность первичной обмотки трансформатора 4г./ -)/м2-Г Величина допустимой индуктивности рассей-Еання вых(  2я/з Рис. 167. Схема каскада где f -наивысшая частота, Л1 - коэффици-с отрицательной обратной в у связью. ент частотных искажении на этой час- тоте. Применение отрицательной обратной связи. В схеме с заземленным эмиттером для целей стабилизации и повыщения линейности амплитудной характеристики, а также для увеличения входного сопротивления можно применять отрицательную обратную связь. Для этого в цепь эмиттера включается сопротивление R (рнс. 167). Входное сопротивление в этом случае равно ьх - 0 + 1 - а а выходксе Р , (1 ::) I ( к + ?г)(э + э) И коэффициент усиления напряжения Прн увеличении R усиление каскада падает, а R. возрастает, что иногда выгодно. В многокаскадном усилителе при введении Rg емкость переходных конденсаторов может быть уменьшена.
