приведено на рнс. 151. Преимуществами этих схем перед схемой рис. 150 являются: 1) отсутствие воздействия внешних помех на регулирующий этемент (потенциометр); 2) возможность применения нх для автоматической регулировки усиления.


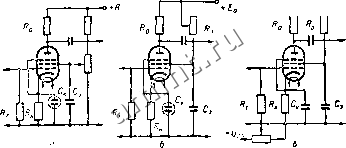

Рис 151. Схемы регулировки усиления; а - потенциометром в экранной сетке; б - переменным сопротивлением в экранной сетке; в - изменением смещения ва

управляющей сетке.

Усиление можно регулировать путем изменения величины обратной связи. Недостатком этого способа является невозможность уменьшения усиления до нуля.

Для обеспечения плавного изменения громкости во всем диапазоне регулирования в схеме рис. 150 следует применять потенциометры, сопротивление которых между нижними (по схеме) концами изменяется по логарифмическому закону.


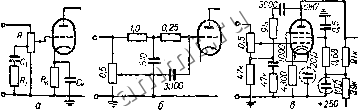

Рпс. 152. Схемы компенсированных регуляторов громкости: а - с отводом от потенциометра; б - со специальной цепью; в - с обратной связью.

Компенсированный регулятор усиления одновременно с регулировкой усиления изменяет часготную характеристику усилителя так, чтобы скомпенсировать изменение частотной характеристики уха в зависимости от громкости. При малой громкости чувствительность уха к низким частотам понижается, поэтому с уменьшением усиления частотная характеристика усилителя должна и.меть подъем в области низких частот.

Схемы компенсированных регуляторов усиления показаны на рис. 152.

Регулировка тембра. Регулировка тембра звука основана на регулировке частотной характеристики усилителя в области низких п высоких



Jul -il

0,05

Hhtr

5000!

Рнс. 153. Схемы регулировки тембра, обеслечнвающне только срез высоких частот: а - первый вариант; б - второй вариант; в - третий вариант (с помощью

обратной связи).

,ао5 юоо

*£а


0,05 ЮОО

0.05

200к

Рис. 154. Схемы регулировки тембра, обеспечивающие срез и подъем высоких частот.

0,05

-I Q

Рис. 155. Схемы регулировки тембра путем изменения частотной характеристики в области низких частот.



звуковых частот. В простейших усилителях применяется только регулировка тембра в области высоких частот.

Схемы простейших регуляторов тембра, позволяющих осуществлять лишь срез высоких частот, приведены на рис. 153. Более сложные схемы, приведенные на рис. 154, позволяют осуществлять как срез (14-16 дб), так и подъем (до 14 сб) высоких частот (10 кгц), причем для схем а и б частотная характеристика имеет подъем на низких частотах (50 гц) до 16 дб. Схемы рис. 155 позволяют регулировать частотную характеристику в области низких частот. Схема а даст возможность получить подъе.м 1Ш частоте 50 гц до 16 дб, а схема б, кроме того, и спал на той же частоте до 10 дб.

j6H8C

0,05 6?0

~7~Л

84 X

as I 0,3

1000

Рис. I5Q. Схема раздельной регулировки низких и высоких частог.

Регулировку тембра можио осуществлять и в цепях отрицательной обратной связи. Однако такие схемы не дают лучших результатов н менее устойчивы, особенно прн глубоких регулировках.

Наиболее эффективны схемы регуляторов тембра, в которых тракт звуковой частоты делится на три канала: нижних, средних и высоких частот. Регулировка производится раздельно в каждом канале, чаще только в каналах низких и высоких частот. Примером такой схемы может быть схема, приведенная на рис. 156, обеспечивающая регулировку высоких частот (6 кгц) в пределах ±14 дб к низких (50 гц) в пределах ± 12 дб.

Для усилителей с двухтактными оконечными каскадами желательно применять схемы регуляторов тембра, обеспечивающие подъем и спад частотной характеристикн в области ннзкнх и высоких частот. В более простых усилителях достаточно хорошо работают схемы рсгулягоров тембра, приведенные на рнс. 153 и 154.

§ 18. РАСШИРЕНИЕ ДИНАМИЧЕСКОГО ДИАПАЗОНА

Расширять динамический диапазон (диапазон громкости) особенно необходимо при проигрывании граммофонных пластинок, диапазон гром-костей которых обычно не превосходит 25 дб, тогда как для естественного звучания речи и музыки нужен диапазон громкости в 40-70 дб. Для рас-ЧНрения динамического диапазона следует изменять усиление усилителя
