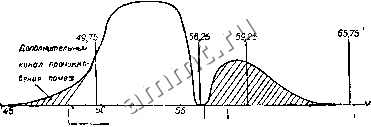

Читальный зал --> Сведения электротехнологии точек, лниий, пробегающих вдоль строк или заполняющих (при электро. сварке) весь экран (рис. 398,5). Помехи от больших массивов, высотных зданий, производственных корпусов, из-за разности хода между прямым н отраженным сигналами могут привести к затемнению в левой части экрана (в виде вертикального столба) или при большой интенсивности отраженных спгналов-к сдваивз-пню изображения (рис. 398,Л). Возможные пути проникновения помех в приемник: 1) через антенну (путь сигнала), ?) через провода питающей сети, 3) непосредственное воздействие на фидер антенны, 4) непосредственное воздействие на шасси, 5) непосредственное воздействие на контуры и участки схемы прием-ника.  ) прогроммо W 65 JhipoapuMMO Рис. 399. Частотные характеристики первого канала приемников КВН-49 и ЛенинградТ-2 . По частотному спектру, занимаемому помехами, различают: 1) помехи, спектр которых расположен вне полосы спектра телевизионного сигнала, 2) помехи, спектр которых расположен в полосе спектра телевизионного сигнала. Воздействие на приемник помех, расположенных в полосе телевизионного сигнала, очевидно. По.мехи, спектр которых расположен за пределами полосы частот телевизиоииого сигпала, могут попадать в приемник как через дополнительные каналы, так и через ос1Ювной канал вследствие возникновения комбинащюнных частот и перекрестной модуляции в УВЧ илн смесителе из-за нелннейностн их характеристики, а также из-за наличия высших гармоник в гетеродине. Методы борьбы с помехами в приемнике. В зависимости от путей про-пнкиовения помех в приемное устройство, типа помех, применяются различные способы борьбы с ними. 1. Способ частотного разделения помех и сигнала. Этот способ применим, если частотный спектр помехи лежит за пределами спектра, занимаемого телевизионным сигналом, или в полосе, но достаточно узок. На рис. 399 представлены частотные характеристики первого канала приемников КВН-49 и Ленинград Т-2 . (Частотные характеристики второго и третьего каналов аналогичны, но сдвинуты в сторону высоких частот.) Из графика видно, что дополнительные каналы в этих приемниках занимают значительную область частот, совершенно не нужных для прохождения телевизионкого сигнала. Это увеличивает не только возможность прямого проникновения помех со спектром, расположенным в этнх каналах, но и число каналов для комбинационных частот. Наиболее опасно проникновенпе помех на первую лампу, поскольку ймеино здесь возникают комбинационные частоты. Поэтому частотное разделение сигнала и помехи должно быть выполнено на входе приемника. При конструировании помехоустойчивых телевизионных приемников необходимо вместо апериодического входа (как, например, в КВН-49 и Ленинград Т-2 ) применять настроенный контур. Для частотного разделения сигнала и помехи могут применяться: 1, Фильтры верхних частот, подавляющие все помехи, спектр которых расположен ниже наиболее низкой частоты телевизионного канала. Это C,420oi g 75 20 40 60 Рнс. 400. Сетевой фильтр и его характеристика затухания. тип фильтра наиболее эффективный, так как более вероятно расположение частотных спектров помех ниже частот телевизионного канала. 2. Фильтры нижних частот, которые подавляют все частоты, расположенные выше наивысшей частоты телевизионного канала, а также частоты, попадающие в дополнительный и зеркальный каналы. 3. Полосовой фильтр, объединяющий свойства фильтров нижних п верхних частот. 4. Заградительный узкополосный перестраивающийся фильтр, который применяется для подавления помех, занимающих узкий спектр в полосе частот телевизионного канала. Применение этого фильтра вырезает часть составляющих телевизионного сигнала и несколько снижает качество изображения. Поэтому прн отсутствии помех этот фильтр нужно выключать. 5. Сетевой фильтр, представляющий собой фильтр нижних частот с граничной частотой 4-5 мггц (рнс. 400) или ниже (выполняется только симметричным). Большое значение имеет качество заземления этого фильтра. Корпус фильтра необходимо соединять с шасси телевизора коротким проводником. Указанные фильтры рассчитываются по формулам, приведенным в гл. vn. На рис. 401 приведены схемы и данные фильтров, предназначенных Для защиты 1-го и 2-го каналов. Эти фильтры выполняются асимметричными в случае применения коаксиальных кабелей и симметричными при двухпроводных симметричных фидерах. На рпс. 402 показано несколько вариантов конструкций фильтров. Если телевизионный приемник не обладает достаточной избирательностью, то при пятиканальной системе телевизионного вещания в некоторых зонах возможны помехи от телевизионных передатчиков, работающих в смежных каналах. Основной причиной недостаточной избирательности Вход Вход  Вход Вход вход -Ъ-С,10-С,7- c7i5] Выход 3,56 g ц-з \ 0 20 40 eOfuesu 0,!7i.;0,87.j J,23L,0fila Выход сГгг ~с, г9 c7 6-1 выход 40 60 80 lOOfuieu i C 24 Сзг* 1 Cj Ф ! Ввб 60  40* 60/ M3SU Lj 0,27 0.229 Ц t - --Тягу- -япг--ЛЯГ! . - Ac, !6 СгбЗфСзШХе 15 Выход  t, 0,W5 t4 0,885 i выход 0.06 ± Сз ISOj -I----j 6 96 60 40 20 0 40 60 80 WOtwm C, 7 Выход - JL-C, -20T Рис 401. Фильтры для подавления помех на входе телевизора и их характеристики затухания: а, в - фильтры верхних частот; б,г - фильтры нижних частот, соответственно для 1-го и 2-го каналов; д - полосовый фильтр; е - заградительный фильтр. телевизоров является применение режекторных контуров, предназначенных для защиты видеоканала от помех со стороны звукового сопровождения. Режекторные контуры приводят к возникновению второго максимума (рнс. 403), так как связанные контуры всегда обладают двумя частотами связи.
