Продолжение табл. 70

Обозначение лампы

Г-807

Г-411

ГУ-13

ГУ-13

ГУ-32

ГУ-50

Максимальная мощность, длите и>но рассеиваемая BTopoii сеткой (в вт)

Максимальная мощность, длительно рассеипаемая

Максимальная рабочач частота (в мггц) . . .

Входная емкость (в пф)

<19.5

<12

<9,4

<15

Выходная емкость (в п/)

<17.5

<14,5

<1,8

<10.3

Проходная емкость (в пф)

<0,25

<0,16

<С,05

<0,1

Высота максимальная {и мп).......

93,5

93,5

Диаметр максимальный (в мм).......

45,3

45,3 вертикаль-

Рабочее положение . . Охлаждение......

вертикальное, выводами вниз

естественное

любэе

ное выводами вниз

Цоколевка ......

I 1-4

11-3

11-6

11-1

И - 2

11-5

§ 2. ПОЛУПРОВОДНИКОВЫЕ ЭЛЕКТРОННЫЕ ПРИБОРЫ

К числу полупроводниковых электронных приборов относятся купрокс-ные и селеновые выпрямители, кристаллические диоды и триоды, фото-сопротнвленчя (гл. IX, § 6) и т. д. Полупроводниковые приборы отличаются от электронных ламп отсутствием подогрева, вследствие чего пмеют большой к. п. д.

Селеновые выпрямители. Шайбы селенового выпрямителя изготовляются в виде алюминиевых (или стальных) дисков, покрыгых с одной стороны слоем селена. Образующийся при специальной формовке между кристаллическим селеном и алюминиевой шайбой запорный слой обладает способностью пропускать электрический ток и одном направлении.

Одиночная шайба допускает обратное напряжение не свыше 20-25 в, плотность тока порядка 50 ма на 1 см ее рабочей поверхности и



Таблшщ 71

Электрические параметры селеновых шайб

Наружный диаметр селеновых ша!1б (в мм)

Максимально допустимый выпрямленный

ток (в МО)

1000

1150

1700

220J

3000

Внутреннее сопротивление 1 диска (в ом)

0,55

0,47

0,23

0,17

Примечания: I. Максимально допустимая тмплитудл обратного напряжения 25 в на 1 диск.

2. Внутретгес сопротивление шайбы, приведенное в табл. 70, соответствует максимально допустимому выпрямленном/ току для данной шайбы 1 jgjj. Внутреннее сопротивлспис Л-, когдч выпрямленный ток / меньше максимального,

можно определ ть из приближенной формулы R, = доп V I--

3. При эксплуатации селеновых выпрямителей при окружающее температуре 60 - 70 рекомендуется снижать указанные d таблице значения выпрямленного тока и обратного напряжения на 40 -50 /о.

4. Сопротивление селенового столбика, составленного нз п последовательно включенных шайб, равно;



температуру не свыше 70°. Электрические параметры селеновых шайб приведены в там. 71.

Кристаллические диоды. В настоящее время разработаны два типа высоковольтных кристаллических диодов - германиевые точечные н/у/у- диоды и германиевые плоскостные /ттТУ/ диоды, выпускаемые под маркой ДГ-Ц

На рис. 101 показана конструкция и основные размеры точечных германиевых диодов тнпа ДГ-Ц и схематическое обозначение диода.

Диоды выпускаются в керамическом и стек.1Янном корпусах.

На рис. 102, а и б приведены соответственно конструкции и основные размеры плоскостных гсрманиерых диодов типа ДГ-Ц

21 -25 и ДГ-Ц 26-е-27. На рис. 103 приведена типовая вольтамперная характеристика германиевого диода.


Рис. 101. Конструкция и осчовные размеры германиевого диода: 1,3- металлические фланцы, 2 - керамическая втулка, 4 - проволочные выводы, 5 - крпсталлодержатель, G -кристалл германия, 7 - игла из вольфрамсЕоЛ проволоки.


чииа

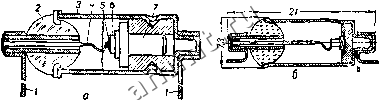

Рис. 102. Общий вид плоскостных германиевых днодов: а - типа ДГ-Ц21-2;: 1 - контактные выводы, 2 - стеклянный изолятор, - корпус, 4 - верхний токосниматель, 5 - кндий, 6 - германий, 7 - ннжни1 токосниматель, б - типа

ДГ-Ц 26- 27.

качестве электрических характеристик выпрямителя приняты: вели-тока в прямом !1аправлении при напряжении на выпрямителе +\в;

величина обратного напряжения, при котором происходит пробой, т. е. самопроизвольное возрастание тока; обратный ток при некотором напряжении, меньшем пробон-г.ого, которое принято за максимальное рабочее напряжение.

Характеристики диодных выпрямителей в значительной мере зависят от температуры, что является существенным недостатком полупроводниковых приборов.


и и 6)

Рве. 103. Типовая вольтамперная характеристика германиевого днода.
