Катушки 1ц-Ljj мотаются на каркасах диаметром 9 мм проводом ПЭЛШО - 0,31; Lii и i. - рядовая намотка по 12 витков; L и тоже по 14 витков; Z-,5 и Z-ie, и £,5, Ljj и Lg - двойная намотка соответственно по 13, 12 и 13 витков. Частоты настройки контуров: L,2 L13 С, 30 мггц, Св-34 лкгц; 1,е, Z-ig, Сц -32 лггц; ЬцСза; Z. ; Q,;

2043 - 27,75 жгг[{.

§ 8. ПРЕОБРАЗОВАНИЕ ЧАСТОТЫ

Преобразование частоты в диапазоне метровых волн производится теми же способа.ми, что и на более длинных волнах. В диапазоне УКВ наибольшее распространение получили триодные и пентодные смесители, поскольку они дают меньший уровень шумов, чем ыногосеточные ла\ты, н обладают сравнительно большой крутизной преобразования. Крутизна преобразо- вания в триодах равна примерно 0,25-0,3 Sp, где Sq - максимальное значение крутизны при нулевом смещении на сетке лампы. Уровень шумов лампы характеризуется эквивалентным сопротивлением шумов (чем больше тем больше шумы). Для триода с оксидным катодом в режиме усиления приблизительно

где S - в а/в; R - в ом.

В режиме преобразования R приблизительно можно определить по этой же формуле, но вместо крутизны S в режн.ме усиления следует взять значение крутизны преобразования S p. Поскольку Sp <S, в режиме преобразования лампа имеет всегда больший уровень шумов, чем в режиме усиления.

В табл. 97 приведены значения эквивалентного сопротивления шумов для лампы 6Ж4 в разных режимах и некоторых других ламп.

Таблица 97

Тнп ланпы

Применение лампы

Напряжение (в в)

Крутизнах

(в ма в)

Эквивалентное сопротивление шумов (в 0 1 )

анода

экраЕ!-иой сетки

смещения

6Ж4 6Ж4 6Ж4 6Ж4 6А7

6 А7

Триод-усилитель Пснгод-усилитель Тр иод-смеситель Пентод-смеситель Пентагрид-преоб-

разователь Пентагрид-смеси-

тель

300 150 300

150 150

-i - 1

11,2 9 4,2 3,4

0,45

0,38

200 £00-700 950 3000

210 000

210 000

Существенным недостатком триодов-смесителей является значите.ть-ное взаимодействие межд напряжениями гетеродина и сигнала, поскольку



go эти напряжения действуют на одну и ту же сетку. В результате этого ° (-хота гетеродина зависит от настройкн цепи сигнала. При сильных гигналах гетеродин может синхронизироваться от приходящих сигна-10В. Поэтому приходится применять специальные меры для ослабления этой связи.

Сигнал W77 канача

от УВЧ


изсбРо>ения


Ьт УВЧ

К УПЧ абукобого когала

Гис. 303. Ciena преоб; азсвя.ния частоты в телевизоре Ленинград Т-2 .

На рис. 303 представлена простейшая схема преобразователя, применяемая в телевизоре Ленинград Т-2 и состоящая нз смесителя на пентоде 6Ж4 (Лз) и гетеродина на триоде 6С2С (Л).

Недостатками этой схемы являются отсутствие специальных мер стабилизации частоты гетеродина н наличие сравнительно сильной связи между гетеродином и цепью сигнала.

Хорошими показателями обладает преобразователь приемника Авангард (рис. 304), в котором применен двойной триод 6Н1П На левом триоде смонтирован гетеродин, на правом - смеситель. Связь между гетеродином н смесителем слабая за счет того, что переходная емкость Сц, мала (5 пф). В контуре применены керамические конденсаторы группы М, температурный коэффициент которых противоположен по знаку и приблизительно равен по абсолютному значению температурному коэффициенту катушки контура. Кроме того, генератор собран по схеме с емкостной обратной связью. Стабильность гетеродина настолько высока, что последний практически не требует подстройки при эксплуатации.

Представляют интерес получившие в последнее время распространение одпосеточные преобразователи частоты на триодах н пентодах.


Рис. 304 Схема преобразования в приемнике Авангард .



собранные по мостиковым схемам, что дает хорошую развязку между входным и гетеродинным контурами.

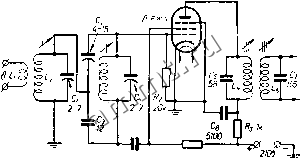

На рис. 305 представлена схема односеточного преобразователя. Емкости Cj, Cj, Сд, Сдр--Сд образуют мост (рис. 306) Входной контур Lfi


Cs 47 R, 68k

Рис. 305. Схема односеточного преобразователя частоты на пентоде.

Wfl.

контур гетеродина оказываются включенными в прогивопэложныл диагонали моста, благодаря чему связь между ними может быть выполнена весьма малой. Балансировка моста производится с помощью триммера Cj. Гетеродинная часть выполнена по схеме емкостной трехточки (анодом гетеродина служит экранная сетка лампы, а емкостный делитель составляет емкости Cgjjj и Cgjoj- Контур Lj, Се, L Cj, настроенный на промежуточную частоту, включен в анодную цепь лампы.

На частотах выше 50 яггц желательно применять триодные преобразователи. В этом случае в схеме должно быть два моста: один для развязки гетеродина и входной цепи, другой для развязки цепей гетеродина и промежуточной частоты.

На рис. 307 представлена схема каскада усилителя высокой частоты и преобразователя, выполненная на лампе 6НЗП. Гетеродинная часть схемы выполнена по схеме с трансформаторной обратной связью н состоит нз контура LsCs, индуктивно связанного с Катушкой обратной связи L.

Левый триод служит усилителем высокой частоты, а конденсатор Сд - для нейтрализации емкости Сдр. В анодную цепь левого триода включен контур 1.зС,о, иа котором выделяется напряжение сигнала. Через конденсатор Сз это напряжение подается иа среднюю точку катушки обратной связи L. В результате биений между частотами сигнала и гетеродина выделяется иа контуре 1б(С, + С?) сигнал промежуточной частоты (сопротивление конденсаторов С4, Сц и гетеродинного контура IjCj для сигналов промежуточной частоты незначи-

306. Мост в схеме 305, служащий для развязки входного контура и контура гетеродина.

Рис. рис
