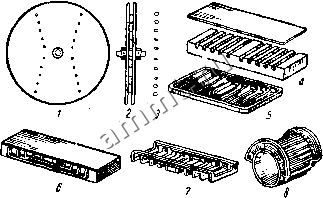

Рис. 343. Формы шаблонов н последовательность операций прн игготовлепии катушек с полураспределенной обмоткой: а - с ото-rnvTHMH краями (обычно строчная); б - с ровными краями (кад- ровая).




При таком расположении катушек взаимное влияние их магнитных полей устраняется.

На рис. 343 приведены формы шаблонов и отдельные операщт по изготовлению катушек с полураспределенной обмоткой.

В современных телевизионных приемниках с большим экраном применяются трубки с большим углом отклонения луча (для сокращения длины трубки). Это является одной из причин возникновения подушкообразных искажений формы растра, так как величина угла отклонения зависит от

отношения --, причем тем больше, чем больше угол отклонения. Поэтому

для уменьшения подушкообразных искажений желательно длину катушки I выбирать малой (в то время как для получения большей чувствительности отклоняющей системы желательно / yвeличивaть.

Выбор числа витков отклоняющей катушкн Из формулы

2,69Srf/£a /п= - . , - видно, что велн-

чина отклонения электронного луча пропорциональна произведению числа витков катушки на проходящий через нее ток. Это значит, что одинаковое отклонение можно получить как при большом числе витков и малом токе, так и при малом числе витков, но большом токе. С точки зрения уменьшения мощности генератора развертки желательно брать от него меньший ток. Однако это требует увеличения числа витков отклоняющих катушек, которое ограничивается величиной их собственной распределенной емкости. Кадровые отклоняющие катушкн обычно выполняются с большим числом витков порядка 8000-12 ООО, поскольку здесь из-за низкой частоты пилообразного тока влияние паразитных емкостей несущественно.

В генераторах строчной развертки из-за высокой частоты повторения пилы влияние распределенной емкости отклоняющих катушек весьма существенно, поэтому чнсло витков строчных отклоняющих катушек обычно ограничивается величиной 400-800 .

На рис. 344, 345 приведены конструкции отклоняющих и фокусирующих систем, применяемых в телевизорах типа КВН-49 и Ленинград Т-2 .

Способы получения пилообразного тока. Пилообразный ток может быть получен с помощью схемы рис. 346. При замыкании ключа Ki в цепи протекает ток / (/), нарастающий по экспоненциальному закону и стремящийся к величине --.

Если в момент tx (рис. 347) ключ Ki разомкнуть, то при отсутствии энергии ток в цепи начнет резко уменьшаться. Замыкая н размыкая цепь клю- oм К.1, можно получить пилообразное изменение тска в катушке L.

Рис. 344. Конструкция отклоняющей и фокусирующей систем телевизора КВН-49: / - карболитовый каркас фокусирующей катушки (3400 bhtkoi; ПЭЛ-1 -0,31); г - стальной кожух; 3 - карболитовая гильза; 4 - катушки вертикальной развертки (по 6100 витков; ПЭЛ-1 0,08, размещенные в секциях: в 1-ой и 2-ой по 700 витков, в 3-ей и 4-ой по 1000 витков, в б-ой 1200, в 6-ой 1500 витков); S- катушки гори-вонтальной развертки (по 500 витков; ПЭЛШО 0.2 размещаются в четырех секциях по 125 витков в каждой).

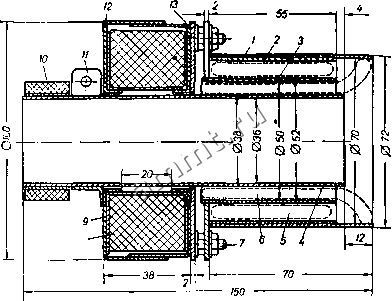

Рис. 345. Конструкция отклоняющей и фокусирующей систем телевизора Ленинград Т-2 : 1- наружный стакан из гетинакса; 2- оберточная лента из пермаллоя; в- гетииаксовый каркас вертикально отклоняющей катушки; гетииаксо-вый каркас; 5- вертикально отклоняющая катушка (длниа катушки 55 мм, обмотки выполнены аналогично катушке* (рис. 344); ff-катушка горизонтального отклонения (500 витков ПЭЛШО 0,23): 7 - крепежный болт; 8 - фокусирующая катуиша (4500 витков ПЭЛ-1 0,33 располагаются в 5 секциях: в 1-ой 50, во 2-ой 75. в 3-ей 100, в 4-ой 125, 5-ой - 150 витков); 9 - внутренний каркас фокусирующей катушки; W -магнитное кольцо в эбонитовом кожухе; - муфта крепления фокусирующей катушки к каркасу 4; 12 - наружный каркас катушки 8 из мягкой стали; 13 - направляющий диск из гетинакса.

Рве. 346. Схема получения пилообразного тока.


Рис. 347. Форма пилообразного тока (в схеме рис. 346).
