Глава XIII МАГНИТНАЯ ЗАПИСЬ ЗВУКА

§ 1. ПРИНЦИП МАГНИТНОЙ ЗАПИСИ И ВОСПРОИЗВЕДЕНИЯ ЗВУКА

Магнитная запись звука основана на свойстве ферромагнитных тел намагничиваться при воздействии на иих магнитного поля и сохранять остаточное намагничивание по выходе из этого поля. В качестве звуконосителя (материала, на котором производится запись звука) в настоящее время применяется лента, покрытая ферромагнитным составом.

Лента движется с равномерной скоростью относительно переменного магнитного поля, передающего звуковой сигнал. В результате вдоль длины ленты возникает переменное остаточное намагничивание, являющееся магнитной записью. Переменное магнитное поле, представляющее звуковой сигнал, создается так называемой магнитной записывающей головкой. Она представляет собой незамкнутый ферромагнитный сердечник, имеющий обмотку, по которой проходит переменный ток звуковой частоты. Этот ток звуковой частоты поступает в обмотку головки от усилителя записи, который усиливает напряжение звуковой частоты, поступающее от микрофона.

Принцип воспроизведения сигнала с магнитной фонограммы (записи звука) заключается в следующем: звуконоситель с равномерной скоростью (равной скорости записи) продвигается около воспроизводящей головки, содержащей обмотку, Обмотка пересекает магнитные силовые линии внешнего магнитного поля звуконосителя, благодаря чему в ней индуктируется э. д. с, которая и передает записанный сигнал.

Для уменьшения нелинейных искажений при записи, обусловленных нелинейностью характеристики намагничивания звуконосителя, рабочую точку выбирают на боковой втви петли гистерезиса, которая имеет более крутой и более протяженный участок, чем начальная кривая намагничивания.

Для правильного выбора рабочей точки нужно подмагничивать звуконоситель постоянным током либо током ультразвуковой частоты.

При подмагничиваиии постоянным током звуконоситель предварительно намагничивается до насыщения, а в обмотку записывающей головки наряду со звуковым током подается постоянный ток. Величина и направление тока смещения выбираются такими, чтобы рабочая точка была в центре используемого прямолинейного участка боковой кривой петли гистерезиса.

При магнитной записи звука с ультразвуковым смещением используется звуконоситель, предварительно полиостью размагниченный поступающим в обмотку стирающей головки переменным током ультразвуковой частоты.



Характеристика системы магнитной sanucu 415

Этот способ стирания магнитной записи и подготовки звуконосителя f новой записи основан иа физическом явлении размагничивания ферромагнитных тел при помещении нх в достаточно сильное переменное маг-вятное поле с амплитудой, постепенно уменьшающейся до нуля.

Для обычных стирающей и записывающей головок и скорости звуконосителя 456 мм1сек частота стирающего тока должна быть не менее 40 кгц При больших скоростях соответственно выше должна быть частота стирающего и подмагничнвающего тока.

В настоящее время применяется система записи с ультразвуковым смещением, которая дает лучшие результаты.

§ 2. ХАРАКТЕРИСТИКИ СИСТЕМЫ МАГНИТНОЙ ЗАПИСИ И ВОСПРОИЗВЕДЕНИЯ ЗВУКА

Качество системы магнитной записи н воспроизведения характеризуется отдачей магнитной фонограммы (записи на пленке), величиной частотных и нелинейных искажений и уровнем помех, приводящих к ограничению передаваемого динамического диапазона.

Частотные искажения в системе магнитной записи и воспроизведения звука обусловлены несовершенством конструкции магнитных головок и свойствами звуконосителя. Они могут быть выражены в форме частотной характеристикн звукопередачи.

Частотная характеристика звукопередачи - это зависимость э. д. с. воспроизводящей головки от частоты при постоянной величине тока в записывающей головке. Она представлена на рис. 424 (кривая о). Наэтомже рисунке приведена совместная частотная характеристика усилителей записи и воспроизведения, необходимая для коррекции частотных искажений (кривая б). Обычно коррекция высоких частот в максимально допустимой мере производится в процессе записи (кривая в), а коррекция низких частот осуществляется исключительно в процессе воспроизведения (кривая г). Относительный подъем самой высокой частоты (ЮОООгц) в процессе записи не должен превышать 14 дб, поэтому, если нужна ббльшая частотная коррекция на высоких частотах, то она дополнительно выполняется в процессе воспроизведения. Коррекция на низких частотах (100 гц) имеет обычно значение около 20 дб.

В аппаратуре, где одни и тот же усилитель применяется для записи и воспроизведения, коррекция высоких и низких частот делится примерно пополам между процессами записи и воспроизведения (рис. 424, кривая д). Коррекция низких частот при воспроизведении осуществляется шунтированием воспроизводящей головки активным сопротивлением или применением электрического фильтра.

Нелинейные искажения в системе магнитной записи и воспроизведения звука обусловлены следующими факторами; 1) нелинейностью кривых намагничивания звуконосителя, а также неправильным выбором величины (уровня) подмагннчивання; 2) слишком большим током, проходящим по обмотке записывающей головки, вызывающим насыщение сердечника Головки; 3) непостоянством и различием колебаний скорости звуконосителя при записи и воспроизведении.

При воспроизведении сигнала с магнитной фонограммы наряду с искажениями возникают также помехи в форме наводок, шумов и специфического, присущего лишь магнитной записи, копировального, или сокращенно копнрэффекта. Все эти помехи возникают или в процессе воспроизведения И.ПИ R ппппргср записи.



Наводки проявляются в виде фона. Они обусловлены в основном сетью переменного тока (магнитные поля рассеяния трансформаторов питания и электродвигателей). Для уменьшения влияния наводок воспроизводящая, записывающая, а иногда и стирающая головки экранируются Особо важное значение имеет экранировка воспроизводящей головки

Кроме фона, могут возникать шумы, воспринимаемые ухом в форме потрескиваний и шорохов. Эти шумы происходят главным образом от усн-лителей, но иногда обусловливаются п звуконосителем.


Ю0001

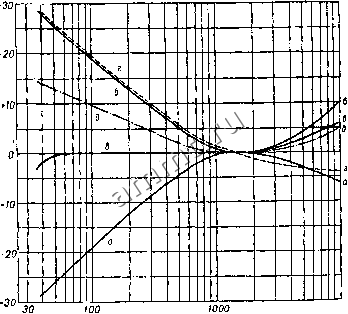

Рис. 421. Частотные характеристики сксгемы магиитиоП записи звука.

Копирэффект заключается в том, что отдельные витки ферромагнитной ленты, соприкасаясь в рулоне друг с другом, оказывают друг на друга взаимное влияние в форме намагничивания. Копирэффгкт является основным недостатком магнитной записи.

§ 3. МАГНИТНЫЕ ЗВУКОНОСИТЕЛИ

В качестве звуконосителя можно использовать стальную проволоку или ленту, пленку с основой из ацетилцеллюлозы нлн целлофана, покрытую к.агнитным слоем; бумажную ленту с магнитным слоем; ленту из искусственных смол, содержащую в массе магнитное вещество.

Запись на проволоке и стальной ленте не находит широкого применения из-за быстрого износа головок, значительной стоимости звуконосителя,
