250Л

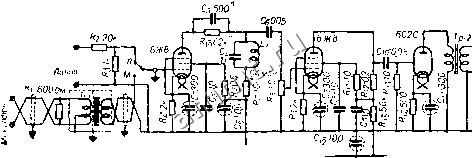

Рис. 427. Схема усилителя записи. 00,05

-СЗ-

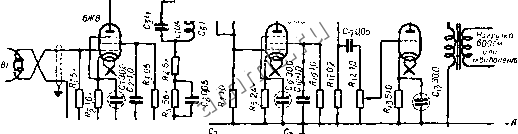

Рис. 428. Схема усилителя воспроизведения.

этому УВ должен иметь коэффициент усиления около 10 ООО (с запасом на регулировку).

Основное отличие по схеме усилителя воспроизведения от усилителя записи состоит в том, что источником входного напряжения является воспроизводящая головка, а частотная характеристика имеет подъем не только на высоких, но и на низких частотах (рис. 424, кривая б).

Для любительских магнитофонов наиболее подходят высокоомные воспроизводящие головки. Они позволяют обойтись без трудного в изготовлении повышающего входного трансформатора. На рис. 428 приведена схема УВ, рассчитанного на работу от такой головки.

Подъем усиления на высоких частотах осуществляется контуром Lfi и цепью CRg. Подъем усиления на низких частотах производится на входе шунтированием воспроизводящей головки сопротивлением Ri, а также в анодной цепи первого каскада цепочкой RsP.

Данные выходного трансформатора те же, что и в усилителе записи.

Питание усилителей в любительских магнитофонах обычно производится от общего выпрямителя. Наибольший ток часто потребляет генератор высокой частоты, но в то же время он допускает наибольшую пульсацию питающего напряжения. Поэтому целесообразно применять в выпрямителе многозвенный фильтр с питанием генератора после первого звена. Первое звено обычно состоит из дросселя и конденсатора, следующее - из сопротивления и конде1гсатора. Усилители воспроизведения и записи целесообразно питать через отдельные звенья фильтра, включаемые после первого звена.

Накал первых ламп усилителей во избежание прослушивания фона необходимо питать выпрямленным напряжением от селенового выпрямителя.

Монтаж усилителей должен вестись в соответствии с правилами, принятыми для высокочувствительных усилителей (гл. X).

§ 7. ЛЕНТОПРОТЯЖНЫЕ МЕХАНИЗМЫ

Лентопротяжные механизмы, применяемые в магнитофонах, могут быть с одним, двумя и тремя двигателями. Основное требование, предъявляемое к лентопротяжным механизмам магнитофонов, - постоянство скорости продвижения пленки.

Принцип устройства лентопротяжных механизмсв (рис. 429). Рабочий ход пленки осуществляется ведущим электродвигателем (так называемым тоимотором), к оси которого пленка прижимается резиновым роликом. Вспомогательные электродвигатели предназначены для сматывания пленки. Пленка наматывается на правую кассету, сидящую на оси правого двигателя. Прн протягивании пленки на рабочем ходу этот двигатель работает в заторможенном режиме, так как его скорость не может быть больше скорости пленки. Двигатель приемной кассеты держит в натянутом состоянии пленку на участке ведущий двигатель - правый двигатель.

Сматывается пленка с левой кассеты, сидящей на оси левого двигателя. Направление вращения двигателя противоположно рабочему ходу пленки н, таким образом, он тормозится. При рабочем ходе пленки напряжение на левом двигателе сильно понижается, поэтому тормозное действие не меняет скорости пленки, а только создает ее натяже1ше на участке левый двигатель - ведущий двигатель. Такое общее натяжение пленки устраняет набегание петель и уплотняет намотку.

При обратной перемотке иа левый двигатель подается полное напряже-нпе, с правого двигателя напряжение снимается; средний двигатель в работе не участвует, так как резиновый ролик не прижимает к его оси пленку.

При быстрой перемотке пленки в прямом направлении на правый двигатель подается полное натяжение, а с левого оно снимается.

При обоих ускоренных ходах пленки напряжение ее происходит с помощью центробежного регулятора двигателя, ье потучающего в это время электропитания.

Все три двигателя снабжаются тормозами, производящими моментальную пх остановку.

Системы лентопротяжных механизмов с тремя двигателями применяются в профессиональных магнитофонах. Система с двумя двигателями (рис. 429,в) применяется редко. В легких конструкциях, а также в любительских конструкциях применяется система с одним двигателем.

На рис. 429, б показан один вариант лентопротяжного механизма с одним двигателем, однако их может быть много. Системы с одним двигателем не позволяют быстро перематывать пленку вперед.

Скорость движения пленки выбирается в зависимости от класса магнитофона (табл. 99). Чем большая скорость движения пленки, тем выше качество записи. При ускоренной перемотке скорость движения пленки может быть до 5-8 м/сек.

Натяжение пленки. Чрезмерно сильное натяжение пленки приводит к растяжению отдельных ее участков, что дает при прослушивании эффект плавания звука и даже обрыв пленки. Обычно предельно допустимое значение натяжения - 250 г. Прн пуске и перемотке допускается до 500 г. Минимальное значение натяжения пленки ие должно быть меньше 50 г, так как прн меньших значениях пленка плохо прилегает к головкам.

При разных соотношениях количества пленки в правой и левой кассетах натяжение пленки неодинаковое. То же - справа и слева от оси ведущею двигателя.

Электродвигатели, применяемые в лентопротяжных уеханизмах, можно разделить на две группы: ведущие и перематывающие. Ведущий двигатель должен вращаться со строго постоянной скоростью, независимо от нагрузки на валу и колебаний напряжения сети. Перематывающий двигатель должен иметь строго равномерный вращающий и тормозной моменты и достаточно большой пусковой момент, чтобы запускать механизм при любом соотношении количества ленты на левой и правой кассетах.

Оба типа двигателей должны питаться от од1юфазной сети переменного тока; допускать самозапуск, работать бесшумно, без вибраций; создавать возможно меньшие внешние магнитные поля рассеяния.

Рис. 429. Принцип устройства лентопротяжных механизмов: а - с тремя двигателями; б - с одним ДВИГ.1-телем; в - с двумя двигателями; 1 - левый двигатель; 2 - правый двигатель; 3 - ведущий двигатель, 4- блок головок; 5 - ролик с маховиком; 6- вспомогательный двигатель.
